FRANÇAIS
Thermopompes Jandy
®
série JRT | Manuel d’installation et mode d’emploi

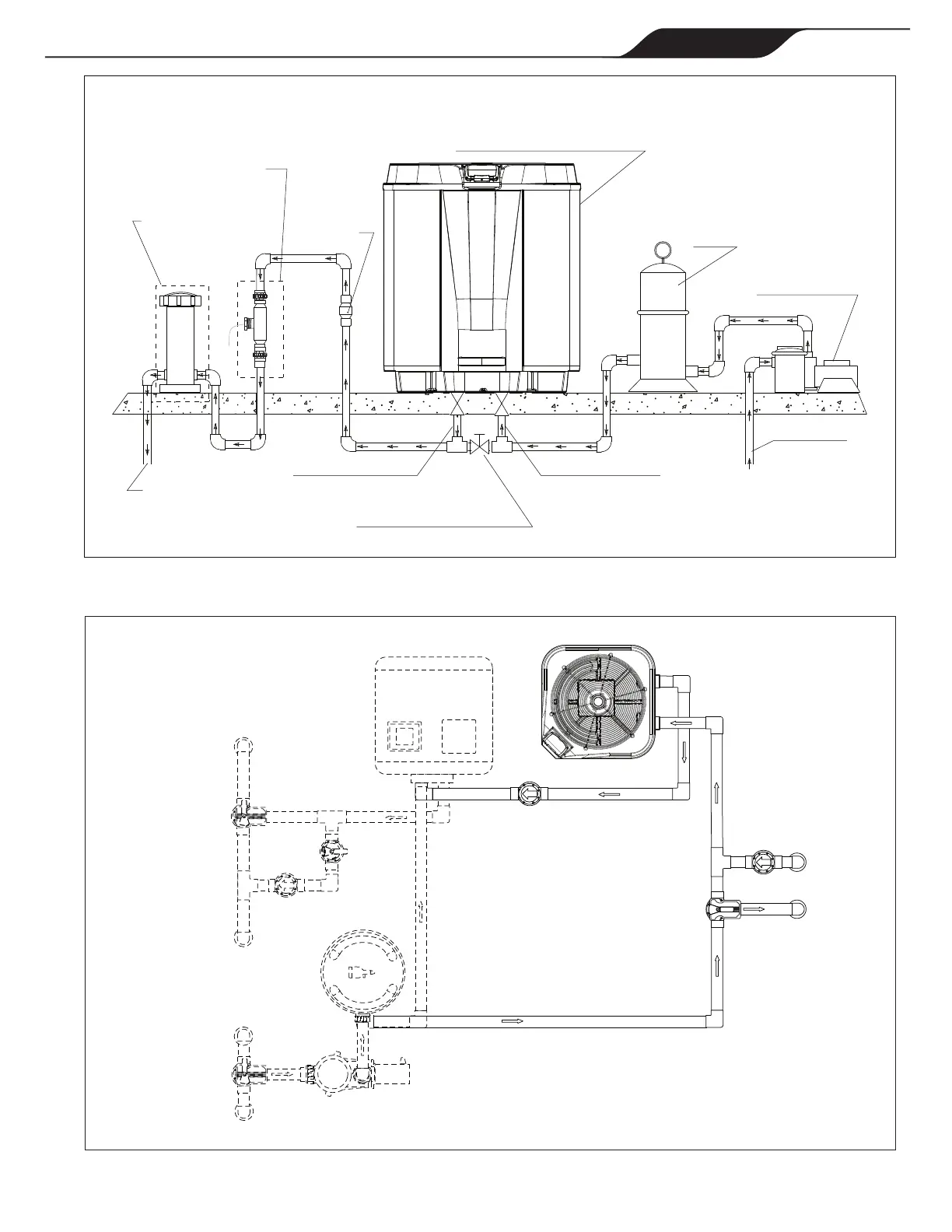

Figure 4. Disposition normale de la plomberie
A
q
u
a
P
u
r
e
POMPE DE LA PISCINE
FILTRE
DE LA PISCINE
OU DU SPA
ALIMENTATION DE
PRODUIT CHIMIQUE
VERS PISCINE OU SPA
CLAPET
ANTI-RETOUR
OU SYSTÈME DE GÉNÉRATION
DE CHLORE EN OPTION
(JANDY AQUAPURE
®
ILLUSTRÉ)
VALVE DE DÉRIVATION MANUELLE
BOUCLE CHIMIQUE
APPAREIL DE CHAUFFAGE DE PISCINE
ENTRÉE THERMOPOMPE
CONNEXION EAU
SORTIE THERMOPOMPE
CONNEXION EAU
(situé à l'arrière droit) (situé à l'arrière droit)
THERMOPOMPE
DU SOLAIRE
AU SOLAIRE
FILTRE
FILTRE
POMPE
SPA
DRAIN
PISCINE
DRAIN
SPA
RETOUR
PISCINE
RETOUR
SPA
MONTAGE
VÉRIFIER
SOUPAPE
VÉRIFIER
SOUPAPE
Figure 5. Plomberie pour les combinaisons du système de chauffage
