ESPAÑOL
Bombas de calor Jandy
®
JRT | Manual de instalación y operación
1.6 Materiales necesarios para la
instalación
Se necesitan los siguientes elementos, que deben ser
suministrados por el instalador para todas las instalaciones de
bombas de calor:
1. Conexiones de las tuberías (2”).
2. Supercie nivelada para un drenaje adecuado. (Observe
la base del equipo para los requisitos de inclinación).
3. Línea de suministro eléctrico adecuado. Consulte la
placa de calicaciones nominales de la unidad para
obtener las especicaciones eléctricas. No se necesita
una caja de conexiones en la bomba de calor. Las
conexiones se llevan a cabo dentro del compartimiento
eléctrico de la bomba de calor. Es posible conectar el
conducto directamente al revestimiento de la bomba de
calor.
NOTA Serecomiendaunconductoexibleparaconectar
los cables de suministro eléctrico a la bomba de
calor, de modo que el panel delantero pueda quitarse
fácilmente para el servicio.
4. Interruptor de corte de electricidad que interrumpirá
toda la energía a la unidad. Este interruptor debe estar
en la linea de visión de la bomba de calor.
5. Conducto a prueba de agua para tender la línea de
suministro eléctrico.
1.7 Especicaciones
Es posible su uso en interiores y en exteriores. Deben
cumplirse los espacios libres que se indican en la Tabla 2.
Conexión entre el tubo de agua y el calentador
PVC de 2” plástico (se incluyen las uniones)
Caudal
Máximo
Óptimo
Mínimo
70 gpm (265 lpm)
JRT2000R = 42 gpm (159 lpm),
JRT2500R = 48 gpm (182 lpm),
JRT3000R = 57 gpm (216 lpm)
JRT2000R/2500R = 20 gpm (76 lpm)
JRT3000R = 30 gpm (114 lpm)
Temperatura de
operación del agua
Mínimo
Máximo
32° F (0° C)
104° F (40° C)
Presión de trabajo
máxima del agua 75 psi
Suministro eléctrico
Requisitos de voltaje
Monofásico 230 VCA 60Hz
Presión de trabajo
máxima del
refrigerante 600 PSI
Dimensiones
Consulte la Figura 1 para obtener las dimensiones de la
bomba de calor y para las dimensiones a las conexiones
críticas.
Especicaciones técnicas
Consulte la Tabla 1 para las especificaciones técnicas de la
bomba de calor Jandy JRT.

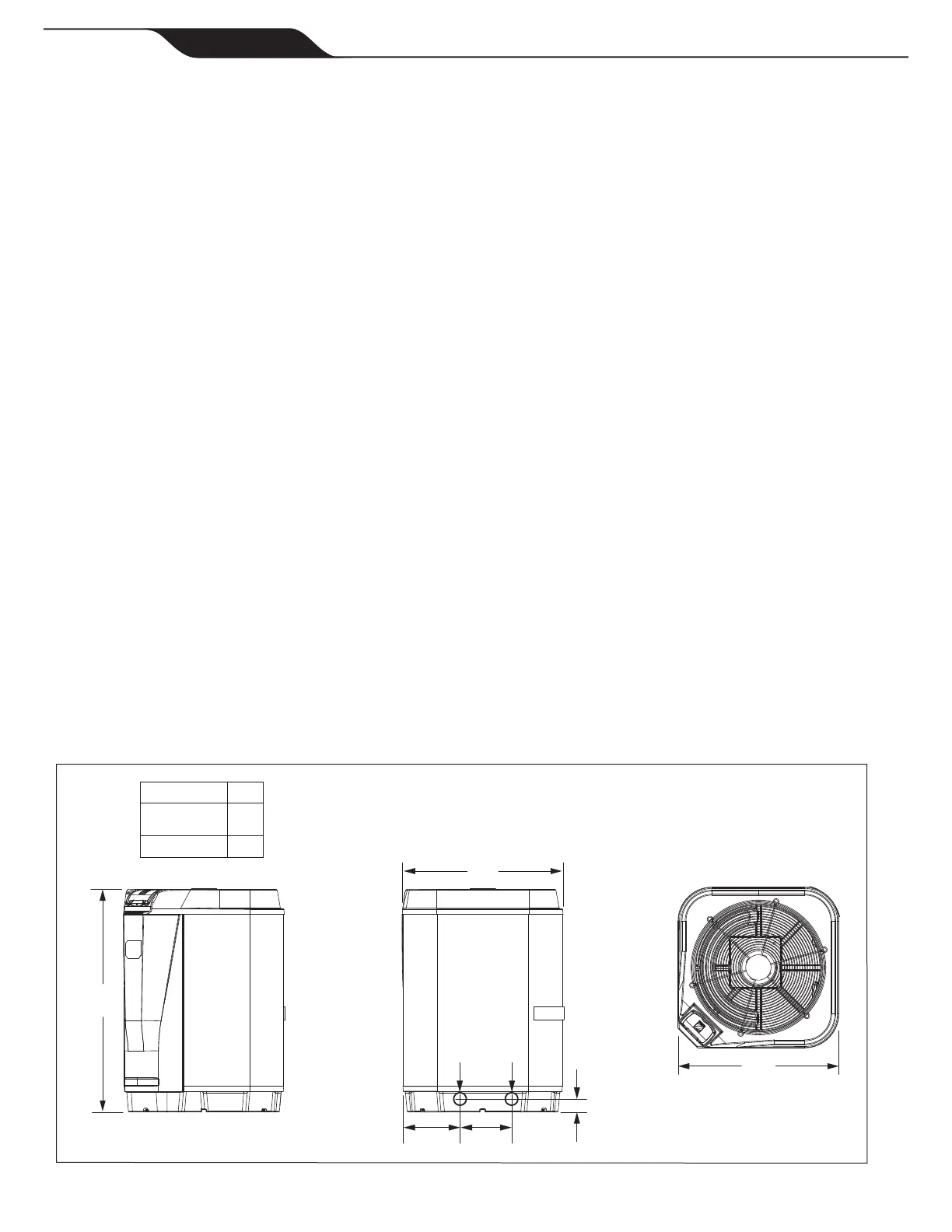

Figura 1. Dimensiones de las bombas de calor Jandy JRT
A
32”
32”
11.50”
10”
3”
JRT2000R
JRT2500R
AMODELO
42”
45”JRT3000R
B
C
B. Unión de entrada de agua
C. Unión de salida de agua
