Bombas de calor Jandy
®
JRT
| Manual de instalación y operación
3.5

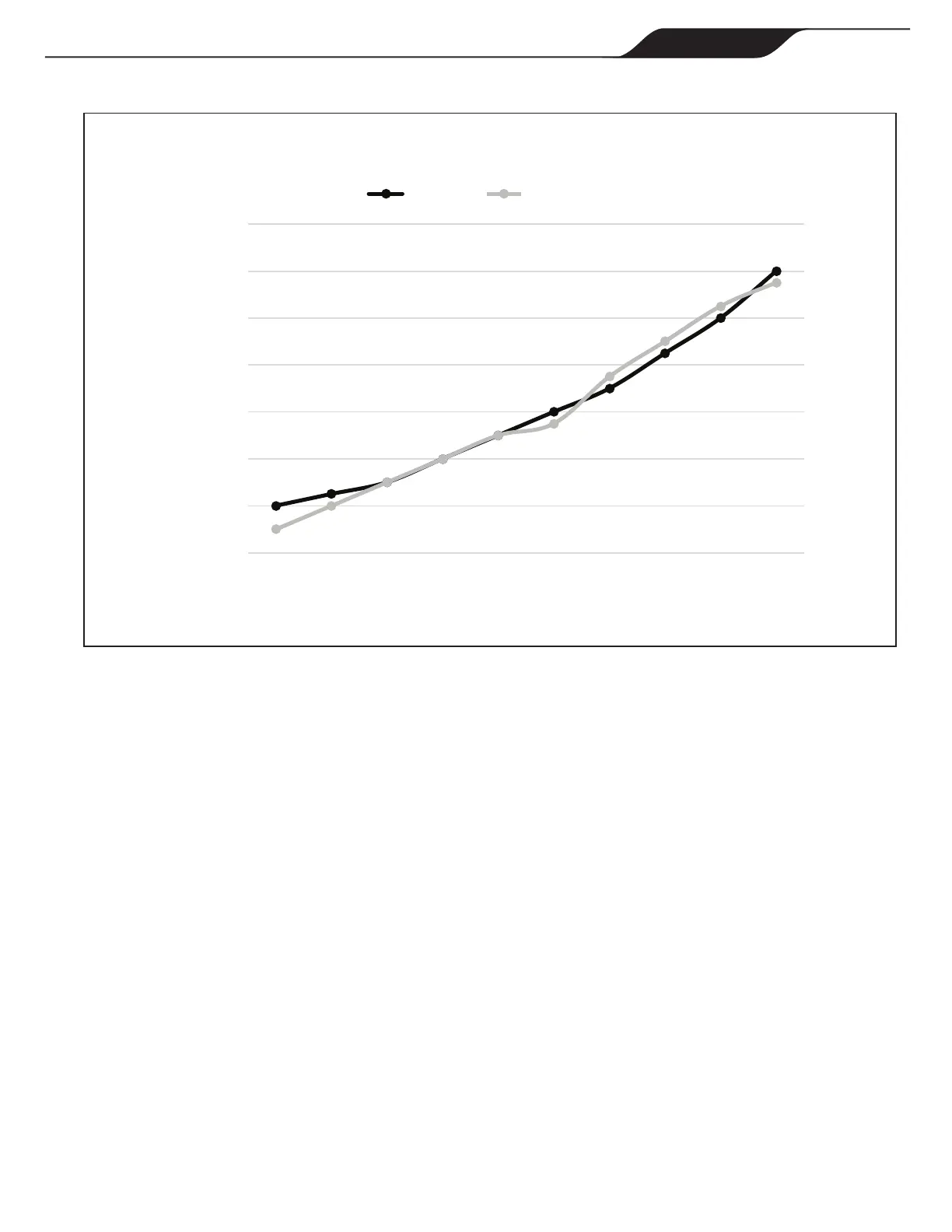

Curvas de pérdidas de carga
0
2
4
6
8
10
12
14
20
25
30
35
40
45
50
55
60
65
JRT2000R
JRT2500R y JRT3000R
Pérdida de carga de diseño (PSI)
Caudal, galones por minuto (GPM)
Bomba de calor Jandy JRT
Curvas de pérdidas de carga
76
78
Table of Contents
English
3
Table of Contents
3
Consumer Information and Safety
4
Section 1. General Information
4
Introduction
4
Codes and Standards
5
Technical Assistance
5
Warranty
5
Materials Needed for Installation
6
Specifications
6
Section 2. Installation Instructions
8
General Information
8
Location Requirements
8
Check Valve Installation
10
Multiple Unit Installation
10
Water Connections at Heat Pump
10
Section 3. Water Connections
10
Plumbing Layout
10
Head Loss Curves
13
Section 4. Electrical Connections
14
General Information
14
Main Power
14
Bonding
16
Optional Remote Controls
16
Initial Start-Up Precautions
20
Operating the Controller
20
Section 5. Operation
20
Chiller Operating Feature
21
User Setup Options
21
Set Point Lockout
22
Water Pressure Switch Adjustment
22
Hot Gas Defrost
23
Spring Start-Up
24
Inspection and Service
24
Winterizing
24
Section 6. General Maintenance
24
Water Chemistry
24
Section 7. Professional Maintenance and Service
26
Heat Pump Design
26
Heat Pump Components and Operation
26
Section 8. Troubleshooting
27
Troubleshooting Guide
27
Diagnostics
28
Jandy JRT Heat Pumps Parts List
29
Section 9. Replacement Parts
29
Ordering Information
29
Jandy JRT Heat Pumps Exploded View
30
Jandy JRT Single Phase Electric Box
31
Français
35
Information Pour Le Consommateur Et Consignes de Sécurité
36
Introduction
36
Section 1. Généralités
36
Assistance Technique
37
Codes Et Normes
37
Garantie
37
Matériels Supplémentaires Requis Pour L'installation
38
Spécifications
38
Exigences Relatives À L'emplacement
40
Informations Générales
40
Section 2. Directives D'installation
40
Disposition de la Plomberie
42
Installation D'appareils Multiples
42
Installation du Clapet Anti-Retour
42
Raccordements D'eau À la Thermopompe
42
Section 3. Raccordements D'eau
42
Courbe de Perte de Charge
45
Alimentation Principale
46
Informations Générales
46
Section 4. Branchements Électriques
46
Liaison Électrique
48
Télécommandes en Option
48
Précautions Pour la Première Mise en Marche
52
Section 5. Fonctionnement
52
Utilisation du Contrôleur
52
Fonctionnalité de Refroidisseur
53
Options De Configuration De L'utilisateur
53
Ajustement de la Pression du Manostat D'eau
54
Réglage du Point de Verrouillage
54
Dégivrage Au Gaz Chaud
55
Chimie de L'eau
56
Inspection Et Entretien
56
Mise en Service Au Printemps
56
Préparation Pour L'hiver
56
Section 6. Entretien Général
56
Composants Et Fonctionnement de la Thermopompe
58
Conception de la Thermopompe
58
Section 7. Entretien Professionnel Et Réparation
58
Dépannage
59
Section 8. Dépannage
59
Diagnostic
60
Informations de Commande
61
Liste des Pièces Pour Thermopompes Jandy JRT
61
Section 9. Pièces de Rechange
61
Vue Agrandie des Thermopompes Jandy JRT
62
Boîte Électrique Monophasée Pour Jandy JRT
63
Español
67
Información para el Consumidor y Seguridad
68
Introducción
68
Sección 1. Información General
68
Asistencia Técnica
69
Códigos y Normas
69
Garantía
69
Especificaciones
70
Materiales Necesarios para la Instalación
70
Información General
72
Requisitos de Ubicación
72
Sección 2. Instrucciones de Instalación
72
Conexiones de Agua en la Bomba de Calor
74
Disposición de las Tuberías
74
Instalación de la Válvula de Retención
74
Instalación de Unidades Múltiples
74
Sección 3. Conexiones de Agua
74
Curvas de Pérdidas de Carga
77
Energía Principal
78
Información General
78
Sección 4. Conexiones Eléctricas
78
Conexión Equipotencial
80
Controles Remotos Opcionales
80
Operación del Controlador
84
Precauciones para la Puesta en Funcionamiento Inicial
84
Sección 5. Operación
84
Función de Refresco
85
Opciones De Configuración Del Usuario
85
Ajuste del Interruptor de Presión de Agua
86
Bloqueo del Punto de Ajuste
86
Descongelación con Gas
87
Inspección y Servicio
88
Preparación para el Invierno
88
Puesta en Funcionamiento en la Primavera
88
Química del Agua
88
Sección 6. Mantenimiento General
88
Componentes y Funcionamiento de la Bomba de Calor
90
Diseño de la Bomba de Calor
90
Profesionales
90
Sección 7. Mantenimiento y Servicio
90
Guía de Resolución de Problemas
91
Sección 8. Resolución de Problemas
91
Diagnóstico
92
Información para Realizar Pedidos
93
Lista de Piezas de la Bomba de Calor Jandy JRT
93
Sección 9. Repuestos
93
Bombas de Calor Jandy JRT, Vista Ampliada
94
Caja de Electricidad Monofásica de Jandy JRT
95
