Page 15
FRANÇAIS
Thermopompes Jandy
®
série JRT | Manuel d’installation et mode d’emploi

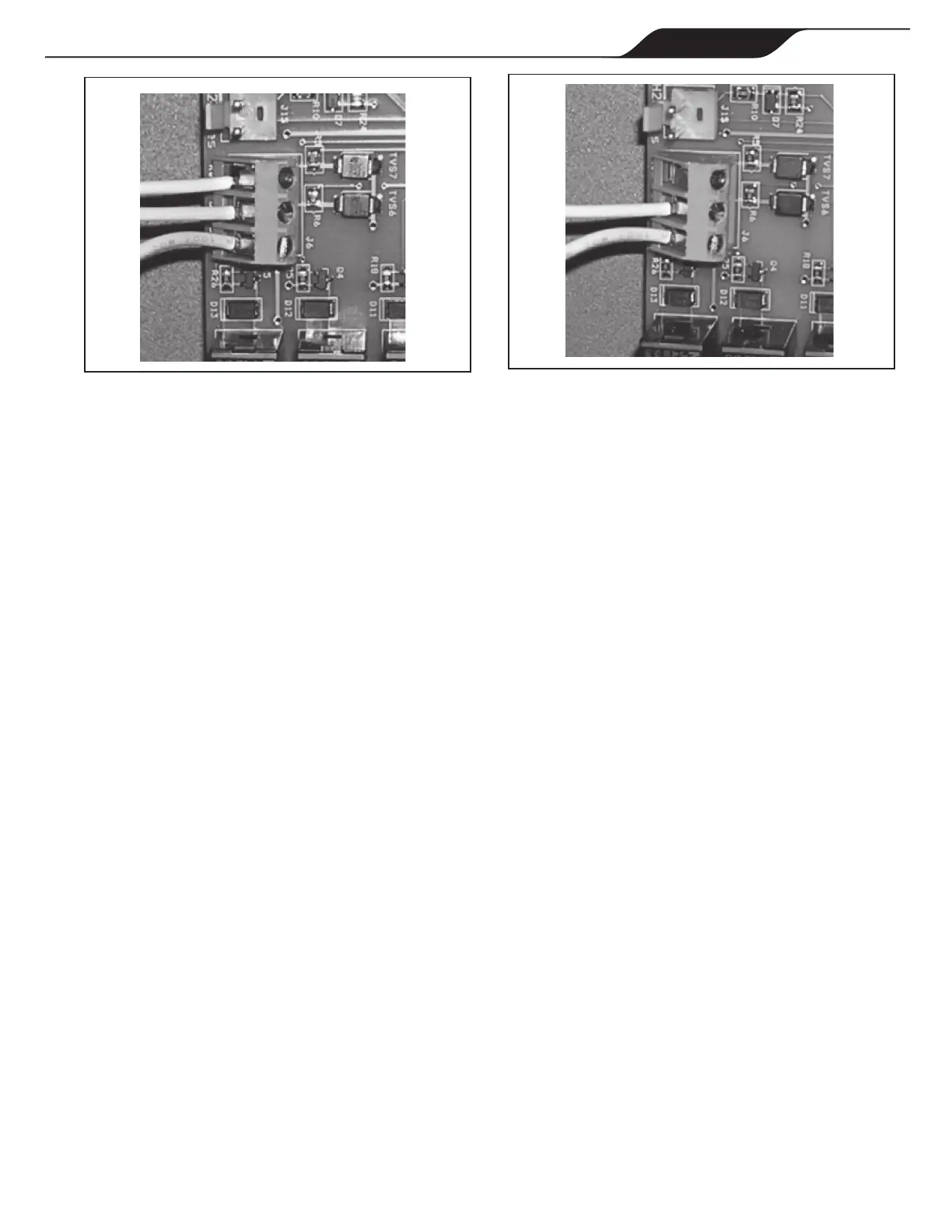

Figure 10a. Connexion à distance Piscine-Arrêt-Spa
(Connexion à 3 ls)
Figure 10b. Connexion AquaLink RS ou connexion à
distance TSTAT (Connexion à 2 ls)
5. Rétablir le courant à la thermopompe et au système de
contrôle de la piscine/spa.
Con gurer le panneau de con guration
1. S’assurer que la commande est en mode OFF (arrêt).
2. Pour accéder au mode de con guration du service,
appuyer et maintenir enfoncés les boutons MENU,
POOL et SPA pendant 5 secondes.
REMARQUE L'afchagerevientàOFF (arrêt) une minute
après la dernière pression sur une touche.
3. Appuyer sur les èches directionnelles pour af cher
la TÉLÉCOMMANDE. Appuyer sur le bouton
MENU. Le message SELECT REMOTE OFF
(SÉLECTIONNER LA TÉLÉCOMMANDE) (par
défaut) apparaît, utiliser les èches directionnelles
pour dé ler parmi les options de la télécommande.
Lorsque vous arrivez à HI-LO-COM, appuyer sur le
bouton MENU pour sélectionner la télécommande.
Appuyer sur POOL (piscine) ou SPA pour quitter le
mode de con guration du service
Connexion à deux ls à AquaLink
®
RS ou TSTAT
Une télécommande à 2 fils ne contrôlera qu’une seule
fonction ; chauffage ou refroidissement. Il n’est pas possible
de contrôler les deux fonctions avec la télécommande.
Con gurer le système de commande AquaLink
RS
1. Couper l’alimentation du système de contrôle de la
piscine/du spa et de l’appareil de thermopompe.
2. Connecter les deux (2) ls aux bornes 1 et 2 à 10
broches vertes du Aqualink RS.
3. Mettre DIP S2-1 (broche nº 1 du commutateur DIP à 4
positions) sur la position ON (activée) (voir la Figure
11).
Installer la télécommande TSTAT
1. Couper l'alimentation du système de contrôle de la
piscine/du spa et de l'appareil de thermopompe.
2. Retirer les vis qui xent le panneau de service/d'accès à
l'appareil de thermopompe et le couvercle à la boîte de
jonction (voir la gure 9).
3. Acheminer les ls du système de contrôle de la piscine/
du spa dans le conduit de connexion étiqueté « Low
Voltage Connection », situé en bas à droite de la
thermopompe (voir Figure 9).
4. Connecter le câblage du système de contrôle de piscine/
spa à la borne de télécommande de la thermopompe
(Voir Figure 10b).
5. Rétablir le courant à la thermopompe et au système de
contrôle de la piscine/spa.
Con gurer le panneau de con guration
1. S’assurer que la commande est en mode OFF (arrêt).
2. Pour accéder au mode de con guration du service,
appuyer et maintenir enfoncés les boutons MENU,
POOL et SPA pendant 5 secondes.
REMARQUE L'afchagerevientàOFF (arrêt) une minute
après la dernière pression sur une touche.
3. Appuyer sur les èches directionnelles pour af cher la
TÉLÉCOMMANDE. Le message SELECT REMOTE
OFF (SÉLECTIONNER LA TÉLÉCOMMANDE) (par
défaut) apparaît, utiliser les èches directionnelles
pour dé ler parmi les options de la télécommande.
Lorsque la REMOTE TSTAT (TÉLÉCOMMANDE
TSTAT) apparaît, appuyer sur le bouton MENU pour
sélectionner la télécommande. Appuyer sur POOL
(piscine) ou SPA pour quitter le mode de con guration
du service
4. Appuyer sur SPA. Pour le chauffage, régler le point de
consigne au réglage maximal. Pour le refroidissement,
régler le point de consigne au réglage minimal.
