RÜCKGEWINNUNGSGERÄT
DAMPF
FLÜSSIGKEIT
FLÜSSIGKEIT
SYSTEM
WAAGE
FILTER
R
Ü
CKGEWINNUNGSGER
Ä
T
OPTIONALER ANSCHLUSS
AN DAS SYSTEM
DAMPF
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
DAMPF
DAMPF
FLÜSSIGKEIT
SYSTEM
FILTER
WAAGE
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
FLÜSSIGKEIT
WAAGE
VENTILPOSITIONEN FÜR DIE PUSH-PULL-METHODE
V2
L
I
Q
U
I
D
OPEN CLOSEPURGE
PURGE RECOVER
OPEN
V3
V1
VENTILPOSITIONEN FÜR DIE PURGE-BETRIEB
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGERECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER UNTERKÜHLUNGS-METHODE
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGE RECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER NORMALEN ABSAUGUNG
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGERECOVER
OPEN
V3
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
WAAGE

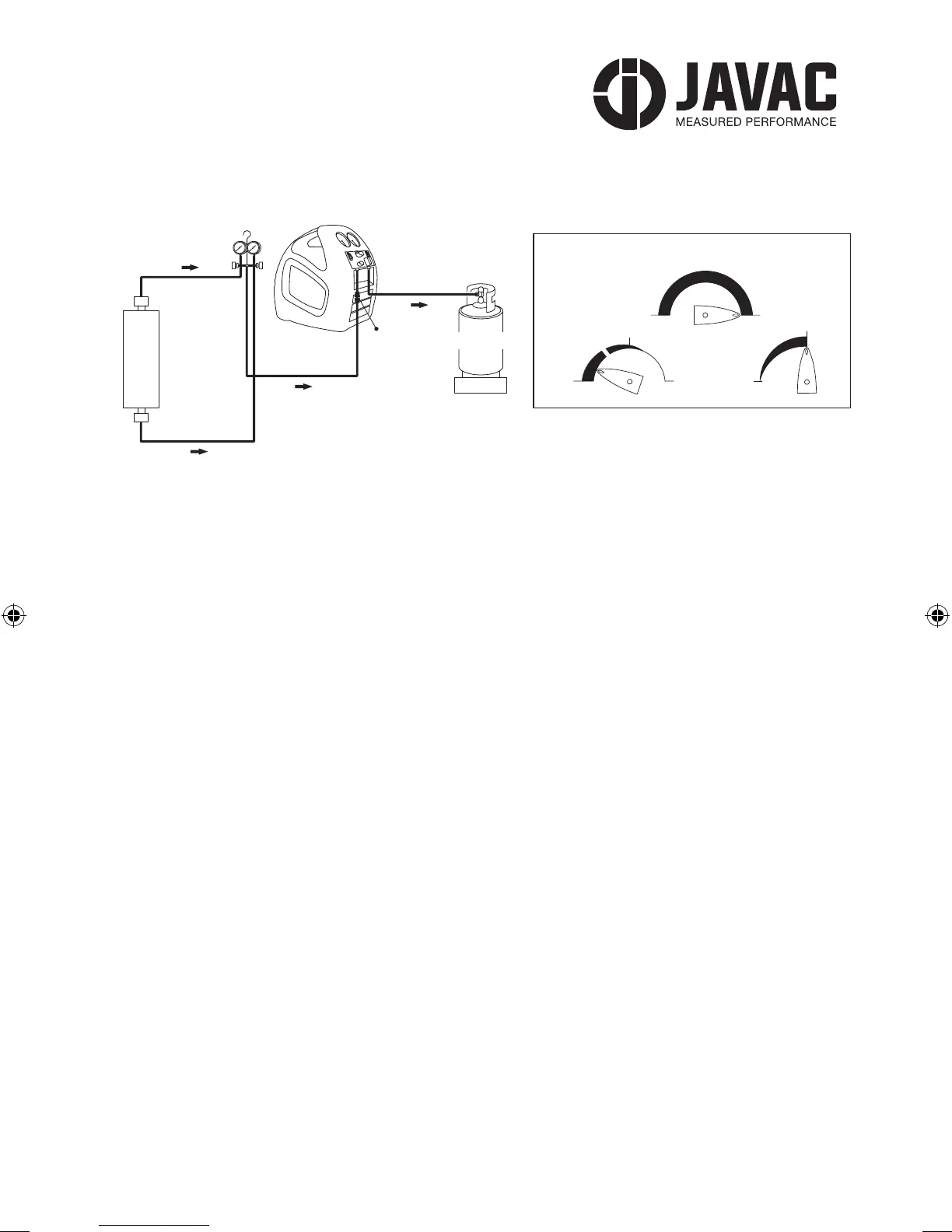

EINSTELLUNG FÜR DIE NORMALE KÄLTEMITTEL-RÜCKGEWINNUNG
5.2.2 Schalten Sie die Stromversorgung der abzusaugenden Anlage aus. Bendet sich der
Netzschalter an einer abgelegenen Stelle, SPERREN Sie ihn, sodass niemand ihn wieder einschalten
kann. Verwenden Sie dazu XTRA-Reparaturschalter.
5.2.3 Stellen Sie sicher, dass der Auslassschlauch vom der Kältemittelabsaugstation zur
Kältemittelasche an den FLÜSSIGKEITSANSCHLUSS angeschlossen ist. Enthält die
Kältemittelasche Kältemittel, önen Sie teilweise das Flüssigkeitsventil und entleeren Sie den
Schlauch am Ende des Auslassanschlusses der Kältemittelabsaugstation. Ist die Kältemittelasche
bereits entleert und vor-entlüftet, siehe Abschnitt 3.2.4.4 und benutzen Sie das eintretende
Kältemittel, um den Auslassschlauch am Ende des Anschlusses an der Kältemittelasche zu
entleeren. Nachdem der Schlauch vollständig entleert ist, önen Sie das Flüssigkeitsventil der
Kältemittelasche vollständig.
5.2.4 Stellen Sie die Kältemittelabsaugstation auf RECOVERY (RÜCKGEWINNEN).
5.2.4.1 ÖFFNEN SIE DAS VENTIL DISCHARGE (AUSLASS) (V3), bis es vollständig geönet ist.
5.2.4.2 STELLEN SIE DAS VENTIL PURGE/RECOVERY (ENTLEEREN/ABSAUGEN) (V2) auf die
Position RECOVERY.
5.2.4.3 Önen Sie langsam das Ventil VAPOUR (GAS) am Manometer der Verteilerstation und
überprüfen Sie, dass keine Undichtigkeiten vorhanden sind. Önen Sie das Gasventil vollständig und
das Flüssigkeitsventil teilweise. Versuchen Sie nicht, 100 % Flüssigkeit rückzugewinnen
5.2.4.4 Benutzen Sie an diesem Punkt das einlaufende Kältemittel, um den Schlauch zu entleeren.
5.2.5 Schalten Sie die Kältemittelabsaugstation EIN und überprüfen Sie, dass der Kompressor läuft
und Kühlluft hinten am Gerät austritt.
5.2.6 ÜBERWACHEN Sie den Einlassdruck (Niederdruckmanometer) und ÖFFNEN SIE LANGSAM
das Ventil INLET (EINLASS) (V1) der Kältemittelabsaugstation. Sollte der Kompressor „klopfen“,
schließen Sie das Ventil V1 sofort und schließen Sie das Flüssigkeitsventil am Verteiler. Önen Sie V1
während des laufenden Betriebs und setzen Sie die Absaugung in der Dampfphase fort.
5.2.7 Setzen Sie den Betrieb fort, bis im System das erforderliche VAKUUM wie vom
Niederdruckmanometer angezeigt (siehe Abschnitt 8.0 dieses Handbuchs) erreicht wird. Schalten Sie
die Kältemittelabsaugstation AUS, SCHLIESSEN Sie das Ventil INLET (EINLASS) (V1) und warten Sie
5 Minuten. Steigt der vom Manometer an der Verteilerstation angezeigte Druck über 0 kPa, ist immer
noch Kältemittel vorhanden. STARTEN Sie in diesem Fall die Kältemittelabsaugstation NEU, ÖFFNEN
Sie WIEDER das Ventil INLET (EINLASS) (V1) und setzen Sie den Betrieb fort, bis das erforderliche
VAKUUM wieder erreicht ist. Wiederholen Sie diesen Prozess, bis das gesamte Kältemittel entfernt
wurde und eine abschließende Messung 0 Kpa oder weniger anzeigt.
RÜCKGEWINNUNGSGERÄT
DAMPF
FLÜSSIGKEIT
FLÜSSIGKEIT
SYSTEM
WAAGE
FILTER
RÜCKGEWINNUNGSGERÄT
OPTIONALER ANSCHLUSS
AN DAS SYSTEM
DAMPF
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
DAMPF
DAMPF
FLÜSSIGKEIT
SYSTEM
FILTER
WAAGE
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
FLÜSSIGKEIT
WAAGE
VENTILPOSITIONEN FÜR DIE PUSH-PULL-METHODE
V2
L
I
Q
U
I
D
OPEN CLOSEPURGE
PURGE RECOVER
OPEN
V3
V1
VENTILPOSITIONEN FÜR DIE PURGE-BETRIEB
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGERECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER UNTERKÜHLUNGS-METHODE
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGE RECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER NORMALEN ABSAUGUNG
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURG
ER
ECOVER
OPEN
V3
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
WAAGE
