5.0 EINSTELLUNG UND BETRIEB
5.2.8 BEENDEN Sie die RÜCKGEWINNUNG.
5.2.8.1 SCHLIESSEN SIE die Flüssigkeits- und Dampfventile an den Manometern der Verteilerstation.
5.2.8.2 SCHLIESSEN Sie das Ventil INLET (EINLASS) (V1) oder des XTR-PRO-DV.
5.2.8.3 Schalten Sie die das Gerät AUS.
5.2.8.4 Es empehlt sich, die Kältemittelabsaugstation nach jedem Einsatz zu entleeren. Siehe
Abschnitt 5.3 dieses Handbuchs.
5.3 ENTLEERUNG DER KÄLTEMITTELABSAUGSTATION
5.3.1 Drehen Sie bei laufender Kältemittelabsaugstation das Ventil INLET (EINLASS) (V1) auf die
Position CLOSE (GESCHLOSSEN)
5.3.2 Drehen Sie das Ventil PURGE/RECOVERY (ENTLEEREN/RÜCKGEWINNEN) (V2) auf die Position
PURGE (ENTLEEREN). Lassen Sie das Ventil DISCHARGE (AUSLASS) (V3) oen.
5.3.3 Drehen Sie das Ventil INLET (EINLASS) (V1) langsam auf die Position PURGE (ENTLEEREN).
5.3.4 Beobachten Sie das Niederdruckmanometer und setzten Sie den Betrieb fort, bis ein Vakuum
erreicht wird. Schalten Sie das Gerät AUS und SCHLIESSEN Sie das Ventil der Kältemittelasche.
Drehen Sie das Ventil INLET (EINLASS) (V1) zurück auf die Position CLOSE (GESCHLOSSEN) und
schließen Sie das Ventil V3.
5.3.5 WICHTIG – Drehen Sie V2 zurück auf die Position RECOVERY (RÜCKGEWINNEN).
5.3.6 ACHTUNG – DER AUSLASSANSCHLUSS UND DER SCHLAUCH ENTHALTEN EINE KLEINE
MENGE KÄLTEMITTEL, DAS UNTER DRUCK STEHT. SEIEN SIE VORSICHTIG, WENN SIE DIESEN
SCHLAUCH ENTFERNEN UND DAS VENTIL V3 ÖFFNEN.
5.3.7 ENTFERNEN SIE alle Schläuche und Kabel und bereiten Sie das Gerät und die.
5.3.8 Spülen Sie bei jedem Kältemittelwechsel oder Neuanschluss an eine Kältemittelasche die
Schläuche und die Anschlüsse der Kältemittelabsaugstation mit Kältemittel, (oder entlüften Sie die
Leitungen), um zu verhindern, dass Luft in den Rückgewinnungsprozess gelangt.

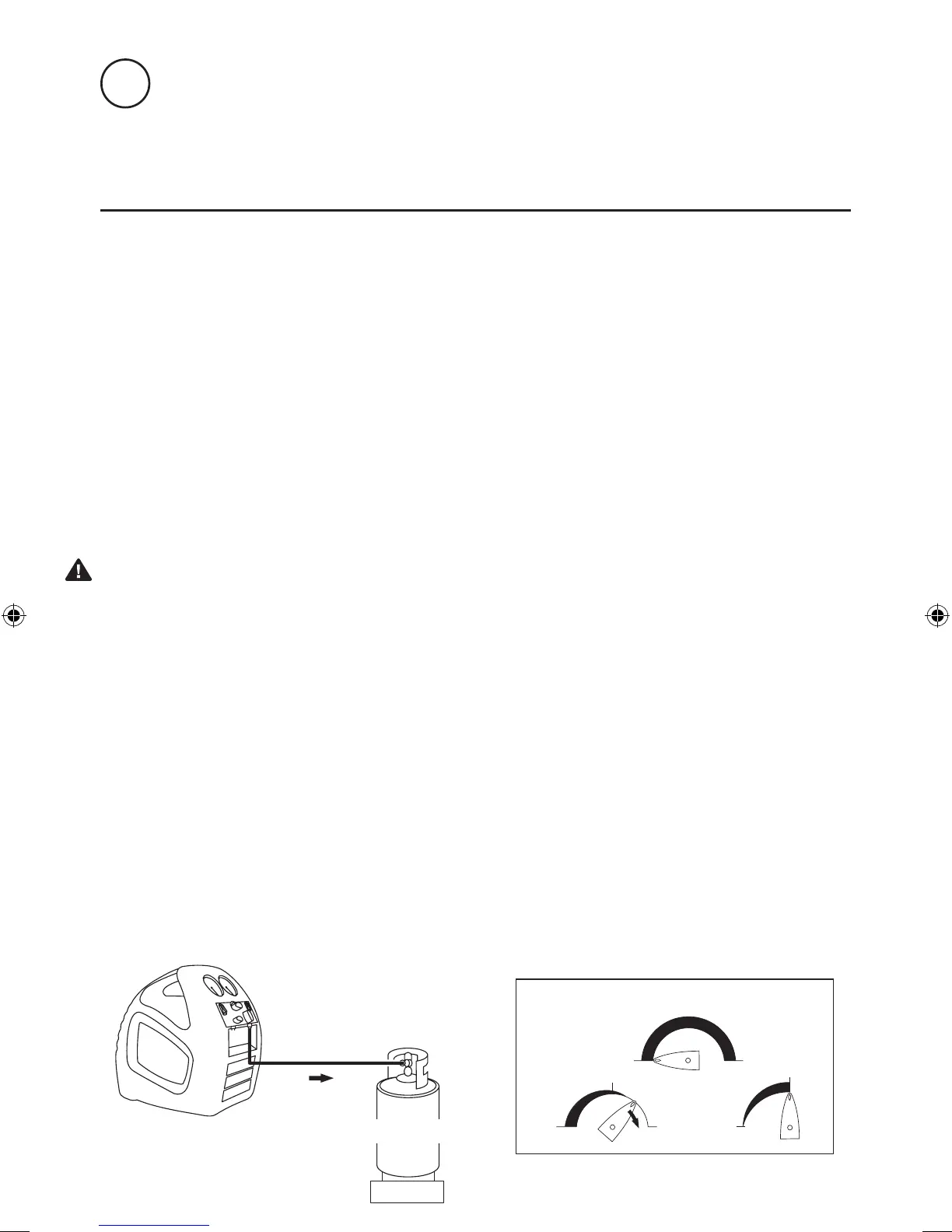

EINRICHTPROZEDUR FÜR DAS ENTLEEREN
RÜCKGEWINNUNGSGERÄT
DAMPF
FLÜSSIGKEIT
FLÜSSIGKEIT
SYSTEM
WAAGE
FILTER
R
Ü
CKGEWINNUNGSGER
Ä
T
OPTIONALER ANSCHLUSS
AN DAS SYSTEM
DAMPF
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
DAMPF
DAMPF
FLÜSSIGKEIT
SYSTEM
FILTER
WAAGE
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
FLÜSSIGKEIT
WAAGE
VENTILPOSITIONEN FÜR DIE PUSH-PULL-METHODE
V2
L
I
Q
U
I
D
OPEN CLOSEPURGE
PURGE RECOVER
OPEN
V3
V1
VENTILPOSITIONEN FÜR DIE PURGE-BETRIEB
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGERECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER UNTERKÜHLUNGS-METHODE
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGE RECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER NORMALEN ABSAUGUNG
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGERECOVER
OPEN
V3
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
WAAGE
RÜCKGEWINNUNGSGERÄT
DAMPF
FLÜSSIGKEIT
FLÜSSIGKEIT
SYSTEM
WAAGE
FILTER
RÜCKGEWINNUNGSGERÄT
OPTIONALER ANSCHLUSS
AN DAS SYSTEM
DAMPF
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
DAMPF
DAMPF
FLÜSSIGKEIT
SYSTEM
FILTER
WAAGE
FLÜSSIGKEIT
RÜCKGEWINNUNGSGERÄT
FLÜSSIGKEIT
WAAGE
VENTILPOSITIONEN FÜR DIE PUSH-PULL-METHODE
V2
L
I
Q
U
I
D
OPEN CLOSEPURGE
PURGE RECOVER
OPEN
V3
V1
VENTILPOSITIONEN FÜR DIE PURGE-BETRIEB
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURG
ER
ECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER UNTERKÜHLUNGS-METHODE
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGE RECOVER
OPEN
V3
VENTILPOSITIONEN WÄHREND DER NORMALEN ABSAUGUNG
V2
L
I
Q
U
I
D
V1
CLOSE
OPEN
CLOSEPURGE
PURGERECOVER
OPEN
V3
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
CT-OFD
KÄLTEMITTELFLASCHE
WAAGE
