JBM 50827 - Caratteristiche Tecniche; Istruzioni DI Assemblaggio; Istruzioni DI Lavoro

· 10 ·
MANUALE D’USO
IT
Questo utensile serve per la compressione e lo smontaggio veloce e sicuro delle molle degli ammor-
tizzatori delle auto Audi, Jetta, Honqui, Santana ed altre.
CARATTERISTICHE TECNICHE
Diametro molla max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mm
Altezza molla max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500mm
Dimensioni utensile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350x350x1100mm
Peso netto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35kgs

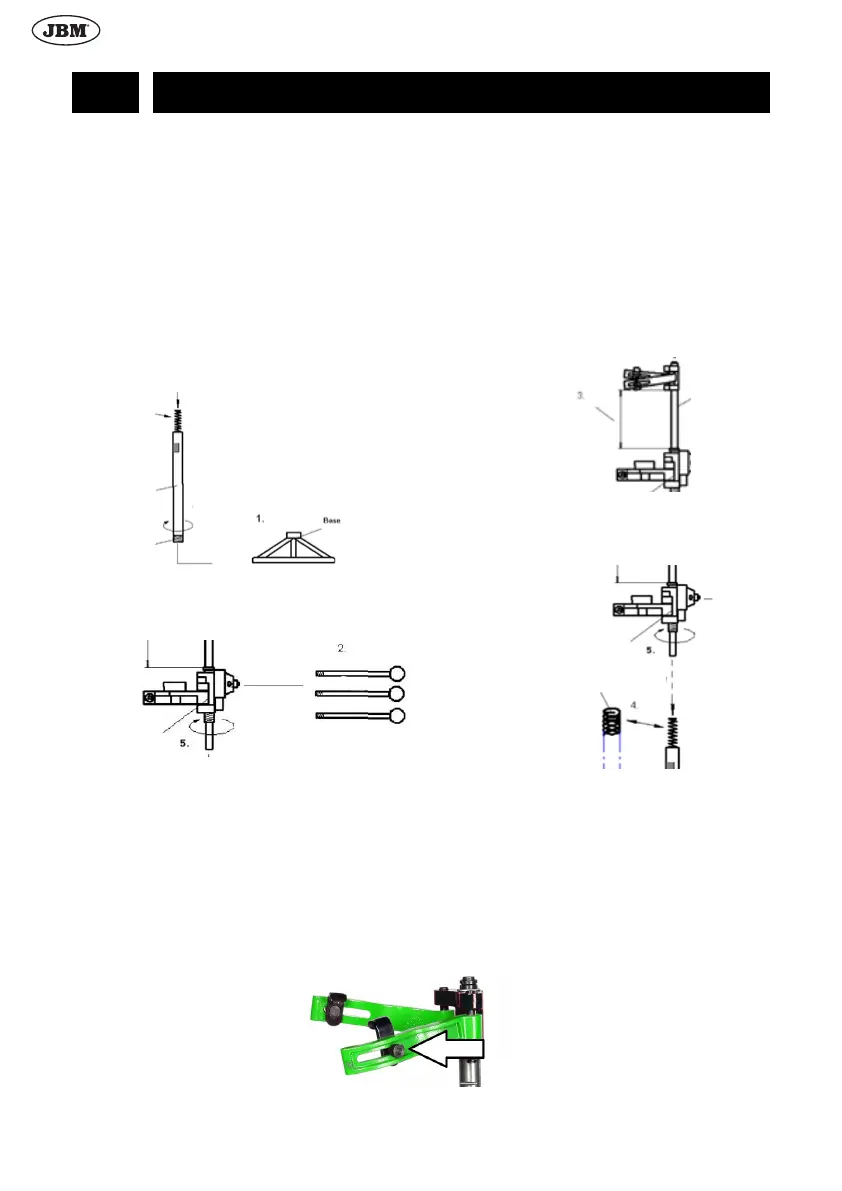

ISTRUZIONI DI ASSEMBLAGGIO
1. Mettere il cilindro sulla base e avvitarlo in
senso orario.
2. Avvitare le tre leve nei fori del corpo princi-
pale dell’utensile.
3. Sollevare le pinze all’altezza massima
azionando le leve.
4. Vericare la corretta posizione della molla
nel tubo, come indicato nella gura sottos-
tante.
5. Per inserire la molla nel tubo principale,
premere la parte superiore del corpo prin-
cipale, quindi avvitare il corpo principale
nel tubo in senso orario per unire le due
parti.
ISTRUZIONI DI LAVORO
1. Svitare i dadi di bloccaggio delle pinze (3) dei bracci di sostegno superiori (1) per aprire i due
bracci e lasciare spazio per l’ammortizzatore.
