JBM 50827 - Technische Eigenschaften

· 8 ·
BEDIENUNGSANLEITUNG
DE
Das Gerät ist für die schnelle und sichere Montage und Demontage der Feder von Autos Audi, Jetta,
Honqui, Santana und anderen bestimmt.
TECHNISCHE EIGENSCHAFTEN
Max. Federdurchmesser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mm
Max. Federhöhe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500mm
Abmessungen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350x350x1100mm
Nettogewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35kgs

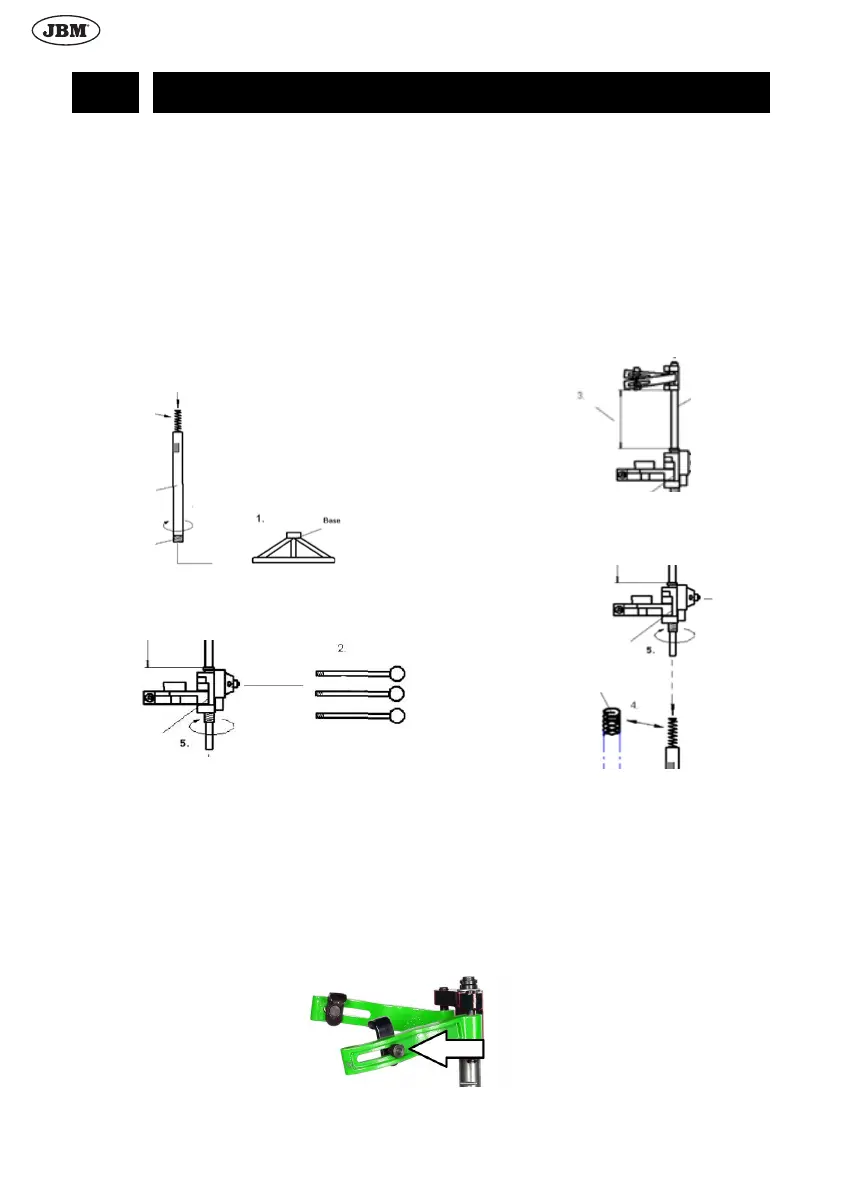

MONTAGEANLEITUNG
1. Installieren Sie den Zylinder auf der Basis
und schrauben Sie ihn im Uhrzeigersinn
fest.
2. Schrauben Sie drei Gri󰀨e in die Löcher am
Hauptteil des Geräts.
3. Heben Sie den Greifer mit Hilfe von Gri󰀨en
auf die maximale Höhe.
4. Überprüfen Sie, ob die Feder richtig im
Rohr installiert ist, wie in der Abbildung un-
ten gezeigt.
5. Um die Feder in das Hauptrohr einzubrin-
gen, muss der obere Teil des Hauptteils
gepresst und nach unten gedrückt wer-
den. Dann den Hauptteil auf das Rohr im
Uhrzeigersinn drehen, bis sich beide Teile
ausrichten.
BEDIENUNGSANLEITUNG
1. Lösen Sie die Haltemuttern (3) der oberen Pfoten (1), um die Pfoten auseinander zu bewegen,
und geben Sie den Raum für die Federung oder den Stoßdämpfer frei.
