GUIDE D’UTILISATION
FR
Le dispositif est prévu pour un montage et démontage rapide et sûr des ressorts de la suspension
des automobiles Audi, Jetta, Honqui, Santana, etc.
CARACTÉRISTIQUES TECHNIQUES
Diamètre maximal du ressort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mm
Hauteur maximale du ressort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500mm
Dimensions du dispositif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350x350x1100mm
Poids net . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35kgs

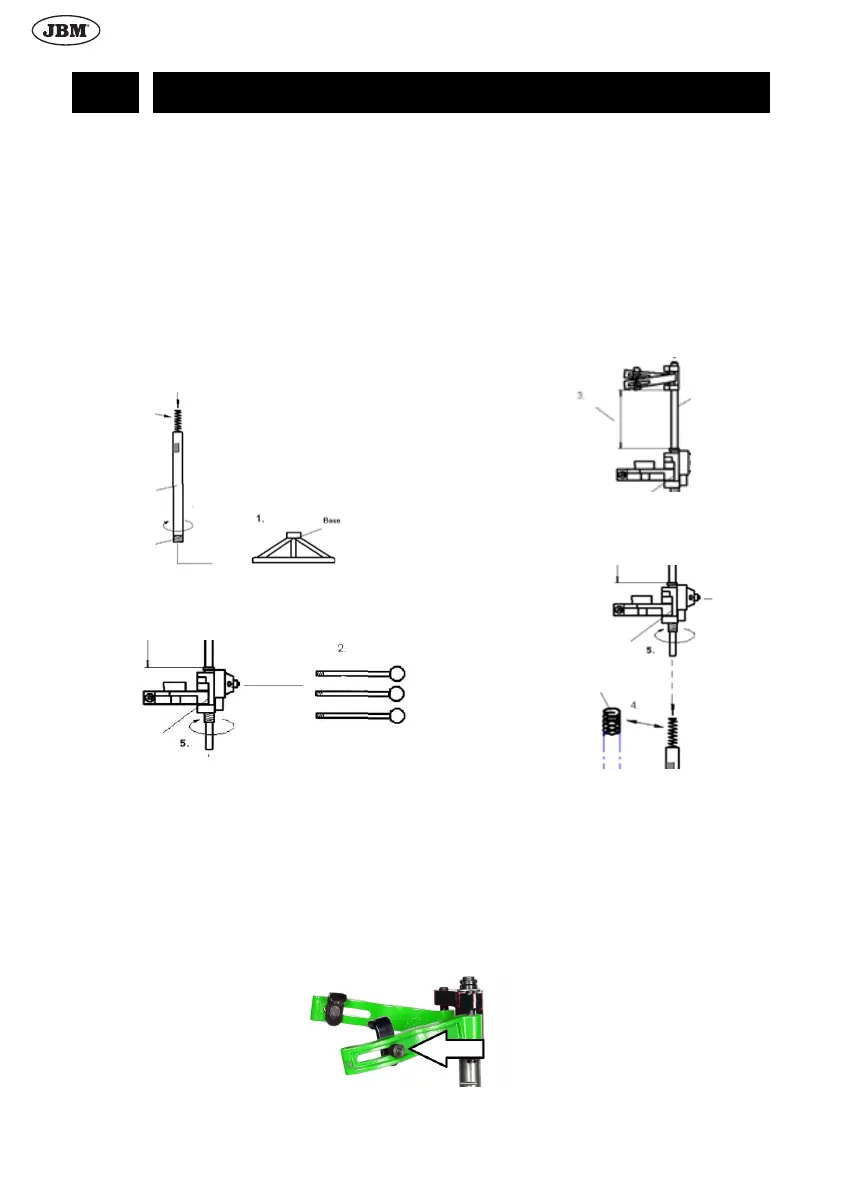

NOTICE DE MONTAGE
1. Installez le cylindre sur la base et vissez
dans le sens des aiguilles d’une montre.
2. Vissez trois manches dans les orices sur
la partie principale du dispositif.
3. Avec l’aide des manches, levez la pince à
une hauteur maximale.
4. Contrôlez que l’installation du ressort dans
le tube est correcte, comme c’est indiqué
sur la gure ci-dessous.
5. Pour installer le ressort dans le tube princi-
pal, il faut appuyer sur la partie supérieure
de la partie principale et pousser en bas,
puis visser la partie principale sur le tube
dans le sens des aiguilles d’une montre
jusqu’à l’alignement des deux parties.
PROCÉDURE DE TRAVAIL
1. Dévissez les écrous d’arrêt des pinces (3) des pattes supérieures (1) pour écarter les pattes et
libérer la place pour la suspension ou l’amortisseur.
