ÜZEMELTETÉSI UTASÍTÁS
HU
A készülék az Audi, Jetta, Honqui, Santana stb. autók felfüggesztésére alkalmas rugóinak gyors és
biztonságos felszerelésére és leszerelésére szolgál.
MŰSZAKI JELLEMZŐK
Rugó max. átmérője . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mm
Rugó max. magassága . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500mm
A készülék méretei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350x350x1100mm
Nettó súly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35kgs

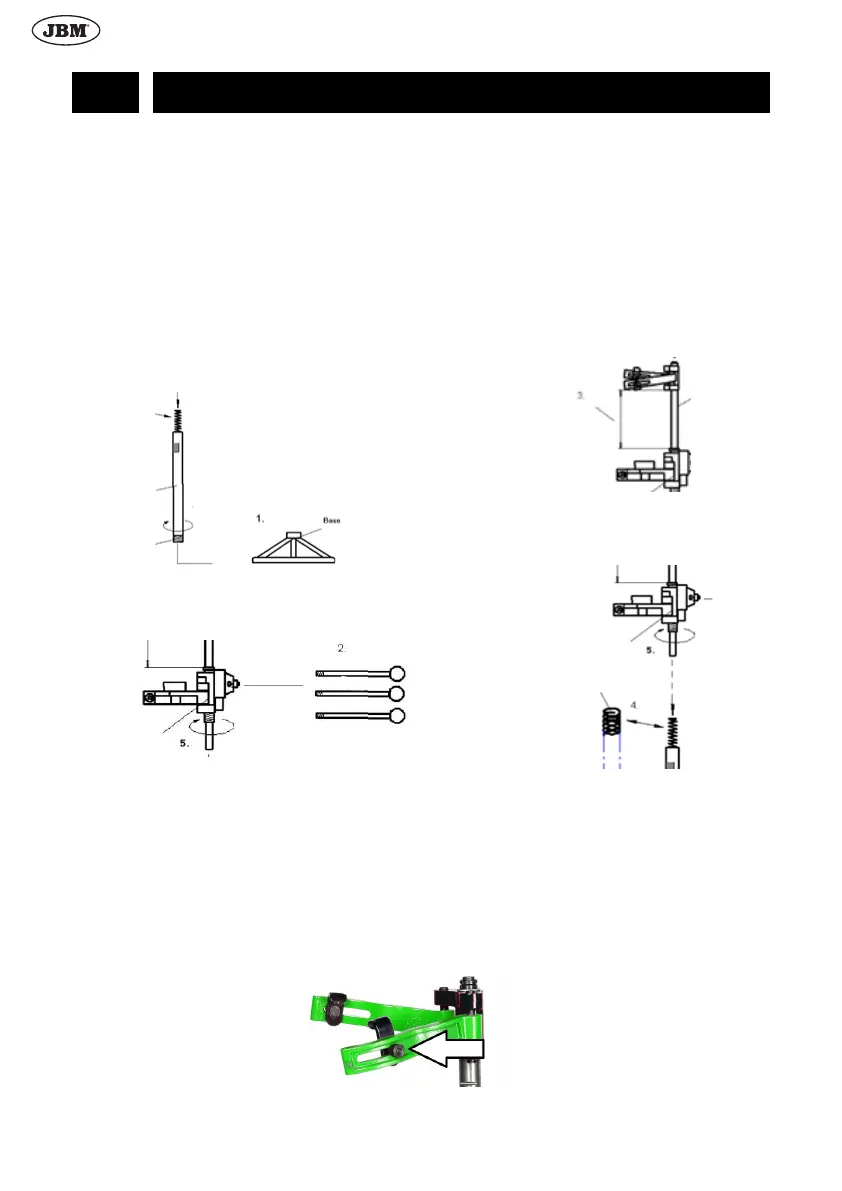

ÖSSZESZERELÉSI ÚTMUTATÓ
1. Helyezze a hengert az alapra és csavarja
az óramutató járásával megegyező irány-
ba.
2. Csavarjon be három fogantyút a készülék
fő részében található nyílásba.
3. Emelje fel a megfogót a maximális magas-
ságra a fogantyúk segítségével.
4. Ellenőrizze, hogy a rugó megfelelően
van-e felszerelve a csőben, ahogy az az
alábbi képen látható.
5. A rugó főcsőbe történő behelyezéséhez
nyomja meg a főrész felső részét és nyom-
ja lefelé, majd csavarja csőre a főrészt az
óramutató járásával megegyező irányba
mindkét rész egybeeséséig.
MŰVELETEK RENDJE
1. Csavarja le a felső lábak (1) megfogóinak (3) rögzítő anyáit, hogy a lábakat el tudja távolítani,
és szabad helyet kell biztosítani a felfüggesztés vagy a lengéscsillapító számára.
