39

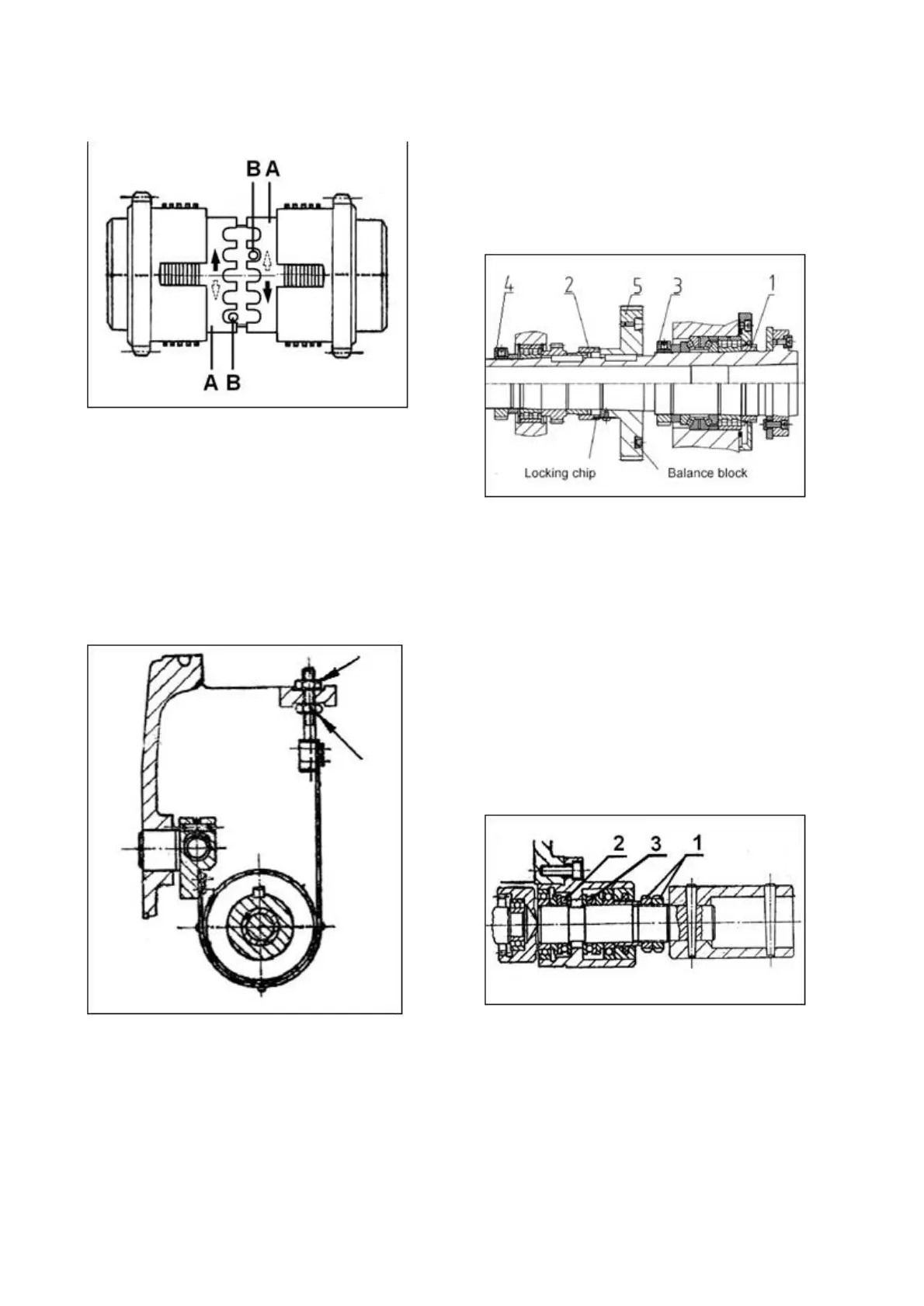

Fig 16
- Montieren Sie den Spindelstockdeckel.
- Prüfen Sie die Funktion der Kupplungen (bei Bedarf
nachjustieren).
Bremse:
Im Notfall kann die Maschine mit der Fußbremse
gestoppt werden. Bei Betätigung der Bremse wird der
Motor ausgeschaltet und mechanisch gebremst.
Das Bremsband kann nachgestellt werden. (siehe Fig
17).
Fig 17
Hauptspindel und Halterungen:
Die Spindellagerung kann an den Konussitzen
nachgestellt werden.
Zunächst die Stellmutter ( 1, Fig 18) lösen, das
Schicherungsblech entfernen und die Stellmutter (2)
lösen.
Die Lagerluft mit den Stellmuttern (3 und 4) einstellen.
Nach dem Einstellvorgang alle Stellmuttern
festziehen und sichern.
Fig 18
Nach dem Einstellvorgang die Leichtgängigkeit der
Spindelrotation prüfen.
Die Maschine im Leerlauf auf höchster Drehzahl
laufen lassen. Die Temperatur muss unter 70°C
bleiben.
Vorschubgetriebe:
Ist so konstruiert, dass die meisten Gewinde ohne
Umstecken von Wechselrädern geschnitten werden
können.
Leitspindel:
Axiales Spiel der Leitspindel kann durch Einstellen
der Muttern (1, Fig 19) beseitigt werden.
Fig 19
Schlosskasten:
Der Kraftfluss führt von der Zugspindel zum
Schlosskasten, über die einstellbare Rutschkupplung
zur Schneckenwelle und über die Schaltkupplungen
zur Längs- oder Querbewegung.
