40
Um einen Eilgang jederzeit zu ermöglichen, ist die
Schneckenwelle mit einer Freilaufkupplung ausgestattet.
Bei Abschalten des Eilgangs wird automatisch in den
Normalvorschub zurückgeschaltet.

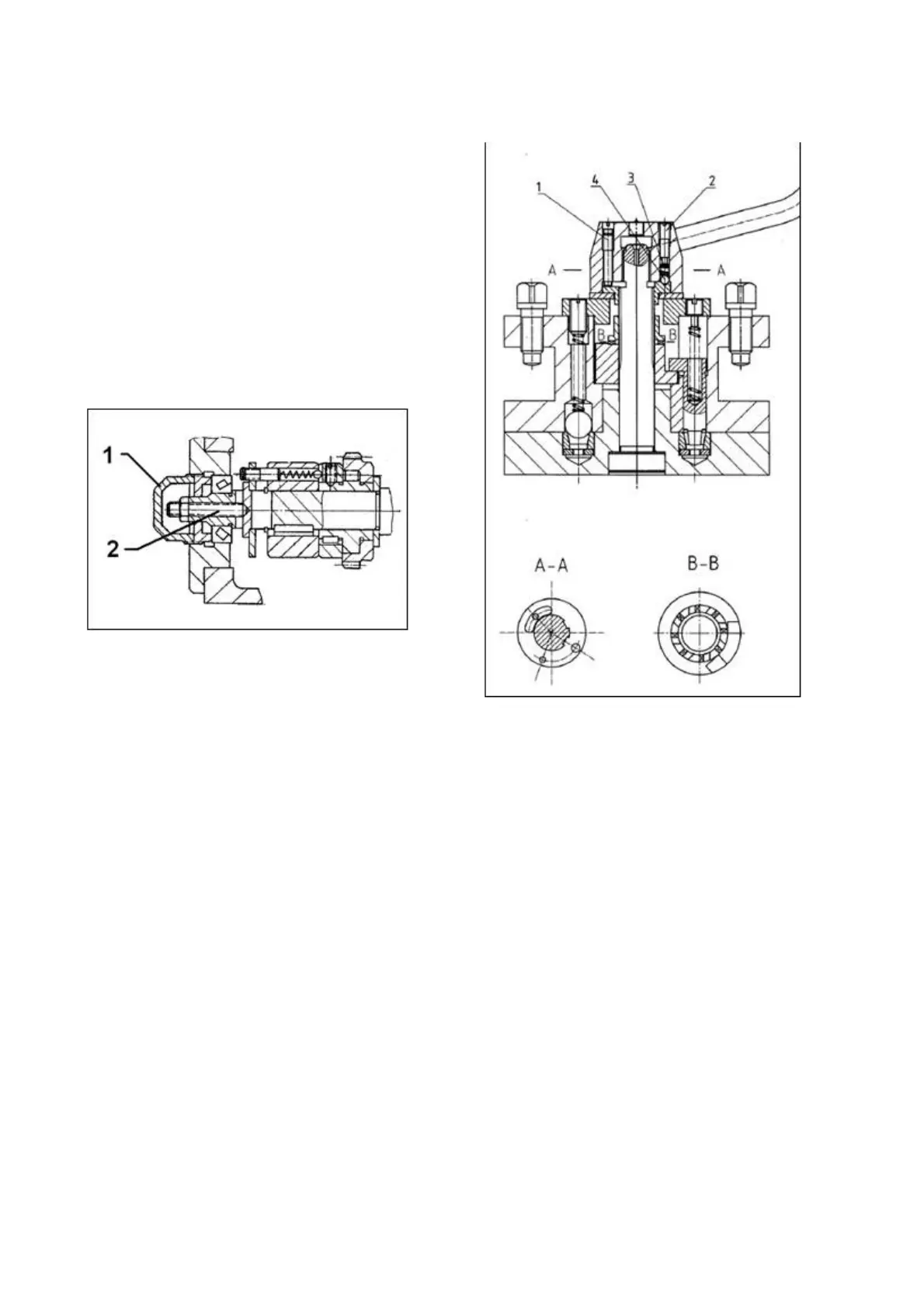

Einstellbare Vorschub-Rutschkupplung:
Zum Einstellen der Vorschub-Rutschkupplung, entfernen
Sie die Gehäuseabdeckung (1, Fig 20).
Lösen Sie die Kontermutter und stellen Sie das
Rutschmoment an der Schraube (2) ein.
Stellen Sie die Kupplung nicht auf Block , da sonst keine
Schutzfunktion gegeben ist und die Maschine beschädigt
werden kann.
Fig 20
4-fach-Stahlhalter
Beim Lösen des Spannhebels wird der Indexierstift
angehoben und der 4-fach Stahlhalter weitergedreht.
Falls der 4-fach Stahlhalter während des Stahlwechsels
nicht in der gewünschten Weise einrastet, verstellen Sie
die Federkraft der Kugelraste (2, Fig 21)
Falls der Stahlhalter zu weit schwenkt, stellen Sie die
Schraube nach.
Zum Demontieren des Stahlhalters entfernen Sie die
Schrauben 1 und 2 sowie die Feder 3 und Kugel 4.
Anschließend können Spannhebel und Stahlhalter
entfernt werden.
Fig 21
Querschlitten:
Das axiale Spiel des Querschlittens kann beseitigt
werden.
Entfernen Sie zuerst das Abdeckblech (3, Fig 22)
vom Querschlitten.
Lösen Sie Stellschraube (1) der Querspindelmutter.
Ziehen Sie Innensechskantschraube 2 fest, bis kein
Umkehrspiel mehr gegeben ist.
Ziehen Sie die Stellschraube wieder fest.
Das Abdeckblech wieder anbringen.
