31

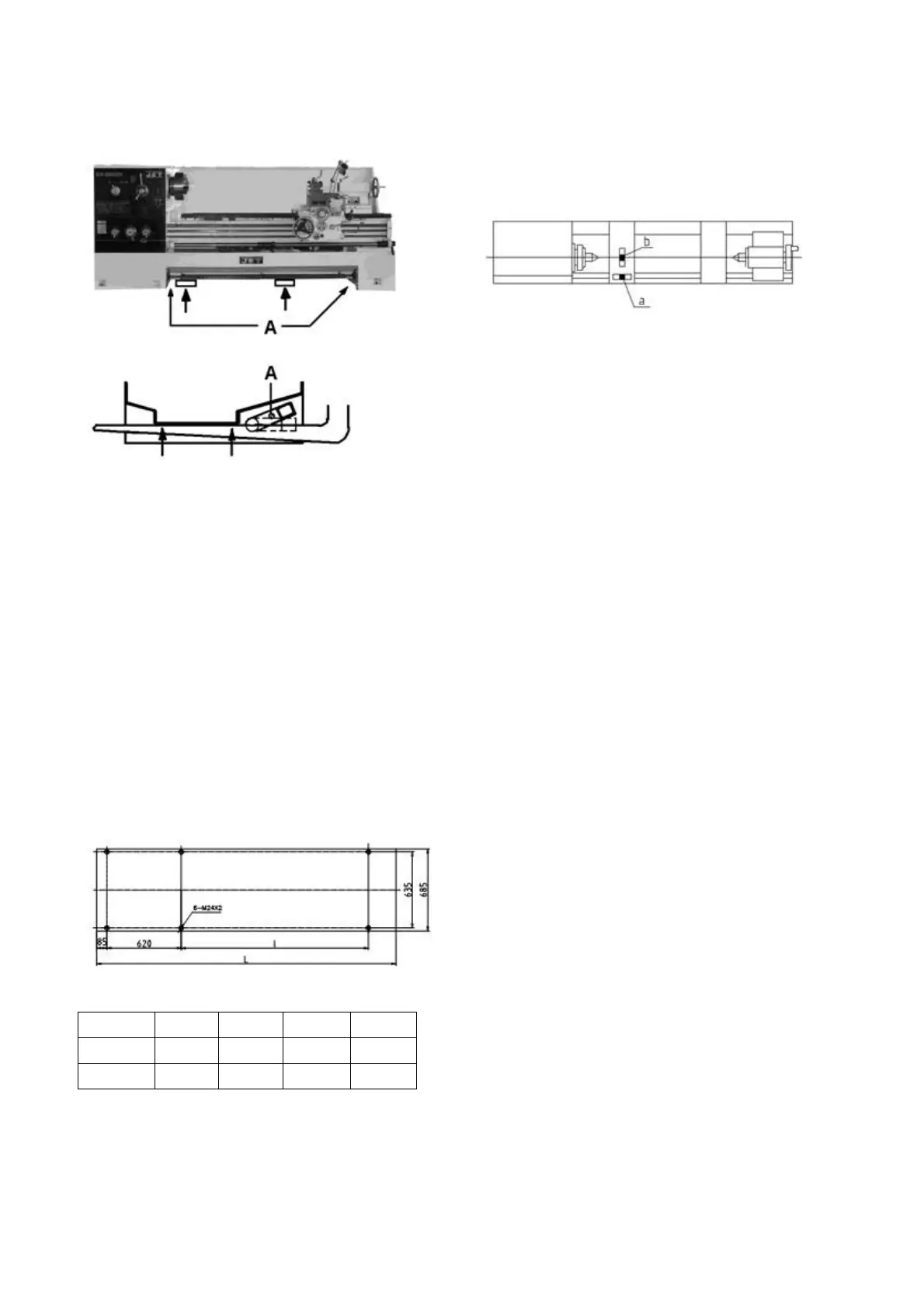

Fig 5
Zum Anheben der Maschine mit dem Gabelstapler,
entfernen Sie die beiden Fusspedal-
Hubbegrenzungsschrauben (A, Fig 5).
Dadurch schwingt das Fusspedal frei nach oben und gibt
Platz für die Staplergabeln.
Achtung:
Die Maschine ist linksgewichtig. Der Schwerpunkt liegt
nahe am Spindelstock.
Aufstellung:
Die Aufstellung der Maschine sollte auf einem soliden
Untergrund erfolgen.
GH-2040-2640 / 2060-2660 / 2080_2680 / 26120 ZH
Größe 1000 1500 2000 3000
l 1560 2060 2560 3560
L 2495 2995 3495 4495
Nivelierung:
Verwenden Sie eine Maschinenwasserwaage um
das Maschinenbett eben auszurichten.
Fig 5
Die Maschinengenauigkeit ist nur bei ebenem Bett
gegeben.
a) Abweichung über Bettlänge max. 0,02/1000mm
b) Abweichung über Bettlänge max.0,04/1000mm
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss sowie die
verwendeten Verlängerungsleitungen müssen den
Vorschriften entsprechen.
Die Netzspannung und Frequenz müssen mit den
Leistungsschilddaten an der Maschine
übereinstimmen.
Die bauliche Absicherung muss dabei 32A betragen.
Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H07RN-F
Anschlüsse und Reparaturen der elektrischen
Ausrüstung dürfen nur von einen Elektrofachkraft
durchgeführt werden.
Der Elektroanschluss erfolgt an der Klemmenleiste
im Schaltschrank.
5.4 Erstschmierung
Vor der Inbetriebnahme der Maschine sind alle
Schmierstellen zu versorgen, sowie alle
Schmiermittelstände auf Niveau zu bringen!
Bei Nichtbeachtung sind erhebliche Schäden
möglich!
(Siehe Schmierung in Kapitel 8 )
Nach einmonatigem Betrieb muss das Öl in
Spindelstock, Vorschubgetriebe und
Schlosskasten gewechselt werden.
Der Kühlmittelbehälter ist mit Kühlemulsion zu füllen
(siehe Kapitel 8.7).
