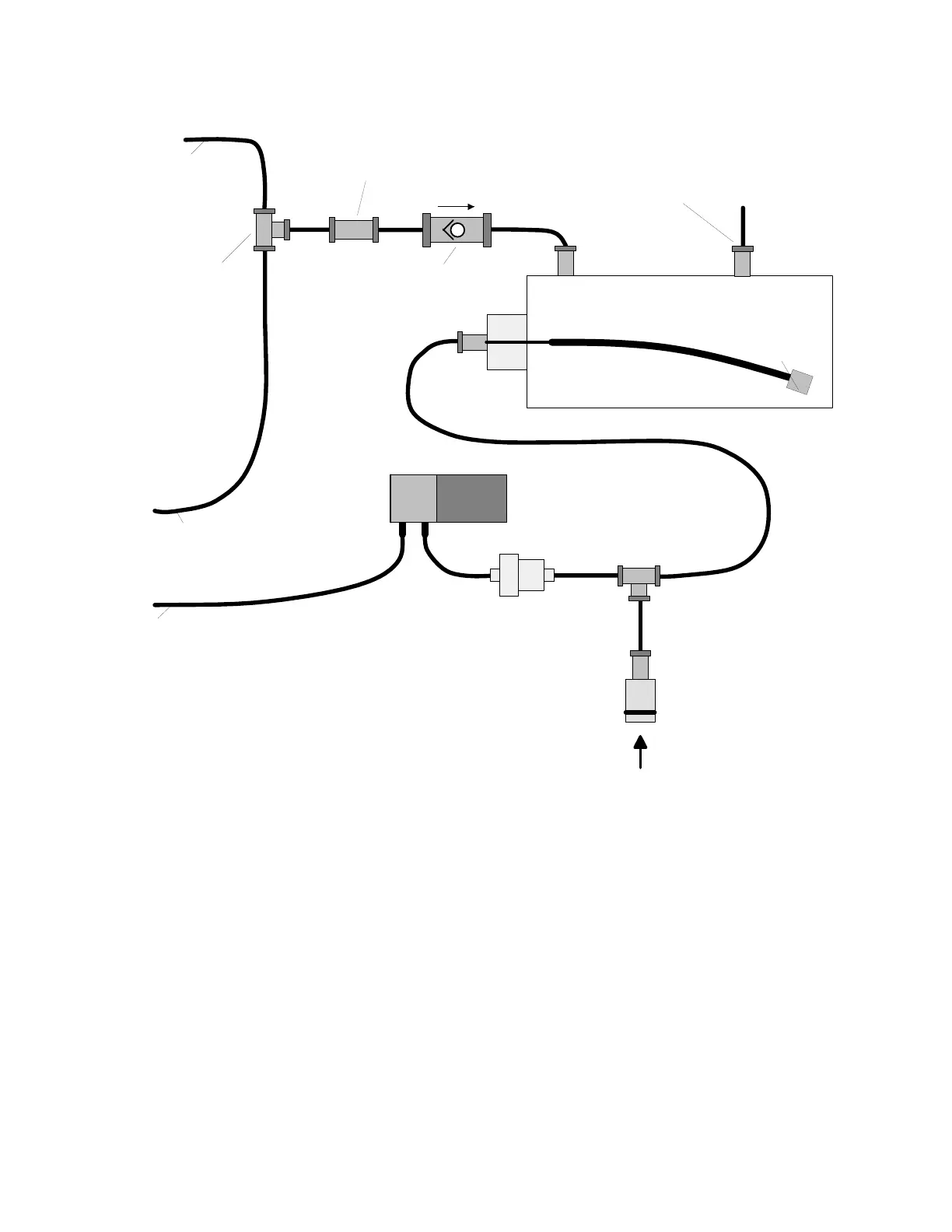

Typical smoke system connections
smoke fluid tank ( Tank für Rauchöl)
Pendel
clunk
Filter
to turbine exhaust nozzle, smoke oil injector
(zur Turbine hinter Schubdüse)
smoke oil fill connector
(Befüllungsanschluß)
IN
OUT
Shut-off
valve
( Ventil )
One way valve
(Rückschlagventil)
from propane valve
(Vom Gasventil)
to propane inlet turbine
(zum Gasanschluß, Turbine)
T-Connector (3x3mm)
(T-Verbinder 3x3mm)
3-4 Adapter
Adapter 3->4mm
Entlüftung (zum Befüllen)
muß im Betrieb geschlossen sein !
Ventilation port for filling
must be closed for operation !
