7.6- Cambio de la contracuchilla del rotor picador
Si tras haber afilado las cuchillas del rotor el corte del
producto permanece perjudicado, invierta la
contracuchilla (12 - próximas páginas) siguiendo el
procedimiento a continuación.
Nota:
La máquina debe estar apagada y con el eje
propulsor desacoplado.
Si la contracuchilla ya fue usada de los 2
lados, cámbiela por otra.

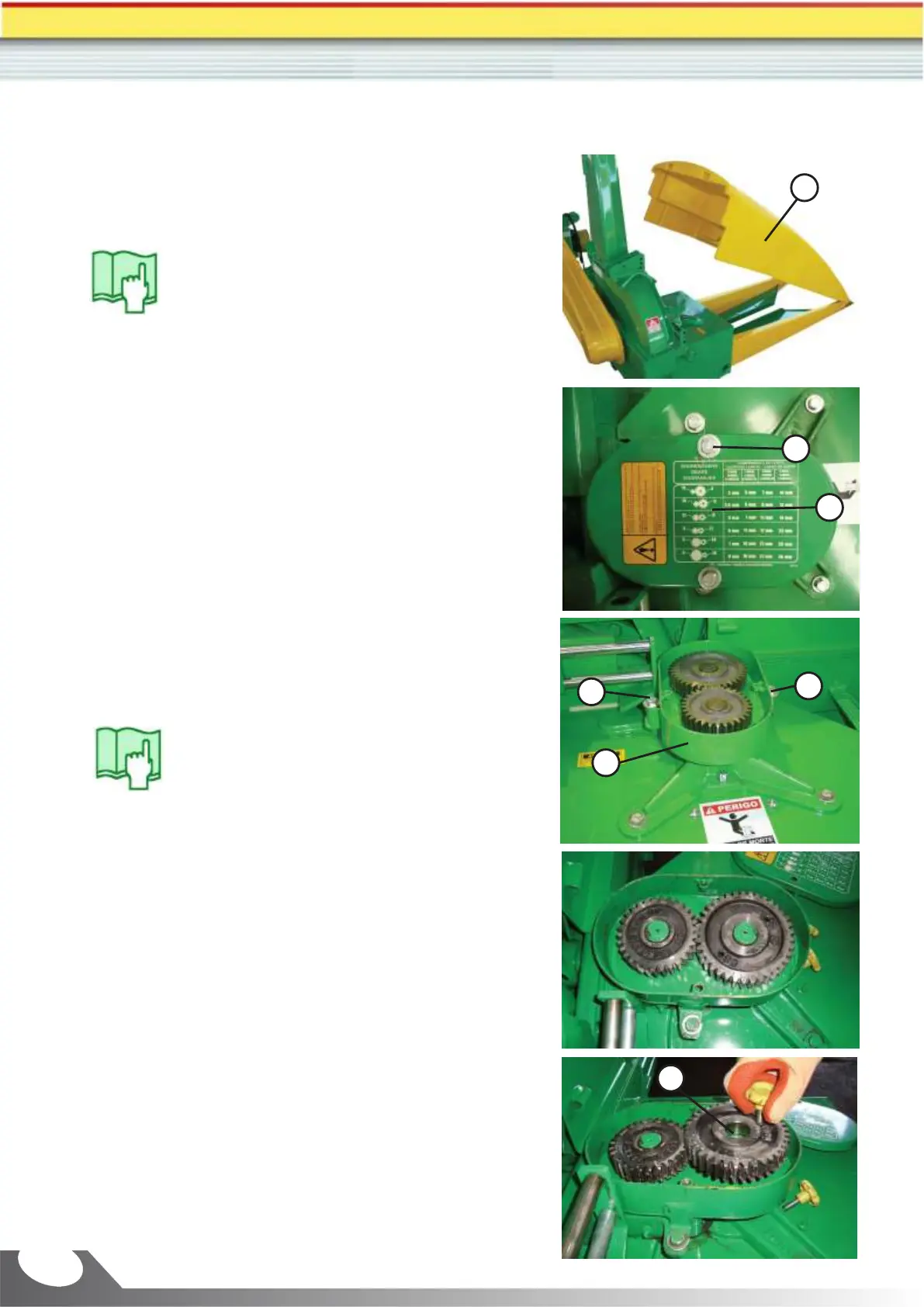

a) Levante el carenado (1), si equipado.
b) Quite la tapa (2), aflojando los tornillos (3).
c) Retire con la mano los engranajes (4) y a seguir la
caja (5) aflojando los tornillos (6) con una llave
adecuada, según la tabla del punto 12.1.
Nota:
Los ítems (d, e y f) a continuación muestran
como retirar uno de los engranajes, para que
los rodillos recogedores no giren durante el
procedimiento de afilado de las cuchillas.
d) Afloje los tornillos usando una llave según la tabla del
punto 12.1 y quite la tapa de la caja de engranajes.
e) Retire uno de los engranajes, delantero o trasero (4)
para evitar que los rodillos recogedores gíren, según la
figura de más abajo.
2
4
3
6
5
1
4
