JF C-40 S2 - Presentación de la Máquina; Identificación de Los Componentes

3- Presentación de la máquina
15

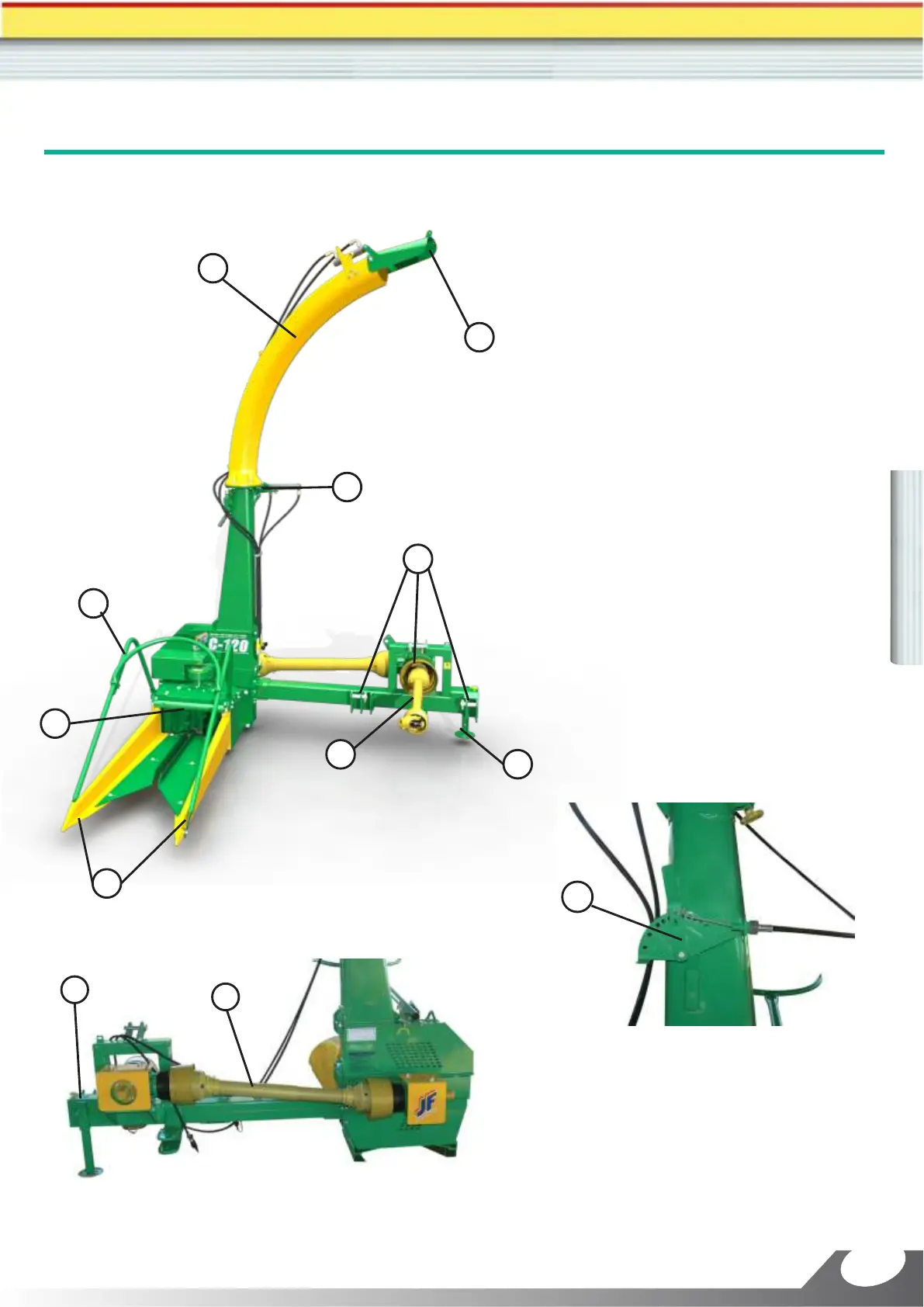

3.1- Identificación de los componentes
1- Soporte
2- Cardán propulsores
3- Puntos de enganche al levante
hidráulico
4- Alineadores
5- Rodillos recolectores
6- Tumbador
7- Boquilla de descarga
8- Mecanismo de rotación de la boquilla
y de desplazamiento del deflector (9)
9- Deflector
10- Caja de herramientas
11-
12- Palanca de mando del deflector (9)
Cardán propulsor del rotor y rodillos
11
10
12
9
7
8
4
5
1
2
3
6
MANUAL TECNICO DE OPERACIÓN - COSECHADORA JF C40 C60 y C120 SÉRIE 2
Español
