Cardán propulsor

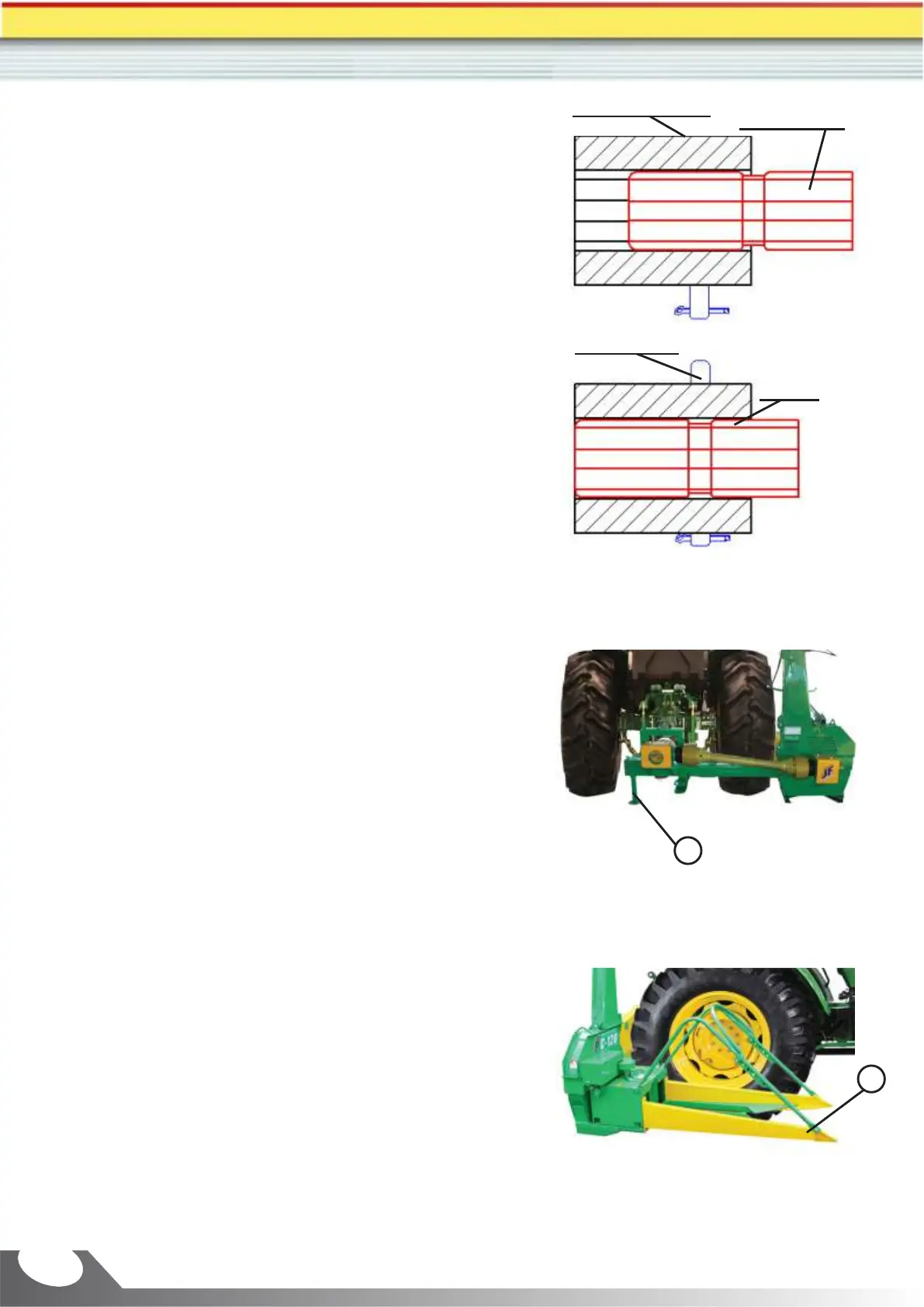

a) Compruebe y ajuste, si necesario, el largo del eje (2)
según instrucciones de la página 45, entonces realice
el empalme a la TDF del tractor.
b) Para acoplar el eje es solo oprimir el pasador,
enganchar y empujar el eje por sobre el eje de la TDF
hasta que el pasador salte.
Vea el esquema al lado.
a) Eleve la máquina a 15 cm del suelo.
b) Levante la pata de soporte (1).
c) Controle si la máquina está paralela con relación al
piso.
d) Baje la máquina y haga las correcciones
necesarias, ajustando el largo de los brazos
intermedios del enganche hidráulico.
Pasador bajo presión
TDF del tractor
Eje propulsor
Pasador libre
5.2- Nivelación transversal
5.3- Nivelación longitudinal
1
Compruebe la posición de los alineadores (2) con
relación al piso y si necesario, realice las correcciones
ajustando el largo del brazo del 3rd punto del
enganche hidráulico.
2
