5.7- Control de la boquilla de descarga (salida) y
del deflector

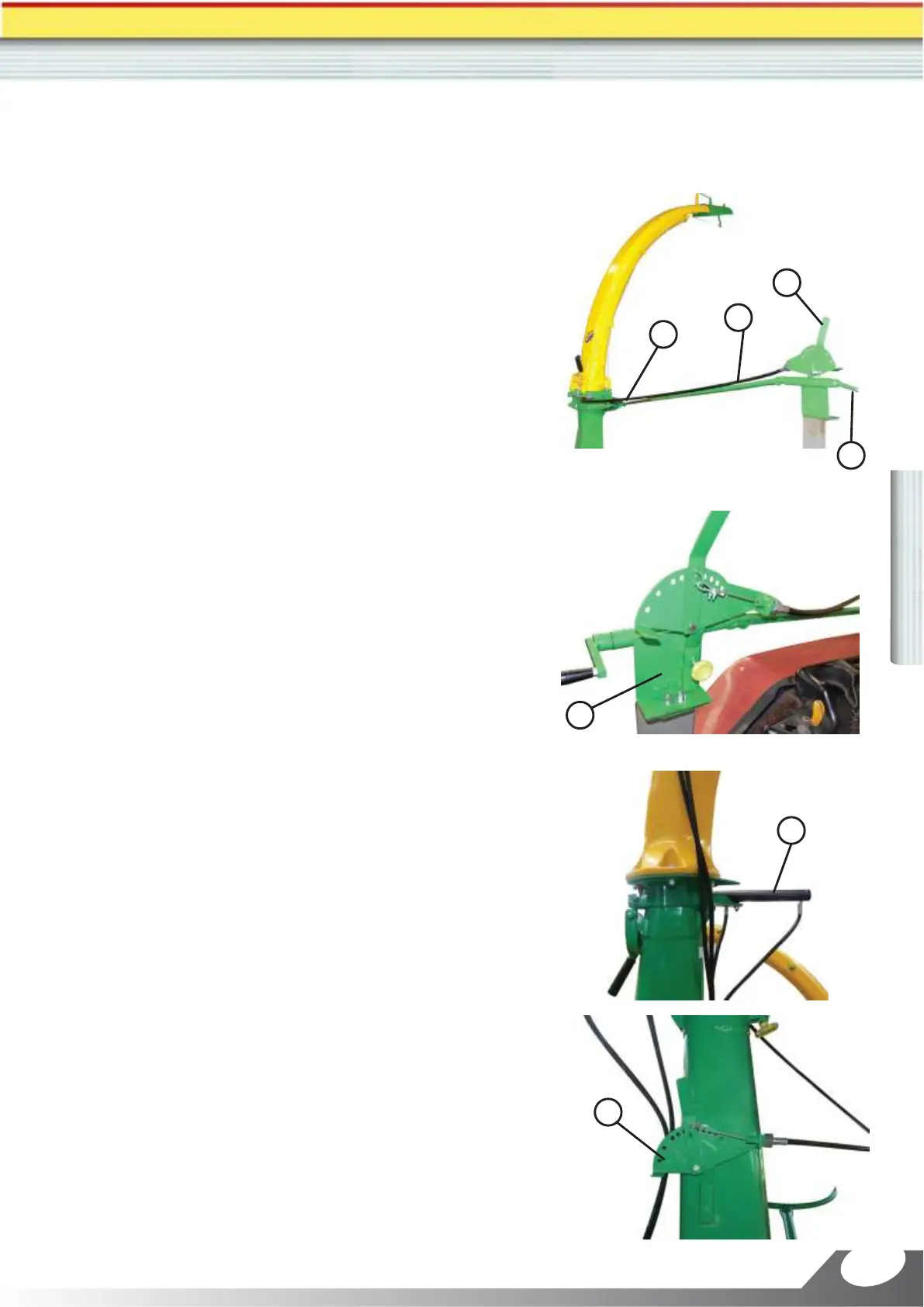

A) Mando mecânico a distancia
- Manivela de rotación de la boquilla (1).
- Rosca sin fin (2).
- Palanca de mando del deflector (3).
- Vástago del huso (4).
1
3
4
2
Instalación del mando
El soporte (5) del mando a distancia debe ser isntalado
en la parte más adecuada del tractor, para que el
operador pueda acceder fácilmente y pueda ejecutar
todas las operaciones de manera rápida y precisa.
Es de responsabilidad del propietario de la máquina
definir el local más adecuado para la instalación del
mando.
Posición de la boquilla de descarga
Empuje la boquilla hasta la posición deseada girando la
manivela (1)
Posición del deflector
Empuje la palanca (3) hacia adelante o hacia atrás,
ajustando la apertura del deflector.
5
B) Comando Semi-hidráulico
- Palanca de mando del deflector (3).
- Pistón del giro del tubo de salida (6).
3
6
Posición del la boquilla de descarga
Active el comando hidráulico de la rotación de la
boquilla para moverlo (instrucciones de montage de las
mangueras, consulte "Comando hidráulico" en la
página siguiente).
Posición del deflector
a) Empuje la palanca (3) hacia adelante o hacia atrás,
ajustando la apertura del deflector.
MANUAL TECNICO DE OPERACIÓN - COSECHADORA JF C40 C60 y C120 SÉRIE 2
