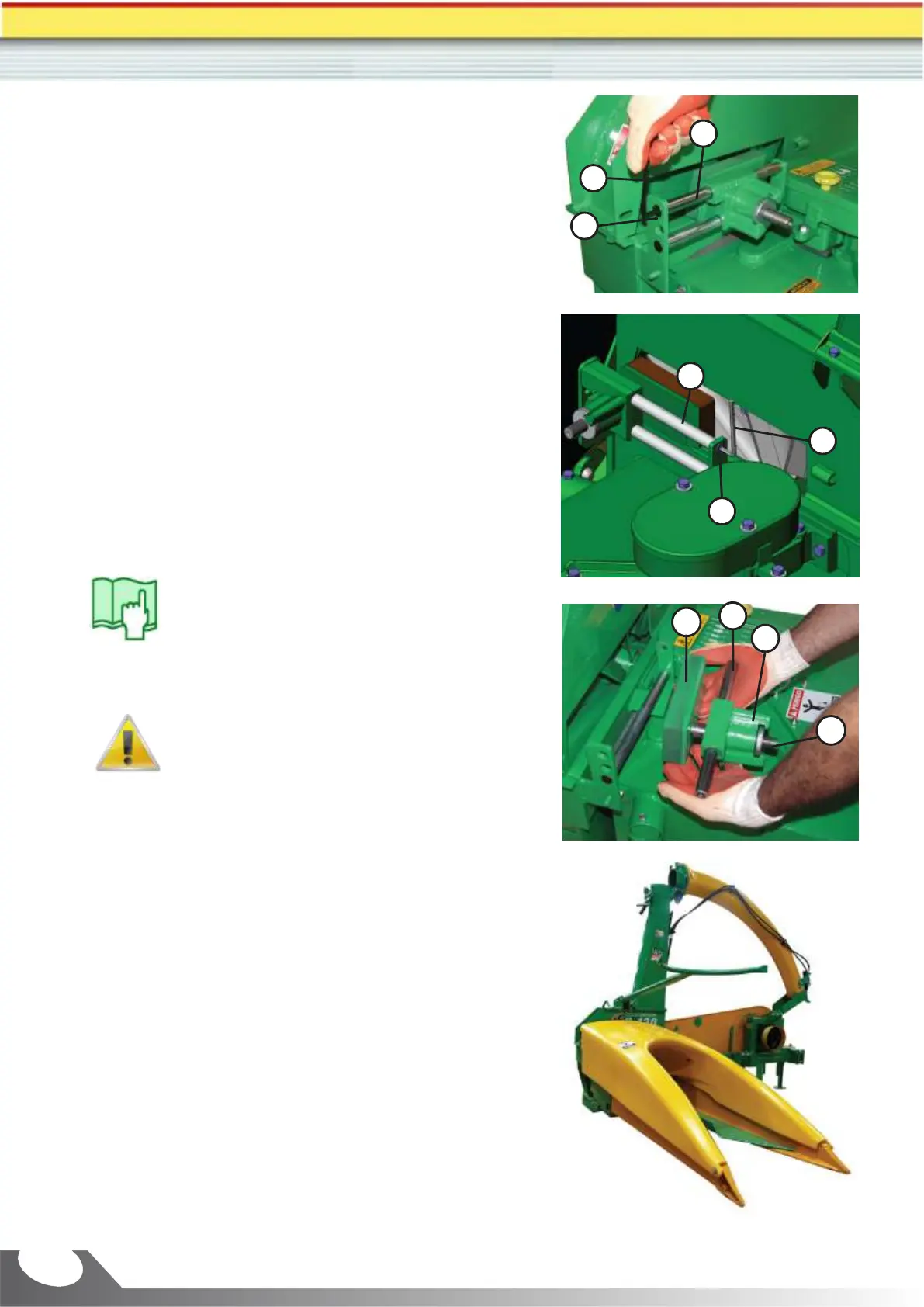

b) Usando una llave Allen (5), quite los tornillos (6 y 7)
del soporte superior (8).
c) Desenganche el soporte superior (8) y quite el
afilador (9).
d) Quite la tuerca de fijación (10) y quite el conjunto eje
y piedra (1).
Obs.: El conjunto eje y piedra (1) forman una pieza
única y no pueden ser solicitadas separadamente,
pues la piedra es pegada en la fábrica con un adhesivo
especial.
e) Instale un nuevo conjunto piedra y eje en el afilador
(9).
f) Vuelva a instalar el afilador (9), siguiendo el orden
contrario al desmontaje.
Asegúrese que todos los componentes estén
debidamente ajustados.
Atención:
Jamás opere la máquina sin las defensas,
tapas y carenados.
Nota:
Use siempre equipos de protección
individual adecuados, pues la proximidad
del afilador a las cuchillas puede provocar
lesiones y cortes.
