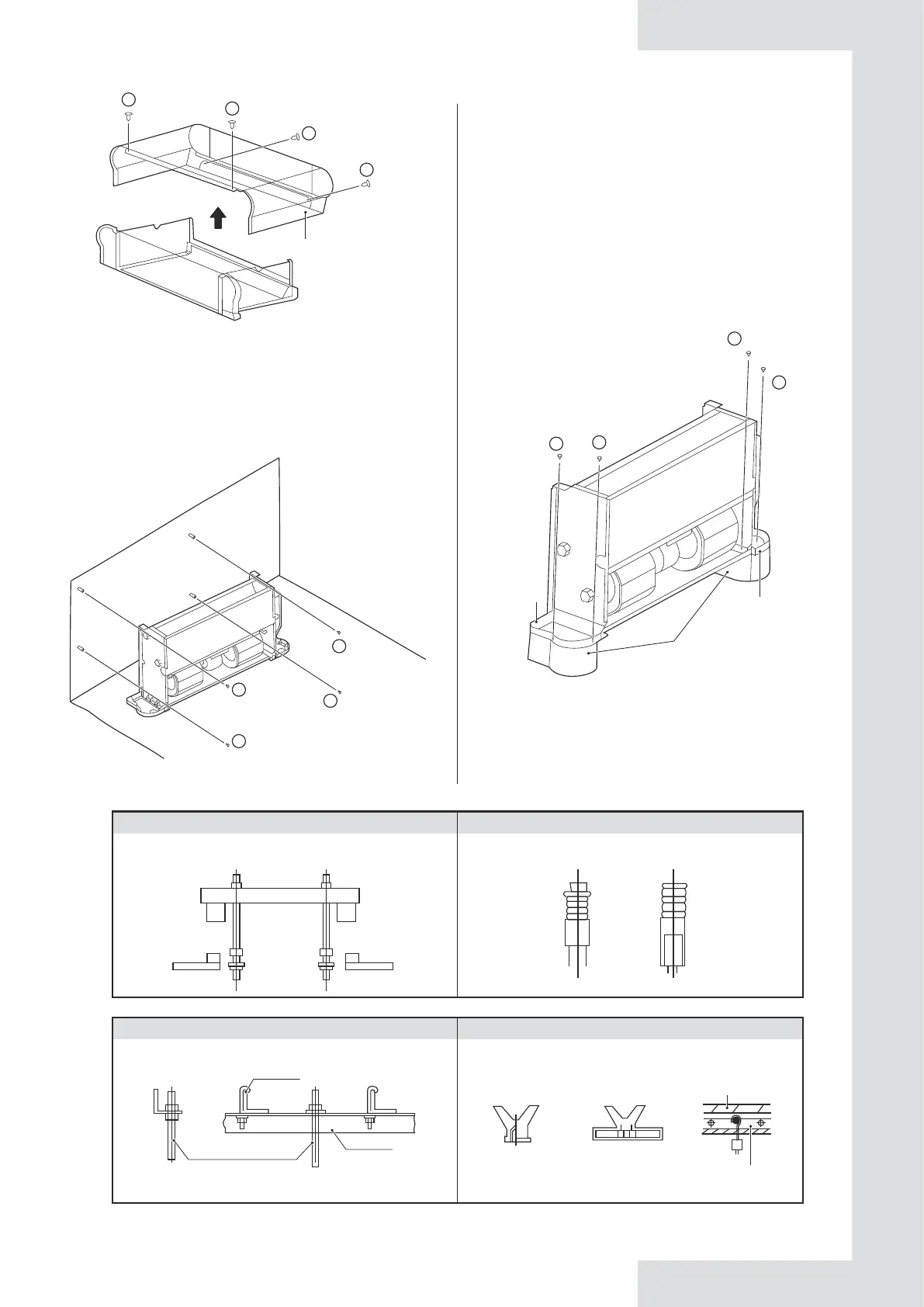

Figura 5-4 Instalación de los tornillos de elevación
Figura 5-1
Marque los lugares para instalar los tornillos en la pared de
acuerdo con los orificios de montaje de la unidad o las
dimensiones especificadas en la Figura 5-12. La
tubería de drenaje para el agua de condensación debe
ser lo suficientemente suave para permitir la descarga
de agua sin obstrucciones.
Como se muestra en la Figura 5-2, fije cuatro tornillos (①)
en una estructura de obra adecuada.
Las patas que se muestran en la Figura 5-3 son
opcionales. Puede adquirirlas por separado e
instalarlas como se indica a continuación:
1. Coloque las patas junto a la unidad que va a
instalar.
2. Coloque los orificios de montaje en la base de la
unidad en el pasador correspondiente de los pies e
instale los tornillos ①* 2 y ②* 2 para fijar los pies
de acuerdo con la Figura 5-3.
2
2
1
1
1
1
Figura 5-2 Diagrama para fijar el cuerpo de la unidad
1
1
Base
Pies
Figura 5-3
3) Si va a instalar la unidad en el techo, siga los
pasos que se indican a continuación.
Para que coincida con la estructura existente, ajuste las
vueltas de los tornillos de acuerdo con las dimensiones
de la unidad.
Base
Estructura de madera Estructura de hormigón original
Coloque la varilla cuadrada en la viga
para fijar los pernos de elevación.
Use pernos incrustados y de anclaje.
Marco de acero Nueva estructura de losa de hormigón
Ajuste directamente y utilice una escuadra de acero como apoyo.
Ajustar utilizando dispositivos integrados y
tornillos incrustados.
Pieza de inserción
tipo cuchilla
Pieza de inserción
tipo deslizante
Barra reforzada
Perno incrustado (perno
colgante e incrustado de tubería)
Perno de suspensión
Perno de suspensión
Escuadra de acero
de apoyo
09
2
2
1
1
Montaje de la
carcasa
