Johnson MISTRAL Series User Manual

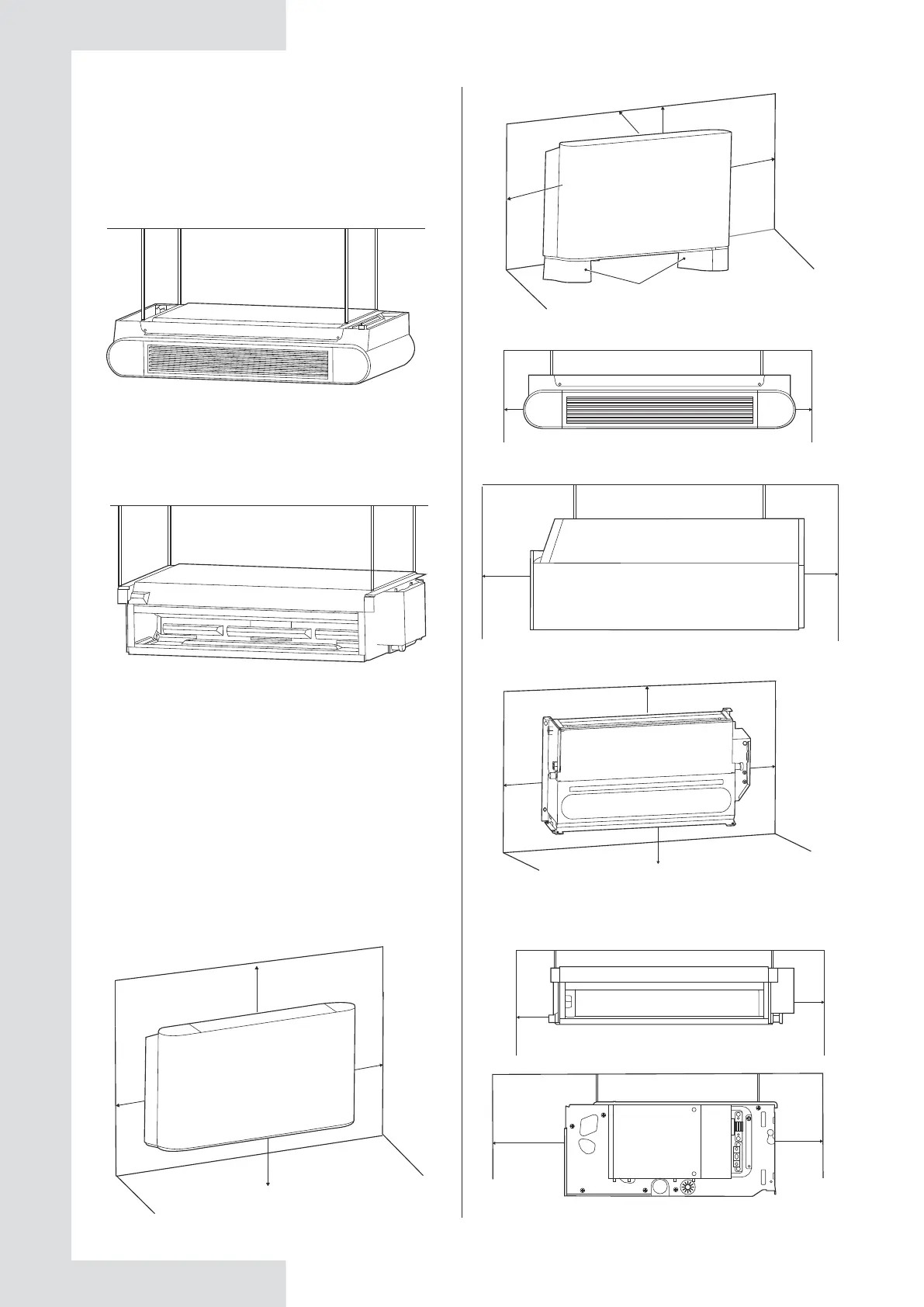

Figura 5-5 Diagrama de la unidad expuesta en techo
Figura 5-7
Figura 5-8
Figura 5-9 Posición techo expuesta
Figura 5-11 Techo oculto
a
a
a
a
a
a
a
Pies
c
a
b
b
Figura 5-10 Posición vertical expuesta
a a
b
b
10
Figura 5-6 Diagrama de la unidad integrada en techo
5.3.1 Espacio y colocación
Una colocación o instalación incorrectas pueden
aumentar los ruidos y las vibraciones de la unidad
durante el funcionamiento.
Si no se reserva suficiente espacio durante la
instalación, puede dificultar el mantenimiento y se
reducirá el rendimiento del sistema.
La unidad permite la instalación vertical, siempre que
se disponga de antemano la colocación correcta. Como
se muestra a continuación, a es mayor que 150 mm, b
mayor que 90 mm, c mayor que 50 mm y d mayor que
1500 mm.
d
d
d
d
d
V.1
