Johnson MISTRAL Series User Manual

Heat exchanger Air outlet grille Drain pan
Electric
control
box
BaseFanFilterMotorCasing
Water
inlet
joint
Water
outlet
joint
Heat exchanger Air outlet grille Drain pan
Electric
control
box
FanFilterMotorReturn air cover
Water
inlet
joint
Water
outlet
joint
Drain
pipe
connection
06
Seuls des techniciens qualiés ayant de l'expérience en matière de système et d'appareils de réfrigération peuvent
effectuer l'entretien. Des gants adéquats sont nécessaires.

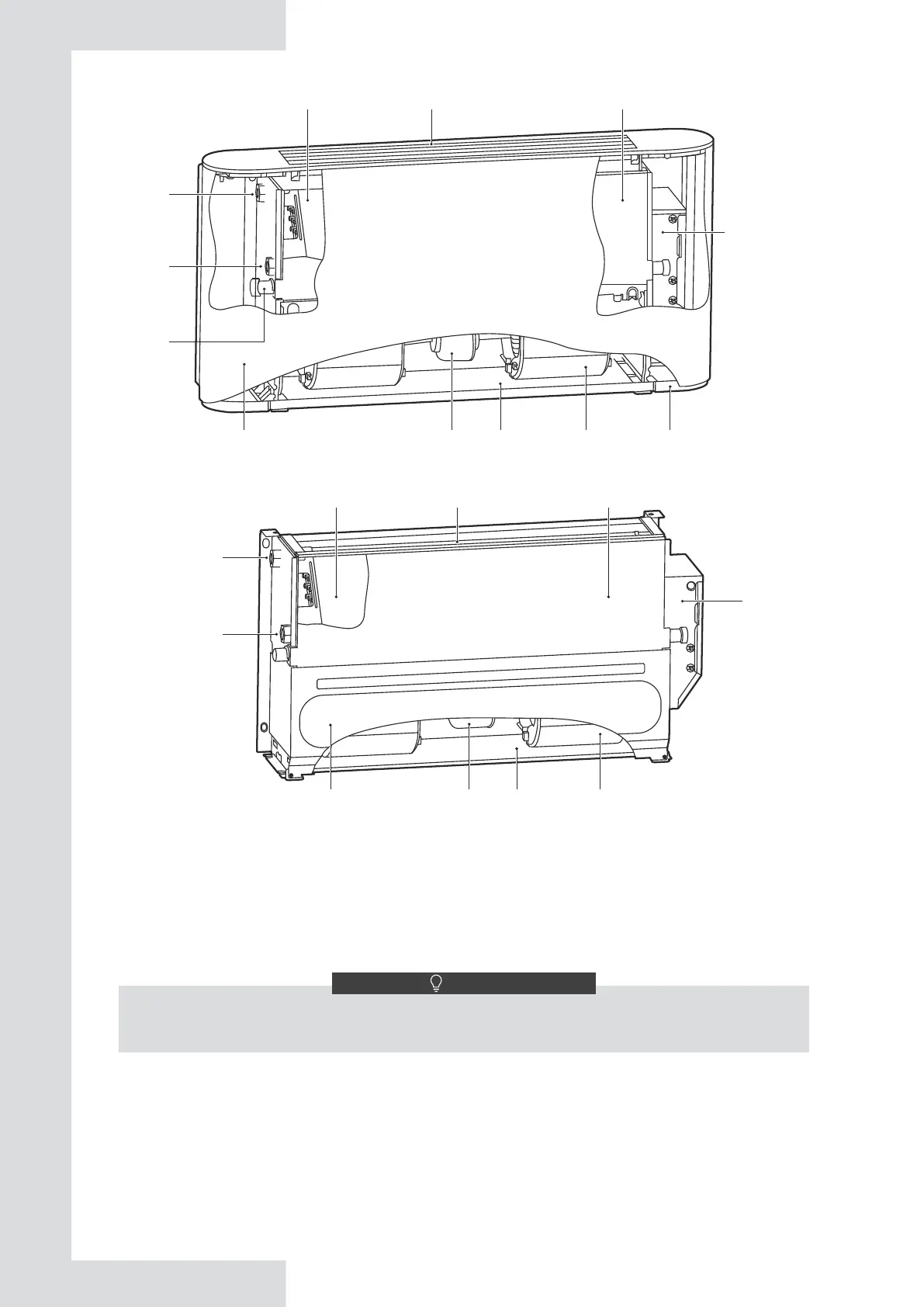

Schéma 4-2 Schéma de l'appareil (apparent)
Schéma 4-3 Schéma de l'appareil (occulte)
Pour le système à 2 tubes et le serpentin d'eau froide à quatre tubes, les joints d'arrivée et sortie d'eau sont G3/4. Pour le
serpentin d'eau chaude à quatre tubes, les joints d'arrivée et sortie d'eau sont G1/2.
La carcasse de l'appareil est en acier galvanisé ; le ltre à air est en bre de nylon, et le ltre à air en alliage d'aluminium peut
être personnalisé ; le moteur dispose d'une protection interne contre la surchauffe et d'une protection contre la surintensité ;
un ventilateur rotatif centrifuge est utilisé ; un matériau d'insonorisation (éponge) est utilisé ; l'échangeur de chaleur à ailette
est composé d'un tube en cuivre et d'une ailette en aluminium, et le raccordement du tube de l'échangeur de chaleur peut être
changé sur place.
4.2.2 Entretien
Avant de réaliser l'entretien ou les vérications, débranchez l'appareil, fermez l'interrupteur principal en posant un signe de
mise en garde an d'avertir d'autres personnes qu'il ne faut pas rebrancher l'appareil par accident.
1) Entretien de routine
2) Une fois par mois
Vériez si le ltre à air est propre. Le ltre à air peut être nettoyé car il est en bre. Quand l'appareil se trouve dans une période
de fonctionnement, vériez son ltre à air chaque mois.
3) Une fois tous les six mois
Vériez si l'échangeur de chaleur et le tuyau d'évacuation de condensat sont propres. Une fois l'appareil débranché, démontez
l'appareil an d'examiner l'échangeur de chaleur et le tuyau d'évacuation du condensat.
NOTE
