2
2
1
1
Casing
assembly
2
2
2
2
1
1
FanFan
Upper propeller
housing
Filter
Motor
2
2
2
2
1
1
1
1
1
1
1
Heat
exchanger
Temperature
sensor plug
Drain pan
2
2
1
1
Casing
assembly
Electric
control
box
1
1
07
4) Si besoin, vous devez :
a) Retirez les corps étrangers qui peuvent entraver le ux d'air.
b) Retirez la poussière avec de l'air comprimé ou de l'eau propre an d'éviter d'endommager l'échangeur de chaleur.
c) Séchez avec de l'air comprimé.
d) Cherchez toute éventuelle impureté logée dans le tuyau d'évacuation et pouvant entraver le ux d'air.
e)Vériezsilesystèmecontientdel'air.
●
Faites démarrer le système et laissez fonctionner pendant quelques minutes.
●
Arrêtez le système.
●
Ouvrez le clapet de refoulement d'air pour évacuer l'air.
●
Répétez cette opération jusqu'à évacuation complète de l'air.
5) Réalisez l'entretien des circuits.
Vériez si le cordon d'alimentation, les contacts électriques, les bornes, etc. sont desserrés ou abîmés.
6) Si le moteur doit être remplacé, suivez les étapes suivantes :
a) Débranchez l'appareil.
b) Comme présenté dans le Schéma 4-4, retirez les vis
①
*2 et
②
*2 et la carcasse.
c) Comme présenté dans le Schéma 4-5, retirez les vis
①
*2 pour extraire le ltre. Ensuite, retirez le volute supérieur.
Puis, retirez les quatre vis (
②
) qui xent le moteur, pour débrancher le câble du moteur et la carte mère. Ensuite, extrayez le
ventilateur et le moteur.
Démontez le ventilateur pour accéder au moteur.
Remettez en place le moteur en suivant les instructions dans le sens inverse.

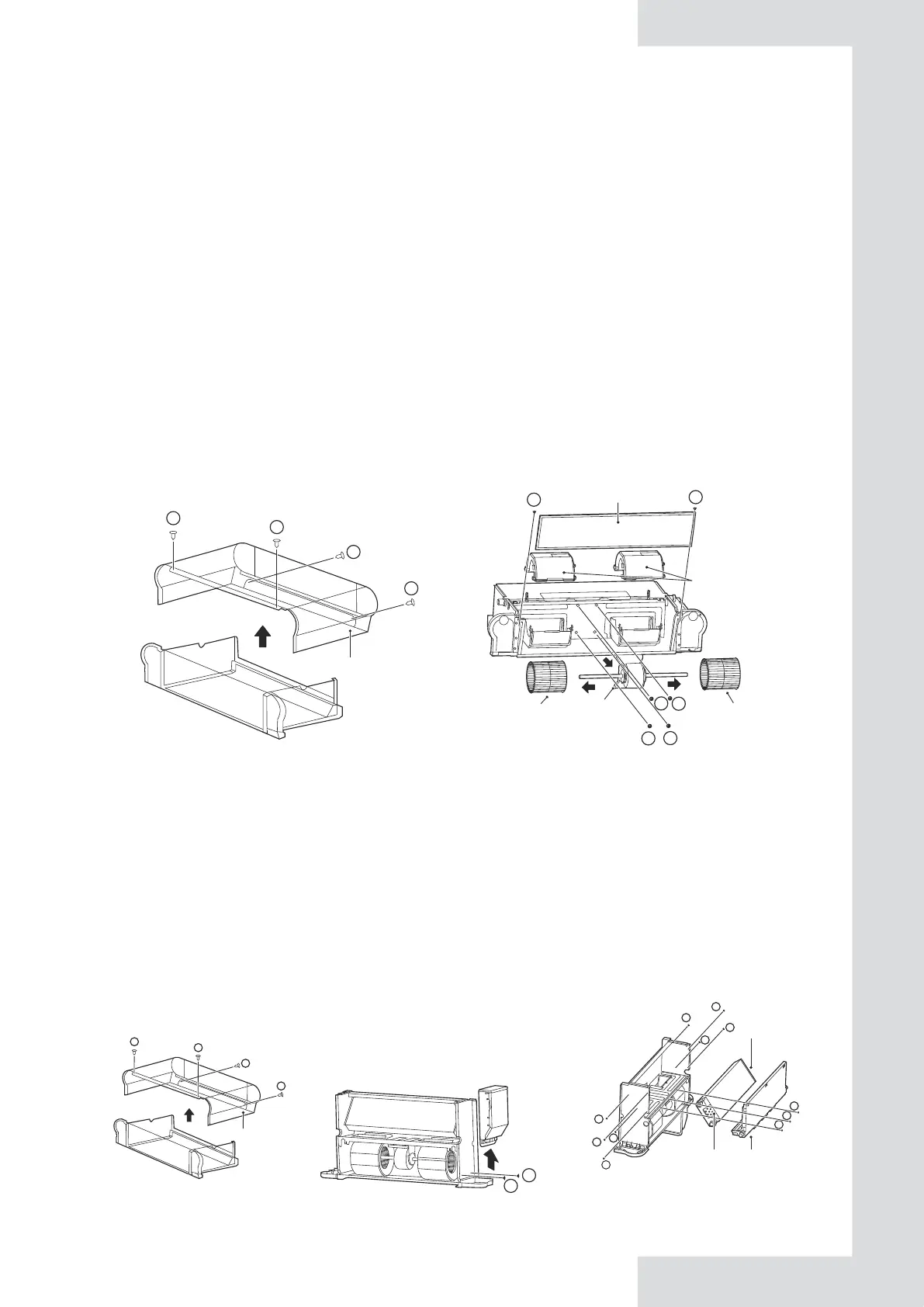

Schéma 4-4 Retrait de la carcasse
Schéma 4-5 Retrait du ltre, volute supérieur et vis de moteur
7) Si l'échangeur de chaleur doit être remplacé, suivez les étapes ci-dessous :
a) Débranchez l'appareil.
b) Débranchez l'alimentation.
c) Comme indiqué dans le Schéma 4-6, retirez les vis
①
*2 et
②
*2 puis la carcasse.
d) Purgez le serpentin.
e) Démontez les tubes intérieurs et extérieurs.
f) Comme indiqué dans le Schéma 4-7, retirez les vis
①
*2 pour retirer le boîtier de commande électrique.
g) Comme indiqué dans le Schéma 4-8, retirez les vis
①
*7 pour retirer le bac de récupération. Ensuite, retirez les vis
②
*4
pour retirer l'échangeur de chaleur.
h) Tirez la prise du capteur de température.
Remettez en place l'échangeur de chaleur en répétant le processus à l'envers.
Schéma 4-6 Retrait de la
carcasse
Schéma 4-7 Retrait du boîtier de
commande électrique
Schéma 4-8 Retrait du bac de récupération
et de l'échangeur de chaleur
