NOTA
As operações de manutenção só podem ser realizadas por técnicos qualificados que tenham experiência com
a unidade e o sistema de refrigeração. A utilização de luvas adequadas é obrigatória.
No sistema de tubo duplo e bobina de água fria de quatro tubos, as juntas de entrada e saída de água são do tipo G3/4. Na
bobina de quatro tubos de água fria, as juntas de entrada e saída de água são do tipo G1/2.
A caixa da unidade é feita de aço galvanizado; o filtro de ar é feito de fibra de nylon e o filtro de ar de liga de alumínio pode
ser personalizado. O motor tem protecção interna contra sobreaquecimento e protecção contra sobrecorrente; é utilizado um
ventilador centrífugo rotativo e material à prova de som do tipo esponja. O permutador de calor aletado é composto por tubo
de cobre e folha de alumínio, e a ligação do tubo permutador de calor pode ser trocada no local.
4.2.2 Manutenção
Antes de efectuar manutenção ou verificações, desligar a unidade da fonte de alimentação, manter o interruptor principal
fechado com um sinal de aviso anexado, para evitar que outros o voltem a ligar acidentalmente.
1) Manutenção de rotina
2) Uma vez por mês
Verificar se o filtro de ar está limpo. O filtro de ar é lavável, uma vez que é feito de fibra. Quando a unidade estiver a ser
utilizada, certifique-se de verificar o filtro de ar todos os meses.
3) Uma vez de seis em seis meses
Verificar se o permutador de calor e o tubo de drenagem do condensado estão limpos. Após desligar a corrente, desmontar a
unidade para verificar o permutador de calor e o tubo de drenagem de condensado.
Permutador
de calor
Grelha de saída de ar Bandeja de drenagem
Caixa de
controle
elétrico
BaseVentilador
Motor Filtro

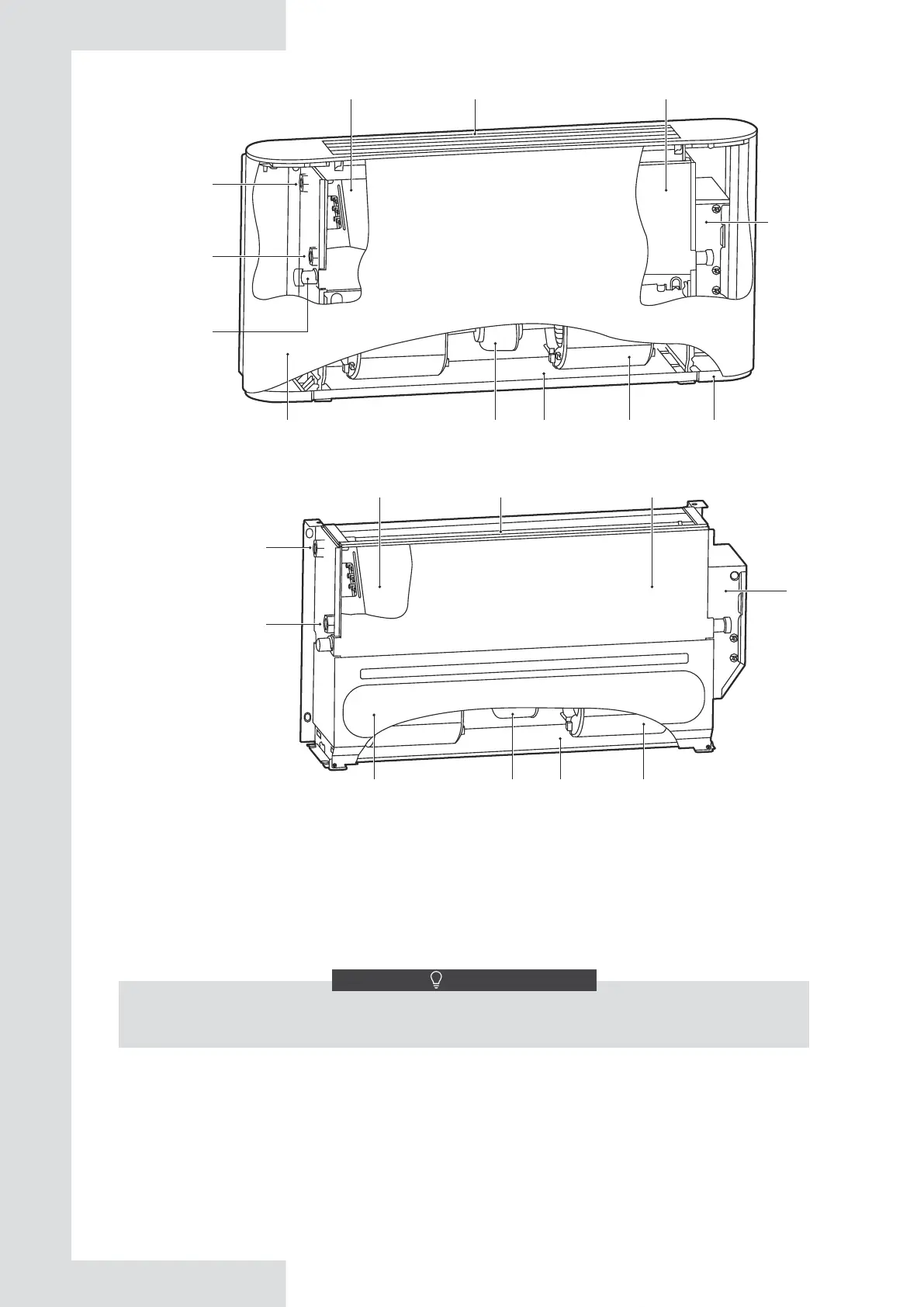

Figura 4-2 Diagrama da unidade (exposta)
Capa
Selo de
ligação de
água
Selo de
ligação de
água
Permutador
de calor
Grelha de saída de ar Bandeja de drenagem
Ventilador
Cobertura aérea de retorno Motor Filtro
Figura 4-3 Diagrama da unidade
06
Ligação
de tubagem
de drenagem
V.1
Caixa de
controle
elétrico
Selo de
ligação de
água
Selo de
ligação de
água
