Johnson MISTRAL Series User Manual

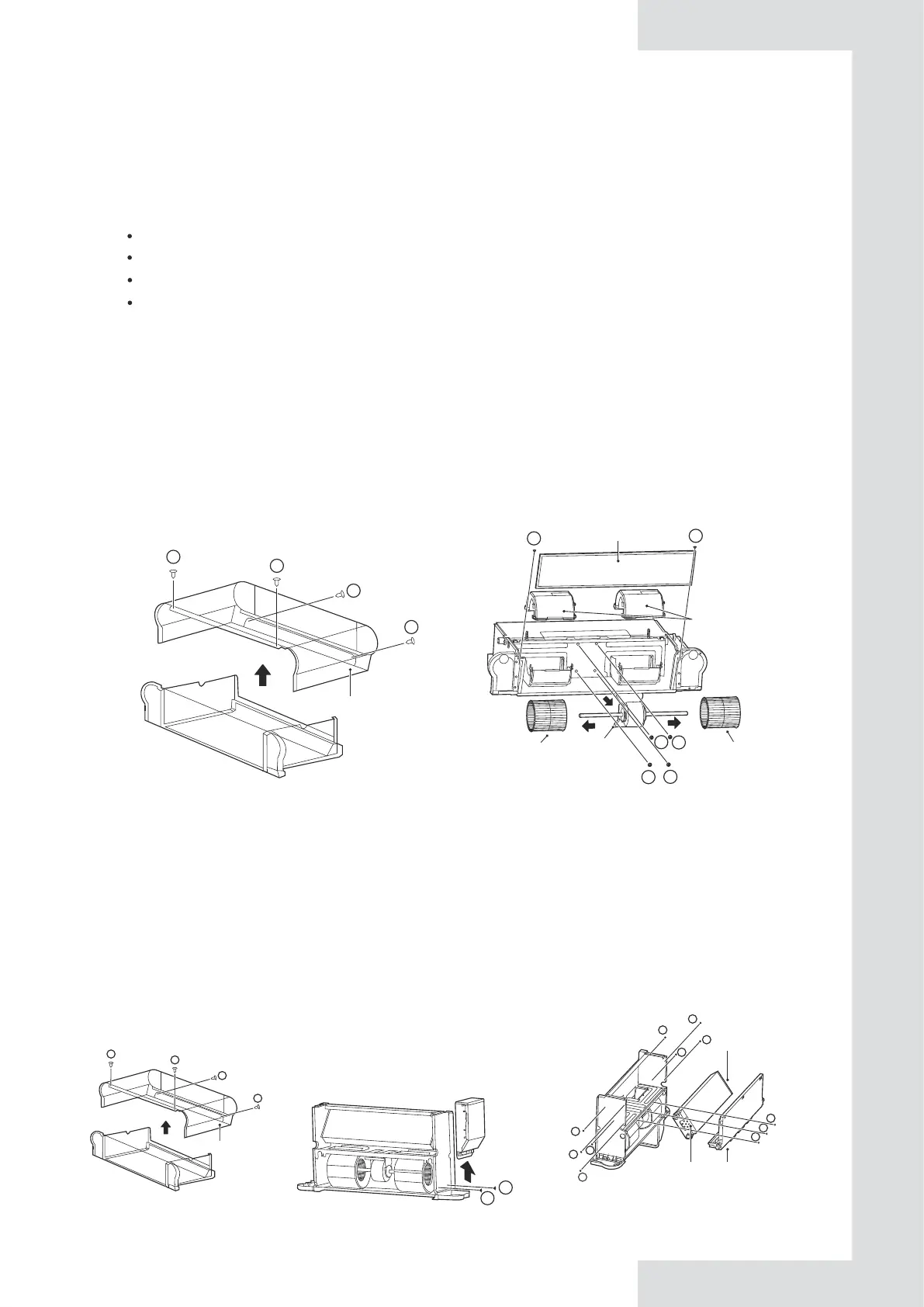

Figura 4-4 Remoção da capa
Figura 4-6 Remoção da capa
Figura 4-8 Remoção da bandeja de drenagem e
do permutador de calor
Figura 4-5 Remoção do filtro, do difusor superior e dos parafusos do motor
a) Desligar a unidade
b) Como mostrado na Figura 4-4, remover os parafusos ①*2 e ②*2 e depois o alojamento.
c) Como mostrado na Figura 4-5, remover os parafusos ①*2 para remover o filtro.
Em seguida, remover o difusor superior.
Depois disto, remover os quatro parafusos (②) que fixam o motor, para desligar o cabo do motor e a placa principal. Em
seguida, remover o ventilador e o motor.
Remover primeiro o ventilador de modo a chegar ao motor.
Reinstalar o motor na ordem inversa.
7) Se o permutador de calor precisar de ser substituído, seguir os passos abaixo:
a) Desligar a unidade
b) Desconectar o abastecimento de água.
c) Como mostrado na Figura 4-6, remover os parafusos ①*2 e ②*2 e depois a caixa.
d) Drenar a bobina
e) Desmontar os tubos de entrada e saída.
f) Como mostrado na Figura 4-7, remover os parafusos ①*2 para remover a caixa de controlo eléctrico.
g) Como mostrado na Figura 4-8, remover os parafusos ①*7 para remover a bandeja de drenagem. Em seguida,
remover os parafusos ②*4 para remover o permutador de calor.
h) Remover a ligação do sensor de temperatura Instalar o permutador de calor com a ordem inversa.
2
2
1
1
Montagem
da capa
2
2
2
2
1
1
1
1
1
1
1
Permutador de
calor
Conexión del
sensor de
temperatura
Bandeja de drenagem
07
2
2
1
1
Montagem
da capa
Iniciar e deixar o sistema a funcionar durante alguns minutos.
Parar o sistema.
Abrir a válvula de libertação de ar para remover o ar.
Repetir esta operação até que todo o ar tenha sido expulso.
5) Manutenção dos circuitos
Verificar se o cabo de alimentação, contactos eléctricos, terminais, etc., estão soltos ou danificados.
6) Se o motor precisar de ser substituído, siga estes passos:
4) Se necessário, deve:
a) Remover qualquer matéria estranha que possa impedir o fluxo de ar.
b) Remover o pó com ar comprimido ou água limpa e evitar danificar o permutador de calor.
c) Secar com ar comprimido.
d) Verificar se não existem impurezas no tubo de drenagem que possam impedir o fluxo de água.
e) Verificar a existência de ar no sistema.
2
2
2
2
1
1
VentiladorVentilador
Capa superior
do impulsor
Filtro
Motor
Caixa de
controle
elétrico
1
Figura 4-7 Remoção do controle eléctrico
V.1
1
