JOPEVI J-239 - Página 22

To Next Page

To Previous Page

PAGE

232

231

216

190

202CA

227227

228228

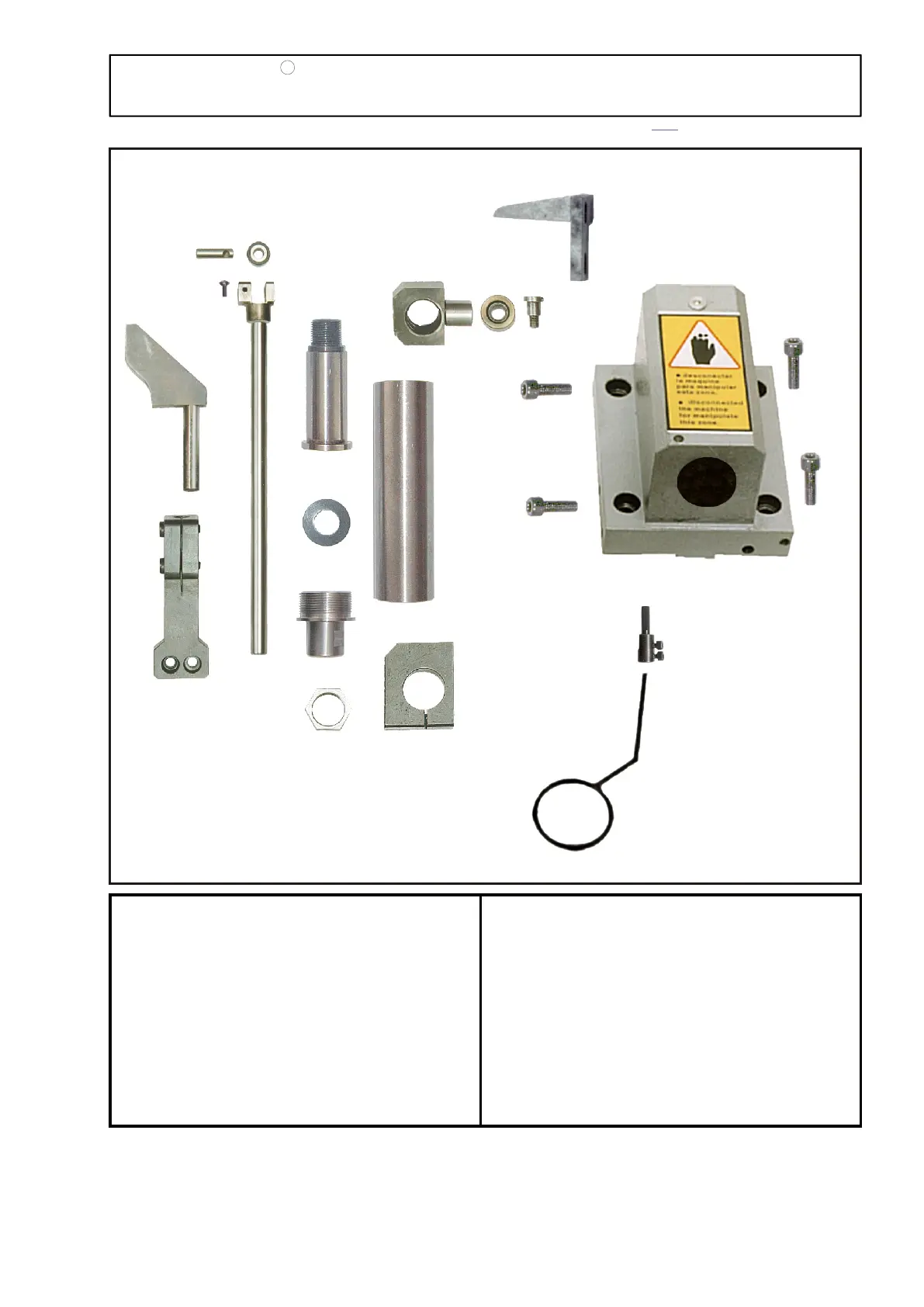

Part nº 62 Screw to fix plunger housing (4)

Part nº 165 Ring guard

Part nº 165H Ring guard bracket

Part nº 190 Plunger

Part nº 183CA Upper part of washer compensator axle

Part nº 184CA Lower part of washer compensator axle

Part nº 185CA Washer for compensator axle

Part nº 202CA Plunger housing for part nº 215CA

Part nº 215CA Upper guide collar washer compensator

Part nº 216 Lock nut

Part nº 222 Upper guide

Part nº 223 Plunger guide wheel for part nº 222

Part nº 224 Screw for part nº 223

Part nº 225CA Bottom plunger collar for part nº 184CA

Part nº 227 Raceway cam

Part nº 228 Raceway cam bracket

Part nº 230 Driving stem

Part nº 231 Driving stem guide wheel

Part nº 232 Driving stem pin

Part nº M4x8 Screws M4x8 to fix part nº 232

165165

165H

M4X8

225CA

222CA

223

224

184CA

183CA

215CA

185CA

230

MODEL J-239

JOPEVI

Note: The pictures are not on

the same size scale.
