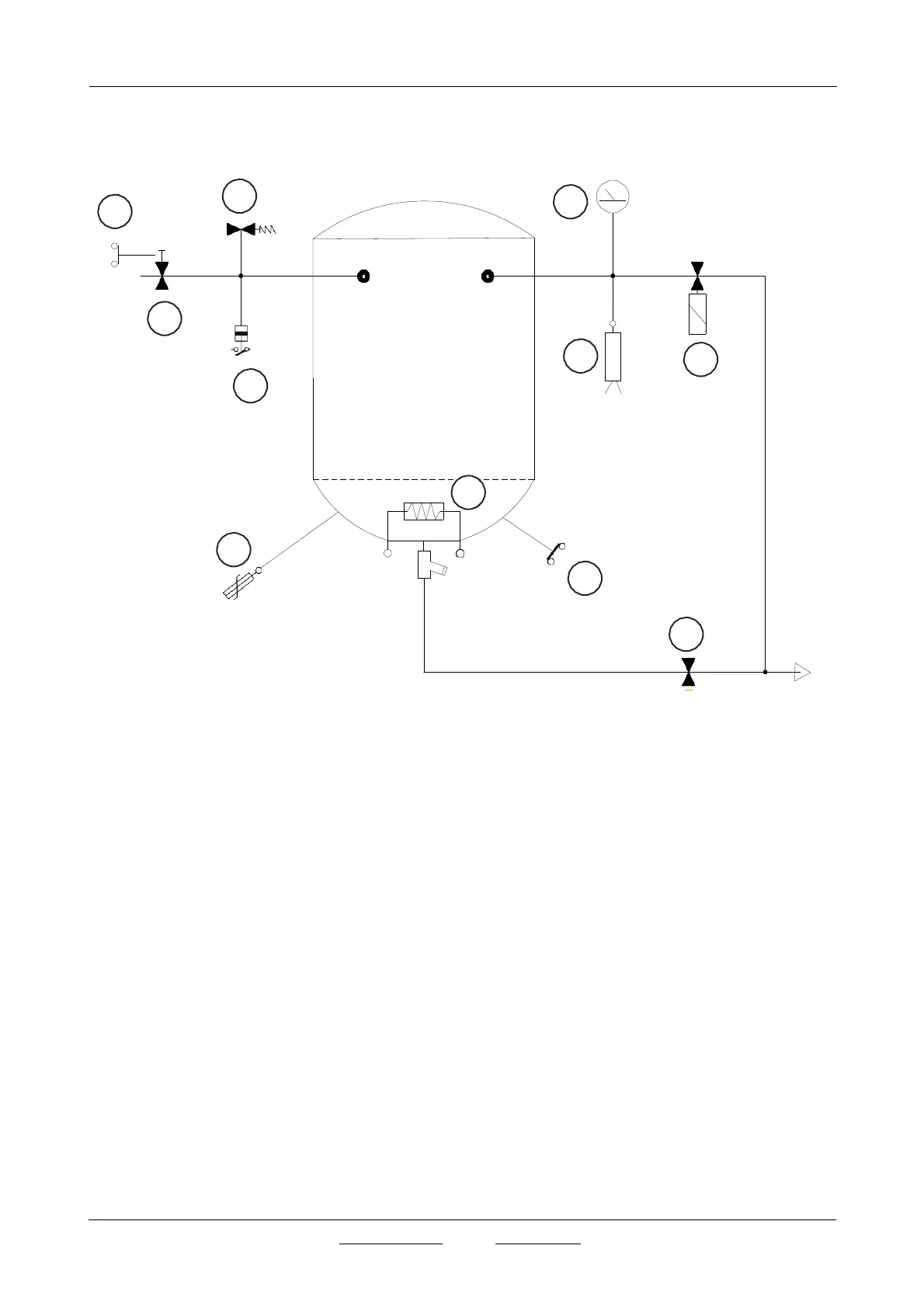

13 Schéma hydraulique
Pos.
Description
Code
4
Pressostat
16212
6
Micro rupteur vanne
20067
7
Sonde Pt100
43071
9
Electrovanne purge
16057
12
Résistance
39158/39001
15
Vanne sécurité 3/8’’
34200
16
Vanne manuelle vapeur
34556
18
Thermostat
43031
20
Vanne vide
34058
6
15
17
16
19
9
4
1
1
2
2
7
18
20
