6 Caractéristiques techniques
6.1 Pupitre de commande CS-1CU
Nombre de stations max. : . 50 (max. 25 par
branchement)
Longueur de câble max. : . . 100 m
Entrées “Line in”, “Telephone in”, “Insertion in”
Branchement : . . . . . . . . RCA
Sensibilité : . . . . . . . . . . . 200 mV
Niveau max. : . . . . . . . . . 3,5 V
Impédance : . . . . . . . . . . 33 kΩ
Entrée “Recorder in”
Branchement : . . . . . . . . RCA
Sensibilité : . . . . . . . . . . . 100 mV
Niveau max. : . . . . . . . . . 1,8 V
Impédance : . . . . . . . . . . 47 kΩ
Entrée “Microphone”
Branchement : . . . . . . . . XLR
Sensibilité : . . . . . . . . . . . 1,6 mV
Niveau max. : . . . . . . . . . 2 V
Impédance : . . . . . . . . . . 1,3 kΩ
Alimentation fantôme : . . 12V ±1V via 2 × 680 Ω
Sorties “Line out”, “Telephone out”, “Insertion out”
Branchement : . . . . . . . . RCA
Niveau de sortie nominal : 200 mV
Niveau de sortie max. : . 3,5 V
Impédance : . . . . . . . . . . 500 Ω
Sortie “Recorder out”
Branchement : . . . . . . . . RCA
Niveau de sortie nominal : 32 mV
Niveau de sortie max. : . .1 V
Impédance : . . . . . . . . . . 500 Ω
Connexions stations “Trunk in /out”
Branchements : . . . . . . . prises DIN 7 pôles
Alimentation : . . . . . . . . . . . 100 – 264 V~/50 – 60 Hz
Consommation : . . . . . . . . . max. 90 VA
Température fonc. : . . . . . . 0 – 40 °C
Dimensions : . . . . . . . . . . . . 360 × 150 × 90 mm
Poids : . . . . . . . . . . . . . . . . 1745 g
6.2 Stations CS-1CH et CS-1DU
Type microphone : . . . . . . . Back-électret
Caractéristique : . . . . . . . . . cardioïde
Bande passante : . . . . . . . . 50 – 18 000 Hz
Pression sonore max. : . . . . 125 dB pour THD 1 %
Longueur de câble : . . . . . . 2,1 m
Dimensions (sans micro) : . 170 × 115 × 65 mm
Longueur col de cygne : . . . 400 mm
Poids : . . . . . . . . . . . . . . . . 1100 g
Tout droit de modification réservé.

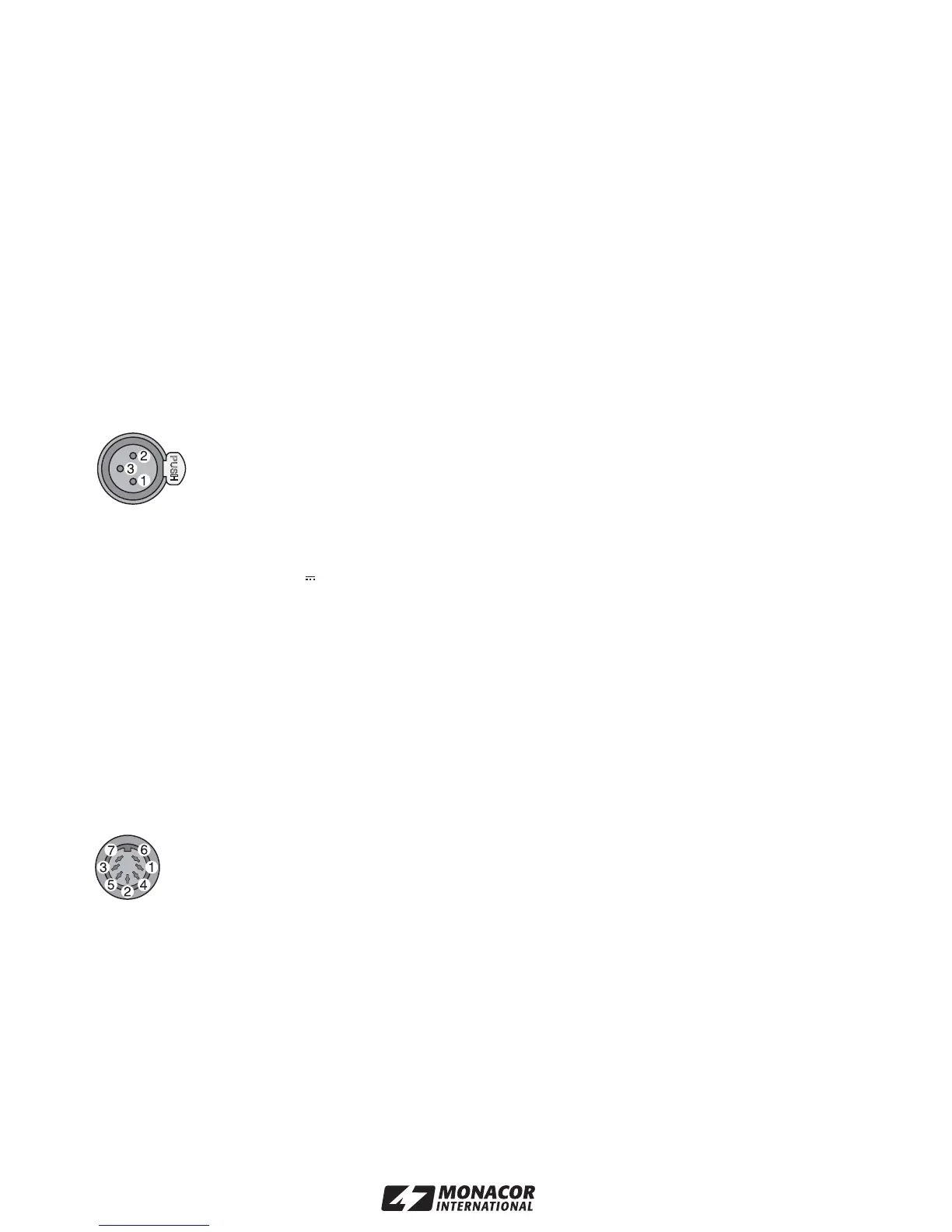

1 = Masse/alimentation fantôme -
2 = Signal +/alimentation fantôme +
3 = Signal
- /alimentation fantôme +
1 = Signal audio (micros)
2 = Masse
3 = Signal audio (haut-parleurs)
4 = Câble de commande 1
5 = Câble de commande 2
6 = Alimentation +15 V
7 = Alimentation
- 15 V
21
FRANÇAIS
Notice dʼutilisation protégée par le copyright de MONACOR
®
INTERNATIONAL GmbH & Co. KG. Toute repro-
duction même partielle à des fins commerciales est interdite.
