JTS CS-1CU User Manual

6 Especificaciones
6.1 Controlador CS-1CU
Número de bases
de micrófono: . . . . . . . . . . . Máx. 50 (máx. 25 por
conexión)
Longitud máxima del cable: 100 m
Entradas “Line in”, “Telephone in”, “Insertion in”
Conexión: . . . . . . . . . . . . RCA
Sensibilidad: . . . . . . . . . . 200 mV
Nivel máximo: . . . . . . . . . 3,5 V
Impedancia: . . . . . . . . . . 33 kΩ
Entrada “Recorder in”
Conexión: . . . . . . . . . . . . RCA
Sensibilidad: . . . . . . . . . . 100 mV
Nivel máximo: . . . . . . . . . 1,8 V
Impedancia: . . . . . . . . . . 47 kΩ
Entrada “Microphone”
Conexión: . . . . . . . . . . . . XLR
Sensibilidad: . . . . . . . . . . 1,6 mV
Nivel máximo: . . . . . . . . . 2 V
Impedancia: . . . . . . . . . . 1,3 kΩ
Alimentación phantom: . . 12V ±1V
mediante 2× 680Ω
Salidas “Line out”, “Telephone out”, “Insertion out”
Conexión: . . . . . . . . . . . . RCA
Nivel de salida nominal: . 200 mV
Nivel de salida máximo: . 3,5 V
Impedancia: . . . . . . . . . . 500 Ω
Salida “Recorder out”
Conexión: . . . . . . . . . . . . RCA
Nivel de salida nominal: . 32 mV
Nivel de salida máximo: . 1 V
Impedancia: . . . . . . . . . . 500 Ω
Conexiones “Trunk in/out” de bases de micrófono
Conexión: . . . . . . . . . . . . Tomas DIN de 7 polos
Alimentación: . . . . . . . . . . . 100 – 264 V~/50 – 60 Hz
Consumo: . . . . . . . . . . . . . . Máx. 90 VA
Temperatura ambiente: . . . 0 – 40 °C
Dimensiones: . . . . . . . . . . . 360 × 150 × 90 mm
Peso: . . . . . . . . . . . . . . . . . 1.745 g
6.2 Bases de micrófono CS-1CH y CS-1DU
Tipo de micrófono: . . . . . . . Back electret
Modelo de captación: . . . . . Cardioide
Banda pasante: . . . . . . . . . 50 – 18.000 Hz
Máx. SPL: . . . . . . . . . . . . . . 125 dB a 1 % THD
Longitud del cable: . . . . . . . 2,1 m
Dimensiones
(sin micrófono): . . . . . . . . . . 170 × 115 × 65 mm
Longitud del cuello de cisne: 400 mm
Peso: . . . . . . . . . . . . . . . . . 1.100 g
Sujeto a modificaciones técnicas.

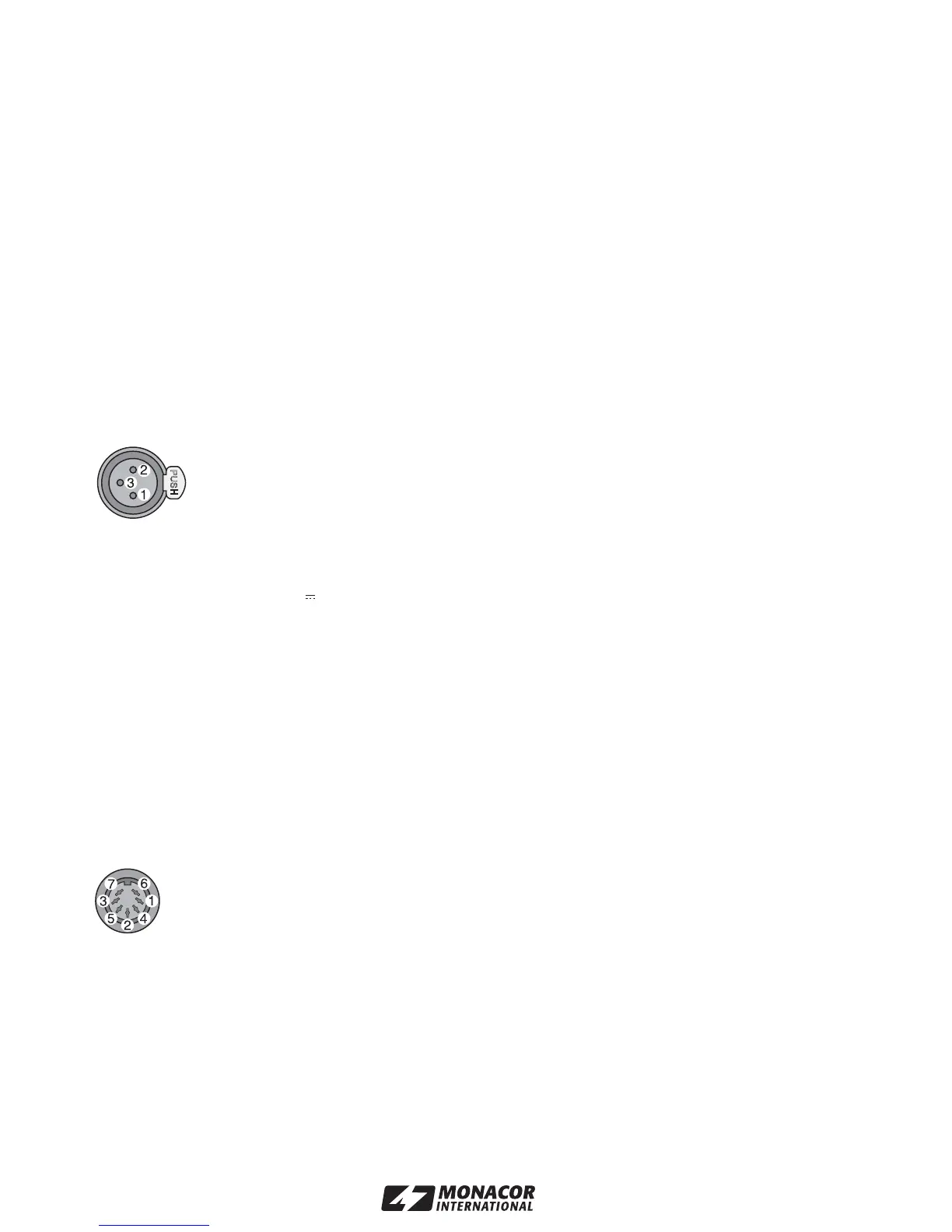

1 = Señal audio (micrófonos)
2 = Masa
3 = Señal audio (altavoces)
4 = Línea de control 1
5 = Línea de control 2
6 = Alimentación +15 V
7 = Alimentación
- 15 V
1 = masa/alimentación phantom -
2 = señal +/alimentación phantom +
3 = señal
- /alimentación phantom +
27
ESPAÑOL
Manual de instrucciones protegido por el copyright de MONACOR
®
INTERNATIONAL GmbH & Co. KG.
Toda reproducción mismo parcial para fines comerciales está prohibida.
