JTS CS-1CU User Manual

6 Technische Daten
6.1 Steuergerät CS-1CU
Anzahl der Sprechstellen: . max. 50 (max. 25 pro
Anschluss)
Max. Gesamtkabellänge: . . 100 m
Eingänge „Line in“, „Telephone in“, „Insertion in“
Anschluss: . . . . . . . . . . . Cinch
Empfindlichkeit: . . . . . . . 200 mV
Max. Pegel: . . . . . . . . . . 3,5 V
Impedanz: . . . . . . . . . . . . 33 kΩ
Eingang „Recorder in“
Anschluss: . . . . . . . . . . . Cinch
Empfindlichkeit: . . . . . . . 100 mV
Max. Pegel: . . . . . . . . . . 1,8 V
Impedanz: . . . . . . . . . . . . 47 kΩ
Eingang „Microphone“
Anschluss: . . . . . . . . . . . XLR
Empfindlichkeit: . . . . . . . 1,6 mV
Max. Pegel: . . . . . . . . . . 2 V
Impedanz: . . . . . . . . . . . . 1,3 kΩ
Phantomspeisung: . . . . . 12V ±1V über 2 ×680 Ω
Ausgänge „Line out“, „Telephone out“, „Insertion out“
Anschluss: . . . . . . . . . . . Cinch
Nennausgangspegel: . . . 200 mV
Max. Ausgangspegel: . . 3,5 V
Impedanz: . . . . . . . . . . . . 500 Ω
Ausgang „Recorder out“
Anschluss: . . . . . . . . . . . Cinch
Nennausgangspegel: . . . 32 mV
Max. Ausgangspegel: . . 1 V
Impedanz: . . . . . . . . . . . . 500 Ω
Sprechstellenanschlüsse „Trunk in/out“
Anschluss: . . . . . . . . . . . 7-pol.-DIN-Buchsen
Stromversorgung: . . . . . . . . 100 – 264 V~/50 – 60 Hz
Leistungsaufnahme: . . . . . . max. 90 VA
Einsatztemperatur: . . . . . . . 0 – 40 °C
Abmessungen: . . . . . . . . . . 360 × 150 × 90 mm
Gewicht: . . . . . . . . . . . . . . . 1745 g
6.2 Sprechstellen CS-1CH und CS-1DU
Mikrofontyp: . . . . . . . . . . . . Back-Elektret
Richtcharakteristik: . . . . . . . Niere
Frequenzbereich: . . . . . . . . 50 – 18 000 Hz
Max. Schalldruck: . . . . . . . . 125 dB bei 1 % Klirr -
faktor
Kabellänge: . . . . . . . . . . . . 2,1 m
Abmessungen
(ohne Mikrofon): . . . . . . . . . 170 × 115 × 65 mm
Schwanenhalslänge: . . . . . 400 mm
Gewicht: . . . . . . . . . . . . . . . 1100 g
Änderungen vorbehalten.

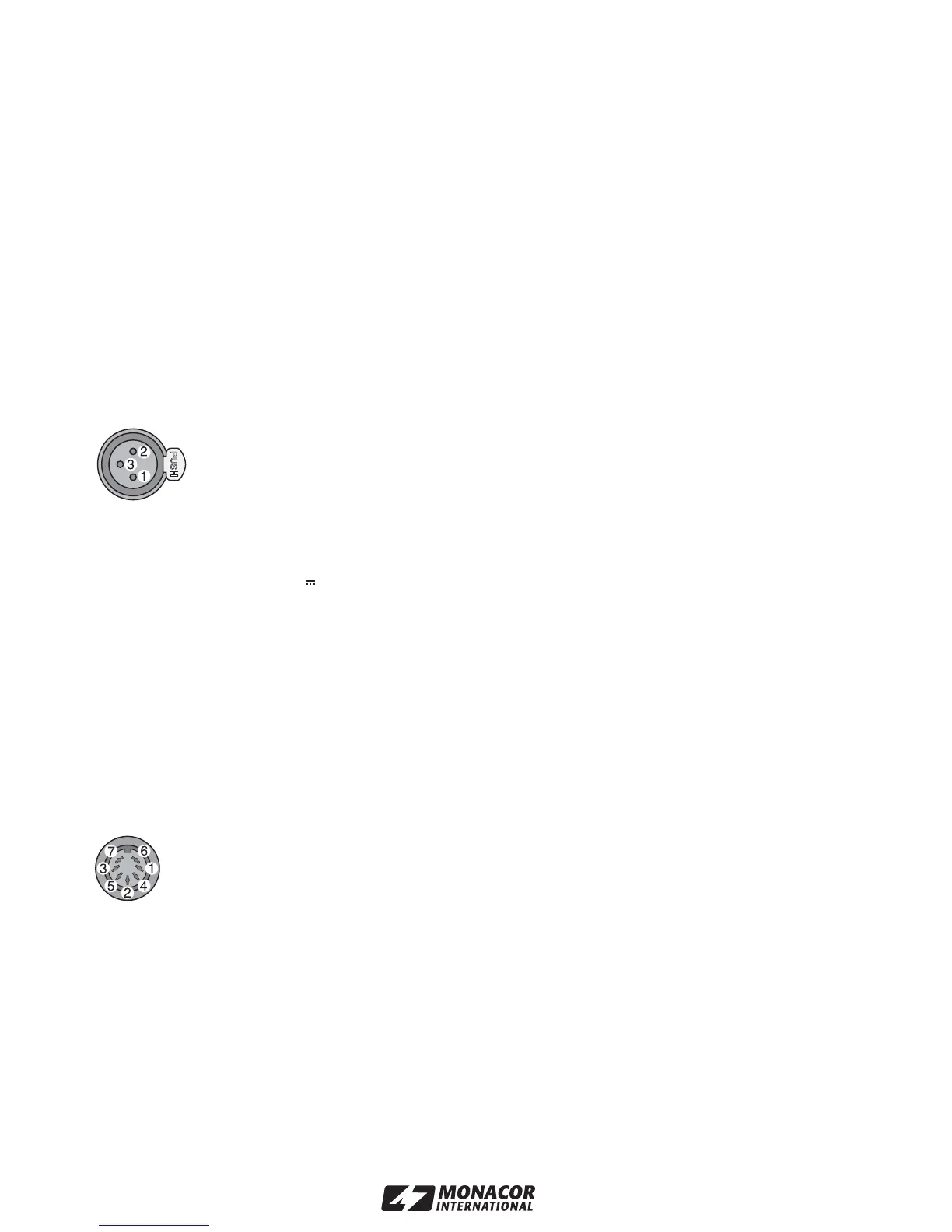

1 = Masse / Phantomspeisung -
2 = Signal + / Phantomspeisung +
3 = Signal
- / Phantomspeisung +
1 = Audiosignal (Mikrofone)
2 = Masse
3 = Audiosignal (Lautsprecher)
4 = Steuerleitung 1
5 = Steuerleitung 2
6 = Versorgung +15 V
7 = Versorgung
- 15 V
9
DEUTSCH
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
®
INTERNATIONAL GmbH & Co. KG ge schützt.
Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
