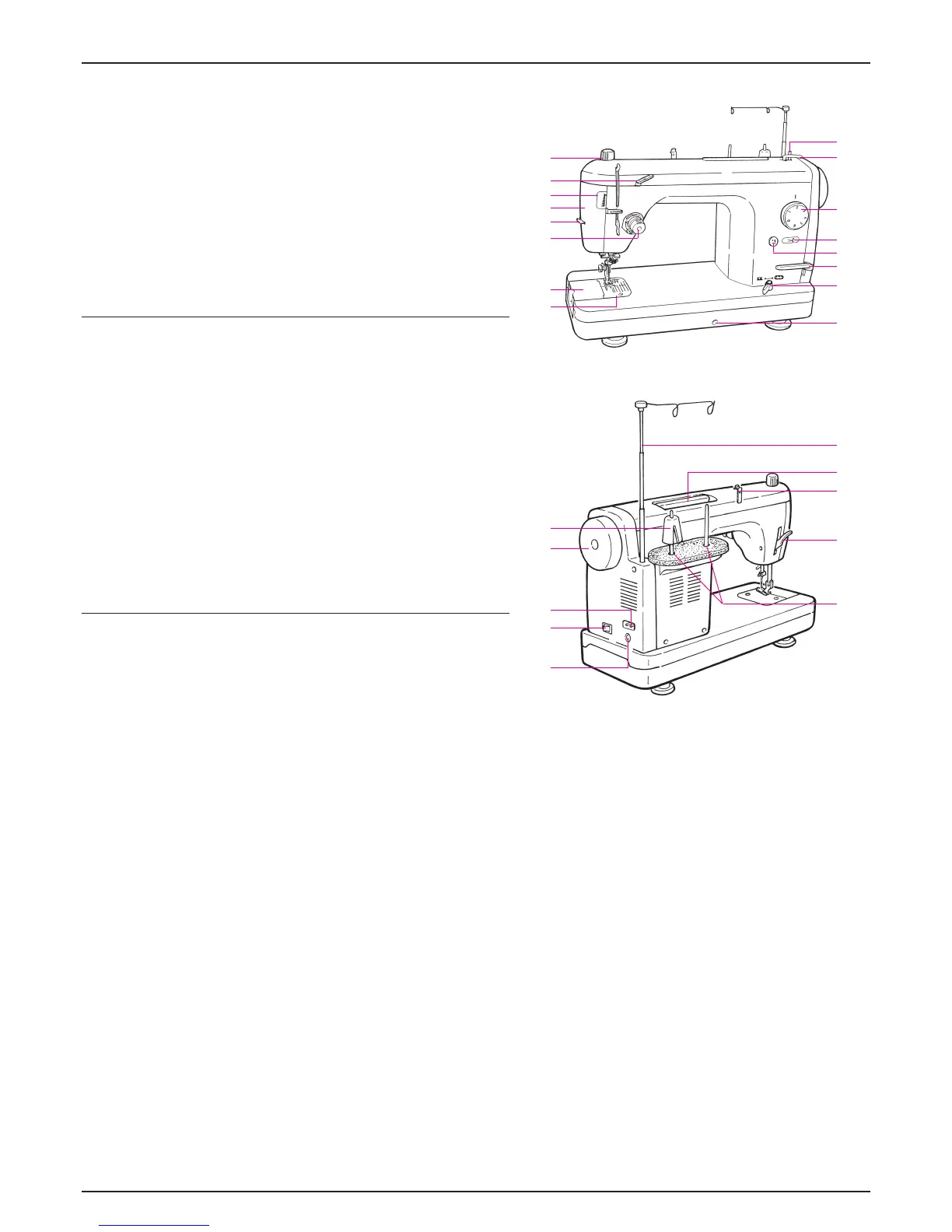

Principal Parts / Piezas principales / Pièces principales
1. Presser foot pressure regulator
2. Sub-tension knob
3. Indicator of the presser foot
pressure regulator
4. Face plate cover
5. Manual thread cutter
6. Thread tension dial
7. Slide plate
8. Throat plate
9. Bobbin thread winding shaft
10. Bobbin presser
11. Stitch length adjusting dial
12. Automatic thread trimming
switch
1. Regulador de la presión del pie
prensatela
2. Perilla de subtensión
3. Indicador del regulador de
presión del pie prensatela
4. Cubierta del cabezal
5. Cuchilla manual para cortar hilo
6. Tensor de hilo
7. Placa deslizante
8. Placa de agujas
9. Eje para bobinar hilo de bobina
10. Prensador de bobina
11. Cuadrante para ajuste de
longitud de puntada
12. Interruptor del cortahilo
automático
13.
Interruptor de aguja arriba/abajo
14.
Palanca de puntadas de inversión
15. Perilla de transporte de bajada
16. Agujero para jar la palanca
elevador a rodilla
17. Cono amortiguador de vibración
18. Volante
19. Tomacorriente del controlador
20. Interruptor de la corriente
eléctrica
21. Tomacorriente del cable de la
corriente eléctrica
22. Varilla de soporte
23. Manija
24. Guía del bobinador de bobina
25. Palanca elevadora del pie
prensatela
26. Pasador de canilla
13. Needle up/down switch
14. Reverse feed stitch lever
15. Drop-feed knob
16. Hole for knee lifter lever setting
17. Anti vibration cone
18. Handwheel
19. Inlet of electric power cord
20. Power switch
21. Inlet of the controller
22. Support rod
23. Handle
24. Bobbin winder guide
25. Presser foot lifting lever
26. Spool pin
1. Régulateur de pression du pied
presseur
2. Bouton de sous-tension
3. Indicateur du régulateur de
pression du pied presseur
4. Couvercle frontal
5. Coupe-l manuel
6. Bloc-tension du l
7. Glissière
8. Plaque à aiguille
9. Axe de bobinage du l de
canette
10. Presseur de canette
11. Cadran de réglage de longueur
des points
12. Bouton de coupe automatique
du l
13.
Bouton de relevage/abaissement
de l’aiguille
14. Levier de commando
d’entraînement réversible
15. Bouton d’entraînement simple
par griffe
16. Orice pour le montage du
levier de genouillère
17. Cône anti-vibrations
18. Volant
19. Prise de raccordement de la
pédale de commande
20. Interrupteur d’alimentation
21. Prise de raccordement du
cordon d’alimentation
22. Tige de support
23. Poignée
24. Guide de bobineur
25. Levier de relevage du pied
presseur
26. Broche porte-bobine
7
18
17
19
20
21
22
23
24
25
26
2
12
