JUKI TSC-441 - ベルトカバーの取り付け; ベルト張力の調整

– 2 –
 6.掃除
警告
ミシンの不意の起動による人身事故を防ぐため、電源を切り、モータの回転が止まったことを確認してから行って
ください。
 4.ベルトカバーの取り付け
警告
ミシンの不意の起動による人身事故を防ぐため、電源を切り、モータの回転が止まったことを確認してから行って
ください。
ベルト張力は、V ベルトの中央を 9.8N の力で押した時、ベルトのたわ
み量が 10mm になるように、モータの高さで調整してください。
10 mm
9.8 N
はずみ車
モータプーリ
 5.ベルト張力の調整
警告
ミシンの不意の起動による人身事故を防ぐため、電源を切り、モータの回転が止まったことを確認してから行って
ください。

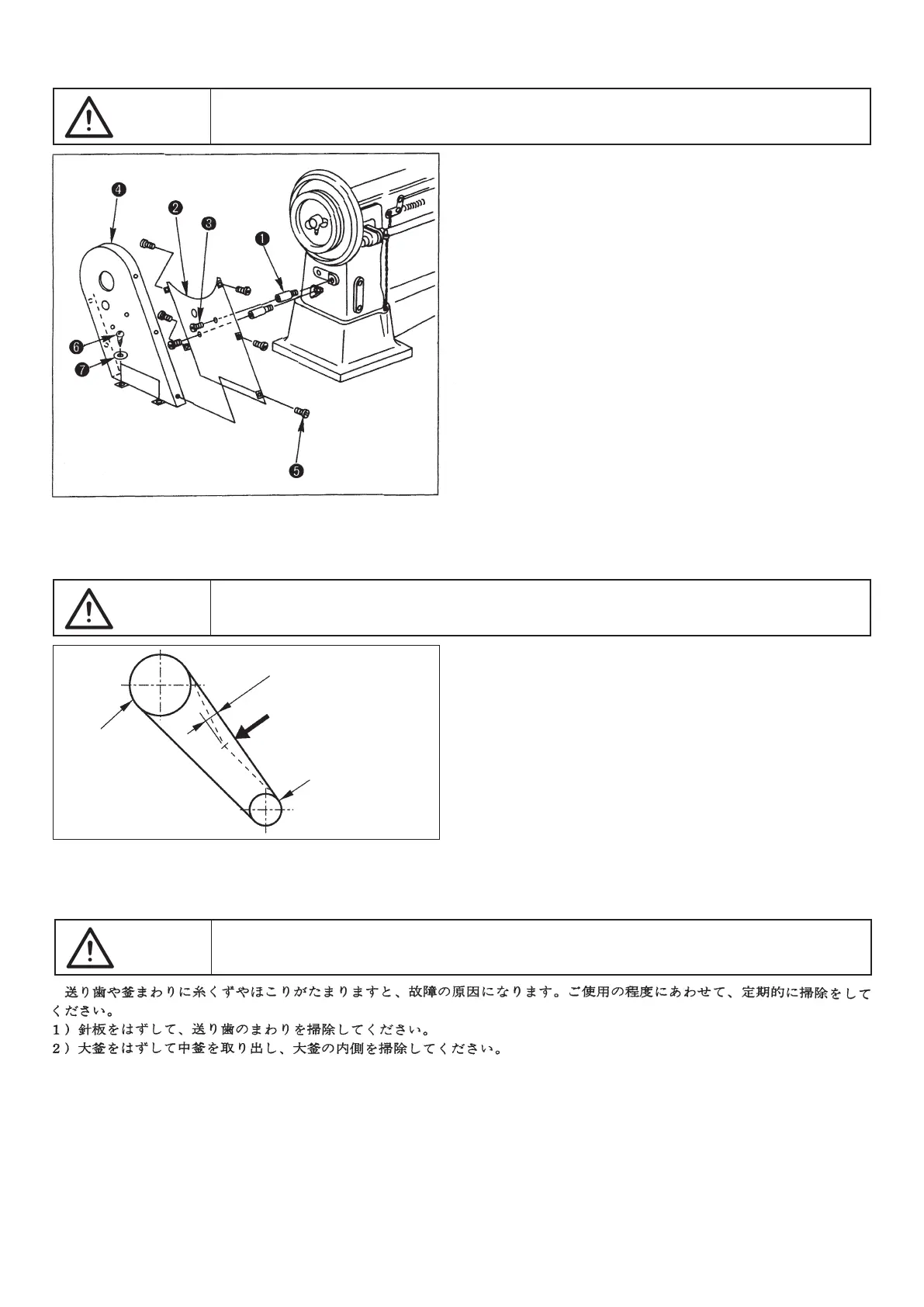

1. ベルトカバー支柱
❶
2 本をアームに取り付けます。
2. ベルトカバー B
❷
をベルトカバー取付ねじ
❸
でベルトカバー支柱
❶
に
取り付けます。
3. V ベルトをはずみ車に掛けておきます。
4. ベルトカバー B
❷
にベルトカバー A
❹
をベルトカバー A・B 結合ねじ
❺
で取り付けます。
5. ベルトカバー A
❹
をベルトカバー取付木ねじ
❻
および座金
❼
でテーブ
ルに固定します。
