Jula 90 Falcon - Anslutningar Främre Sektion; Anslutningar Bakre Sektion

SVENSKA
13

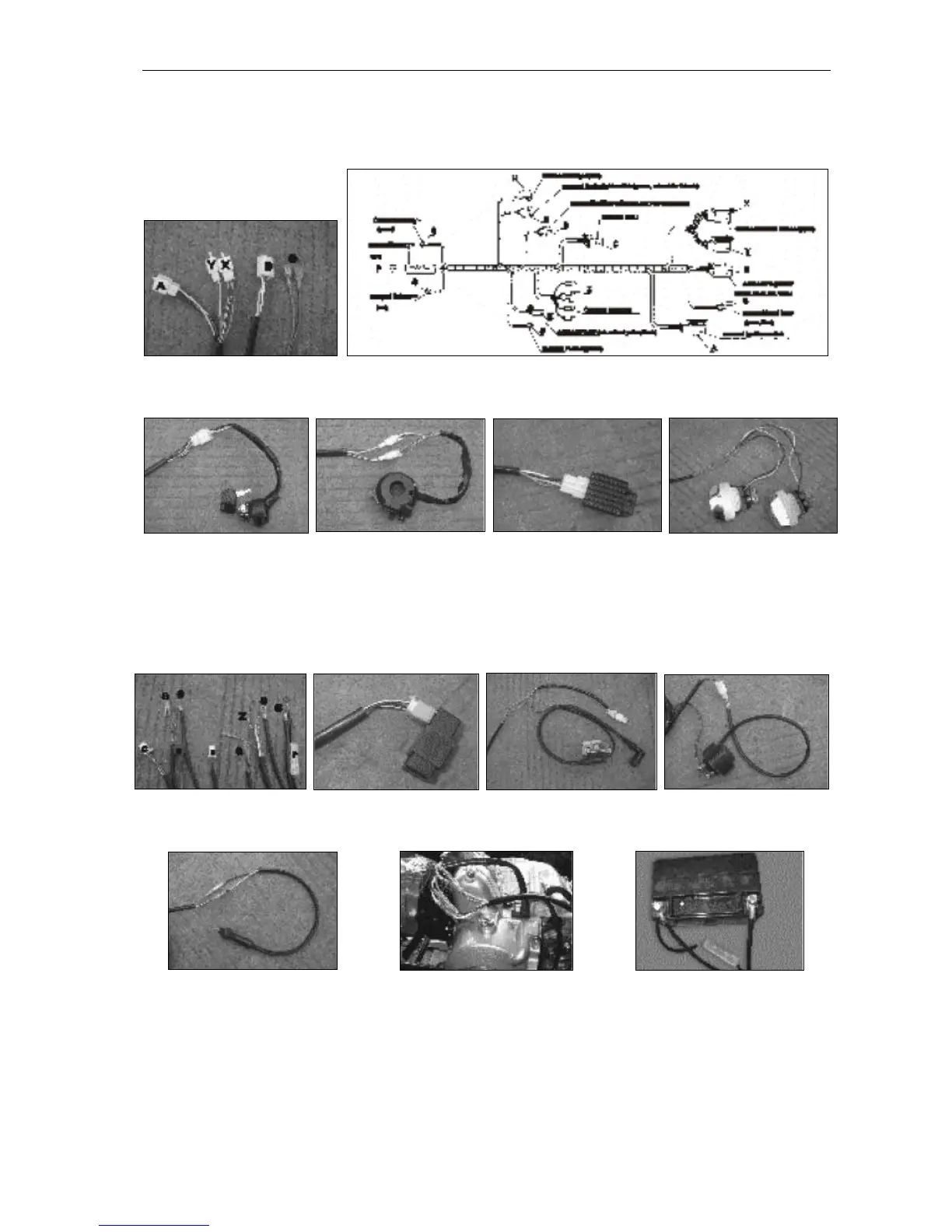

Anslutningar främre sektion
Bild 1: Tändning (A)
Bild 2: Reglageenhet (vänster sida) (X, Y)
Bild 3: Regulator (B)
Bild 4: Strålkastare (S)
Främre sektion
Kopplingsschema
Bild 1: Tändning
Bild 2: Reglageenhet
Bild 3: Regulator
Bild 4: Strålkastare
Anslutningar bakre sektion
Bild 5: CDI-enhet (C)
Bild 8: Bromsljus (S) (grön, vit + svart)
Bild 6: Tändspole (S) (grön, gul + svart)
Bild 9: Magnet (Z)
Bild 7: Relä (H, E) (svart, röd + gul)
Bild 10: Batteri (P, S) (röd), S (grön)
Bakre sektion
Bild 5: CDI-enhet
Bild 6: Tändspole
Bild 7: Relä
Bild 8: Bromsljus
Bild 9: Magnet
Bild 10: Batteri
