Jula 90 Falcon - Podłączenia W Sekcji Przedniej; Podłączenia W Sekcji Tylnej

POLSKI
43

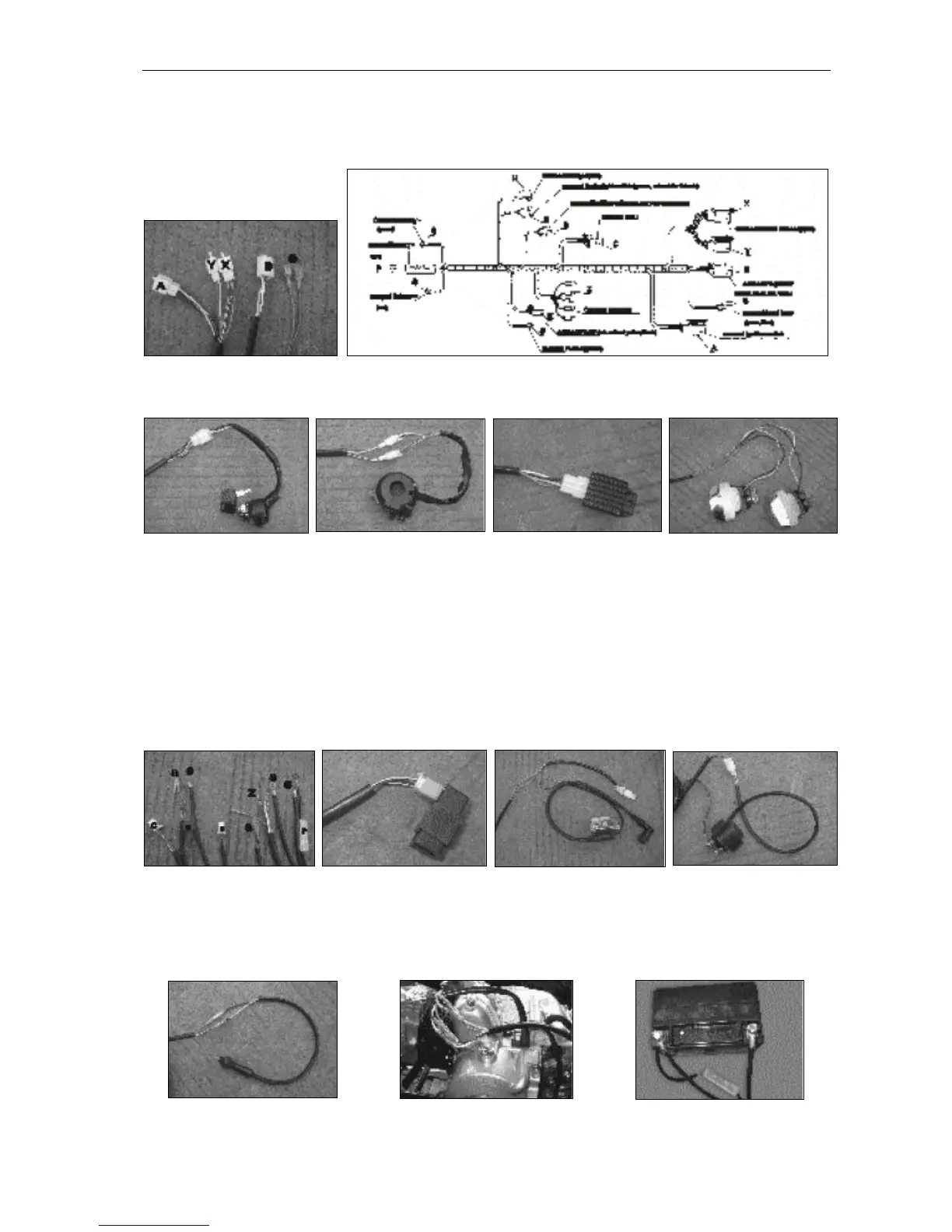

Podłączenia w sekcji przedniej
Rysunek 1: Zapłon (A)
Rysunek 2: Jednostka regulatora (strona lewa) (X, Y)
Rysunek 3: Regulator (B)
Rysunek 4: Reflektor (S)
Sekcja przednia
Schemat podłączeń
Rysunek 1: Zapłon
Rysunek 2: Jednostka
regulatora
Rysunek 3: Regulator
Rysunek 4: Reflektor
Podłączenia w sekcji tylnej
Rysunek 5: Moduł zapłonowy CDI (C)
Rysunek 8: Światło stop (S) (zielony, biały + czarny)
Rysunek 6: Cewka zapłonowa (S) (zielony,
żółty + czarny)
Rysunek 9: Iskrownik (Z)
Rysunek 7: Przekaźnik (H, E) (czarny,
czerwony + żółty)
Rysunek 10: Akumulator (P, S) (czerwony), S (zielony)
Sekcja tylna
Rysunek 5: Moduł
zapłonowy CDI
Rysunek 6: Cewka
zapłonowa
Rysunek 7: Przekaźnik
Rysunek 8: Światło stop
Rysunek 9: Iskrownik
Rysunek 10: Akumulator
