MONTAGE

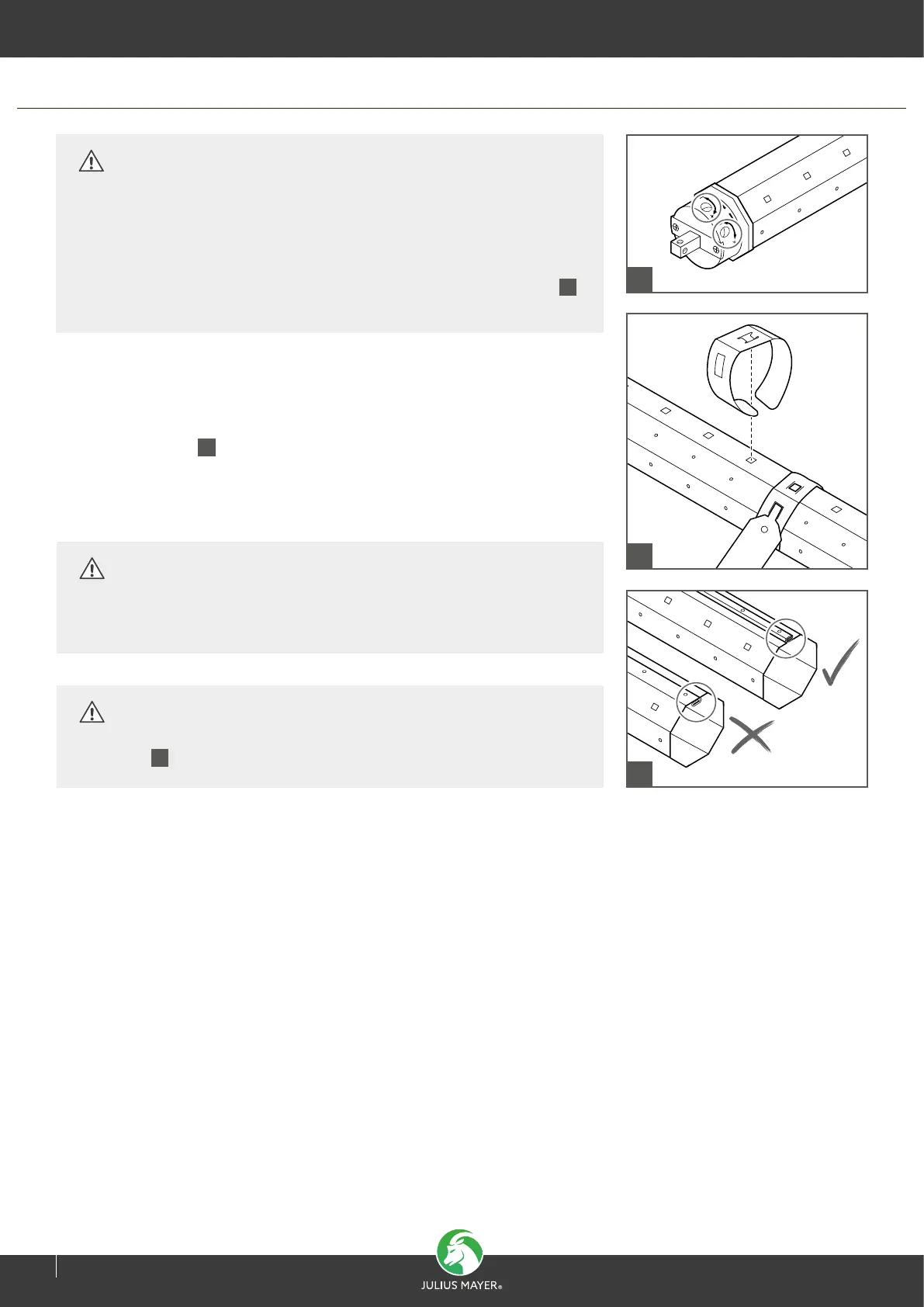

10. Verwenden Sie zur Befestigung des Rollladens an der Welle Stahlbandaufhänger,
auch Sicherungsfedern genannt. Beim Einbau von 35-mm-Motoren in 40-mm-Roll-
ladenwellen oder von 45-mm-Motoren in 50-mm-Rollladenwellen empfiehlt es sich,
Einhängeklammern
6
für die Sicherungsfedern zu verwenden. Die Klammern sorgen
dafür, dass die Rollladenmotoren nicht durch die Schwalbenschwänze der
Sicherungsfedern beschädigt werden.
ACHTUNG!
Achten Sie beim Einbau in 40-mm-Stahlwellen darauf, dass der Falz der Welle
außen liegt
7
, um Schäden am Motor zu vermeiden!
ACHTUNG!
Wenn Sie zur Aufhängung des Rollladens Schrauben in die Rollladenwelle drehen,
beachten Sie bitte, dass diese kurz genug sind und den Motor unter keinen
Umständen berühren!
ACHTUNG!
Bohren Sie den Motor nicht an und drehen Sie keine Schrauben in den Motor!
Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Füh-
rungsschiene einlaufen.
Achten Sie auf den waagerechten Einbau der Lager bzw. der Welle.
Ein schief aufwickelnder Rollladen kann den Motor blockieren und zerstören.
Achten Sie darauf, dass der Motor so montiert wird, dass die Einstellschrauben
5
gut zugänglich bleiben!
5
6
7
Montage des Motors
