RACCORDEMENT ÉLECTRIQUE
AVERTISSEMENT!
y Tous les travaux sur les installations électriques présentent un danger de mort par électrocution!Le raccordement du
moteur au réseau et tous les travaux sur les installations électriques ne doivent être effectués que par un électricien agréé
conformément aux schémas de raccordement respectifs de l‘appareil.
y Effectuez tous les travaux de montage et de raccordement hors tension.

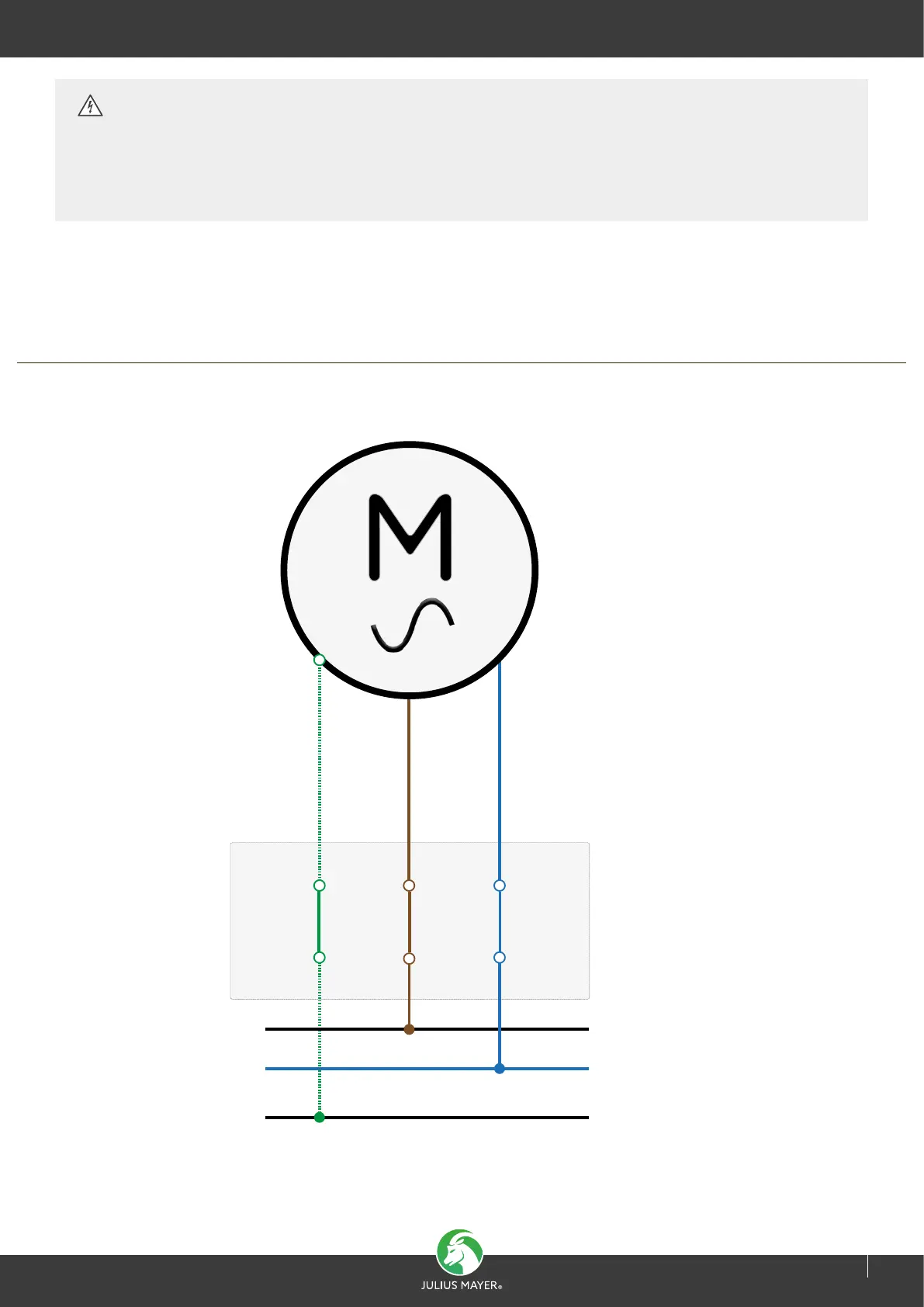

Schéma de raccordement - moteur avec fins de course mécaniques
et récepteur radio intégré
grün-gelb braun blau
L
N
PE
Abzweig-
dose
Motorleitung:
braun: L (Phase)
blau: N (Neutralleiter)
grün-gelb: PE (Schutzleiter)
vert-jaune marron bleu
Conduite du moteur :
marron : L (phase)
Boîte de
dérivation
bleu : N (conducteur neutre)
vert-jaune : PE (conducteur de
protection)
