43
Préparer le montage
Avant de commencer le montage :
Avant de commencer l‘installation, veuillez lire attentivement et intégralement le mode d‘emploi.
Assurez-vous que le volet roulant n‘est pas endommagé et qu‘il s‘ouvre et se ferme sans problème.
Remplacer les pièces endommagées si nécessaire.
Abaissez complètement le volet roulant et déterminez si le moteur doit être installé du côté gauche ou du côté droit dans le caisson du
volet roulant. Choisissez toujours le chemin le plus court vers la boîte de dérivation la plus proche,
car les câbles ne doivent pas être posés dans le caisson de volet roulant.
L‘interrupteur de fin de course est commandé par l‘anneau en plastique entièrement enfilé.
Assurez-vous toujours que le moteur peut être inséré dans l‘arbre jusqu‘à la butée.

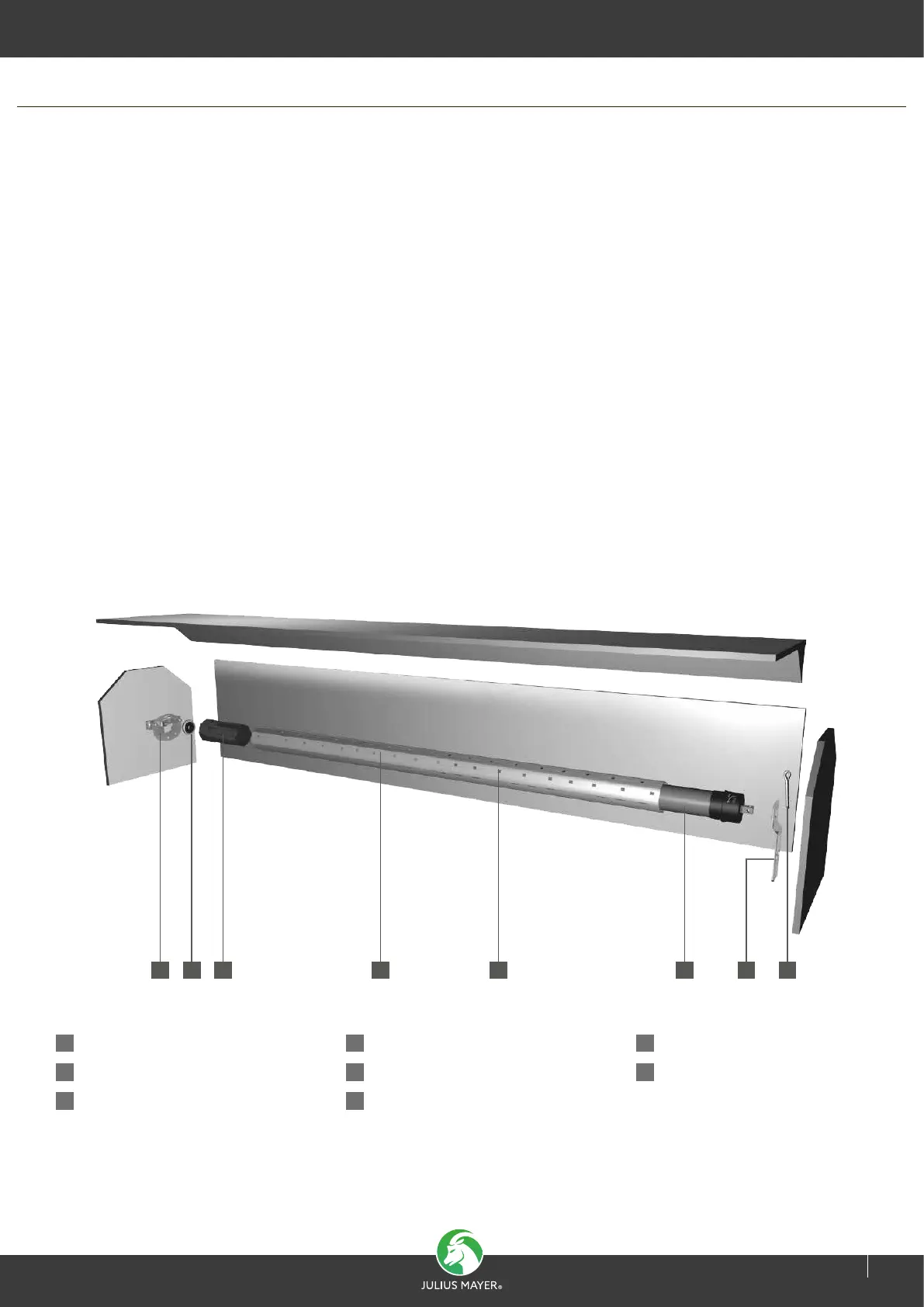

Structure du volet roulant
Le dessin ci-dessous est un exemple et montre la structure de base d‘une installation de volets roulants.
Des différences par rapport à l‘installation sur place sont possibles.
1
Coque de palier
2
Roulements à billes
3
Capsule du rouleau
4
Arbre en acier
5
Ouvertures d‘accrochage
6
Moteur de volet roulant
7
Support moteur
8
Goupille de sécurité
8
654321 7
ASSEMBLAGE
