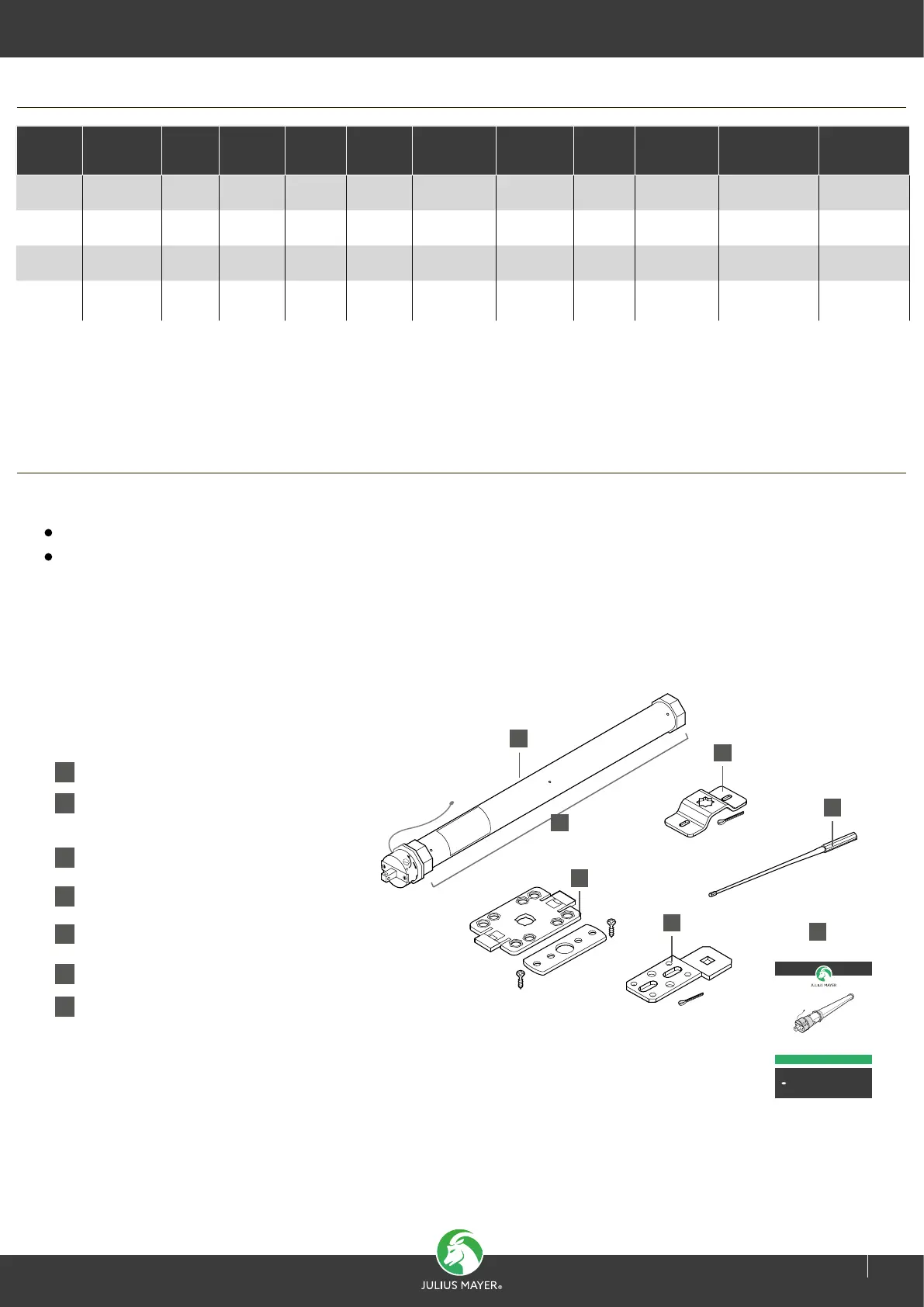

Ambito di consegna
Confronto dopo il disimballaggio:
il contenuto della confezione con le informazioni sulla portata della fornitura contenute nelle presenti istruzioni.
il tipo di motore con le informazioni corrispondenti sulla targhetta.
La designazione del tipo è riportata sulla confezione.
Per i dati tecnici, vedere la tabella.
Se necessario, gli apparecchi incompleti o non conformi alle specifiche non
devono essere messi in funzione e prima dell‘installazione del motore è
necessario presentare un reclamo al nostro servizio clienti (vedi informazioni di contatto)!
1
3
4
1
Motore
2
Adattatore e driver (preassemblati)
SW 40 (JM35F) / SW 60 (JM45F)
3
Cuscinetto a scatto del motore e piastra
della testa del motore con viti (solo JM35)
4
Motor-Sternlager mit Splint
5
Cuscinetto piatto del motore con perno
diviso (solo JM45)
6
Perno di regolazione
Istruzioni per l‘uso
2
Dati tecnici
Tipo di
motore
Coppia di
uscita
Velocità
di uscita
Tensione di
rete
Frequenza
di rete
Assunzio-
ne di paglia
Potenza del
motore
Ciclo di
lavoro
Classe di
protezione
Diametro
esterno
dell'involucro
Livello di
pressione sonora
di emissione
Radiofrequenza
JM35-100F 10 Nm 17 min
1
230 V 50 Hz 0,53 A 121 Watt 4 min. IP 44 35 mm ≤ 70 dB (A)
433,05 - 434,79
MHz
JM45-150F 15 Nm 15 min
1
230 V 50 Hz 0,64 A 145 Watt 4 min. IP 44 45 mm ≤ 70 dB (A)
433,05 - 434,79
MHz
JM45-250F 25 Nm 15 min
1
230 V 50 Hz 0,83 A 191 Watt 4 min. IP 44 45 mm ≤ 70 dB (A)
433,05 - 434,79
MHz
JM45-350F 35 Nm 15 min
1
230 V 50 Hz 0,86 A 198 Watt 4 min. IP 44 45 mm ≤ 70 dB (A)
433,05 - 434,79
MHz
DATI TECNICI / VOLUME DI FORNITURA
7
6
5
7
DE
Original Montage- und Bedienungsanleitung
JM_Funk-Rollladenmotor_JM35-F_JM45-F_V_2022-07-15
Julius Mayer Rohrmotor
Baureihe JM35-F / JM45-F
mit mechanischen Endschaltern und integriertem Funkempfänger
Gültig für folgende Modelle:
Für Wellengrößen ab 40mm: JM35 - 100F
Für Wellengrößen ab 60mm: JM45 - 150F | JM45 - 250F | JM45 - 350F
