44
6

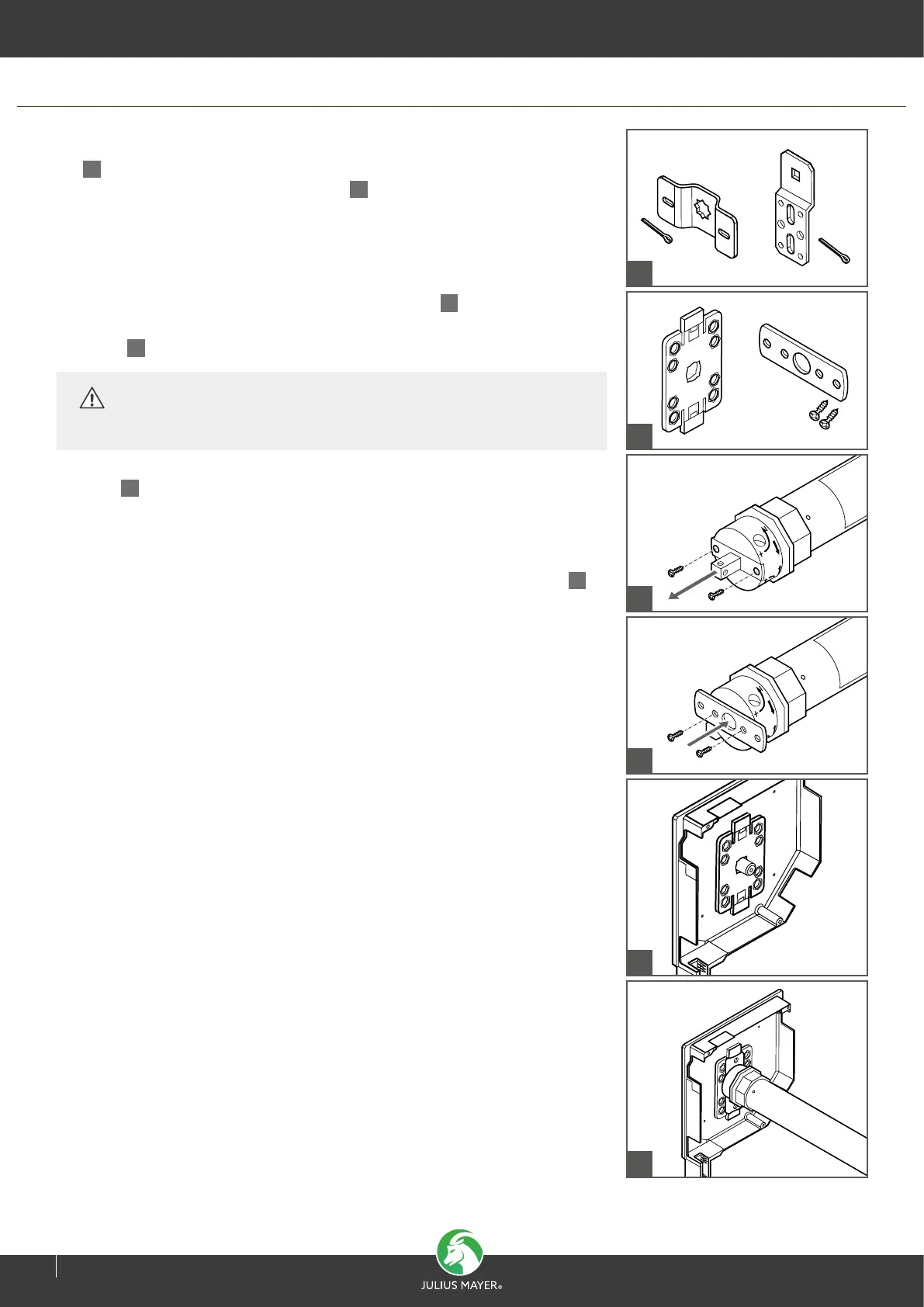

Selon le type de moteur et la situation de montage, vous pouvez choisir entre différents
paliers de moteur. Soit vous optez pour le montage du palier standard en étoile ou
plat
1
, dans lequel l‘axe carré est introduit sur la tête du moteur et bloqué par une
goupille, soit vous utilisez le palier à encliqueter
2
fourni avec les moteurs de 35 mm,
qui vous permet d‘“encliqueter“ la tête du moteur - sans blocage supplémentaire par une
goupille - dans le palier.
Montage du palier à cliquet (moteurs JM35)
1. À l‘aide d‘un tournevis cruciforme, retirez les deux vis de la tête du moteur, enlevez la
plaque de palier et retirez le pivot carré de la tête du moteur
3
.
2. Fixez la plaque métallique de la tête du moteur sur la tête du moteur à l‘aide des vis
fournies
4
.
3. Montez le palier à clic (plastique) sur la paroi latérale de votre caisson de volet
roulant
5
.
Veillez à ce que le palier soit monté “au centre.
Pour les éléments en saillie, vous pouvez laisser le pivot rond dans la partie latérale, car
il sadapte exactement à l‘encoche centrale du palier à clic ainsi qu‘à l‘ouverture désor-
mais accessible dans la tête du moteur.
4. Vous pouvez maintenant encliqueter la plaque de la tête du moteur dans le palier
6
.
Ce faisant, veillez à ce que les crochets latéraux du palier à clic s‘enclenchent sur la
plaque de la tête du moteur.
3
4
ATTENTION!
N‘utilisez jamais d‘autres vis que celles fournies avec l‘appareil!
5
1
2
Montage des paliers de moteur
ASSEMBLAGE
