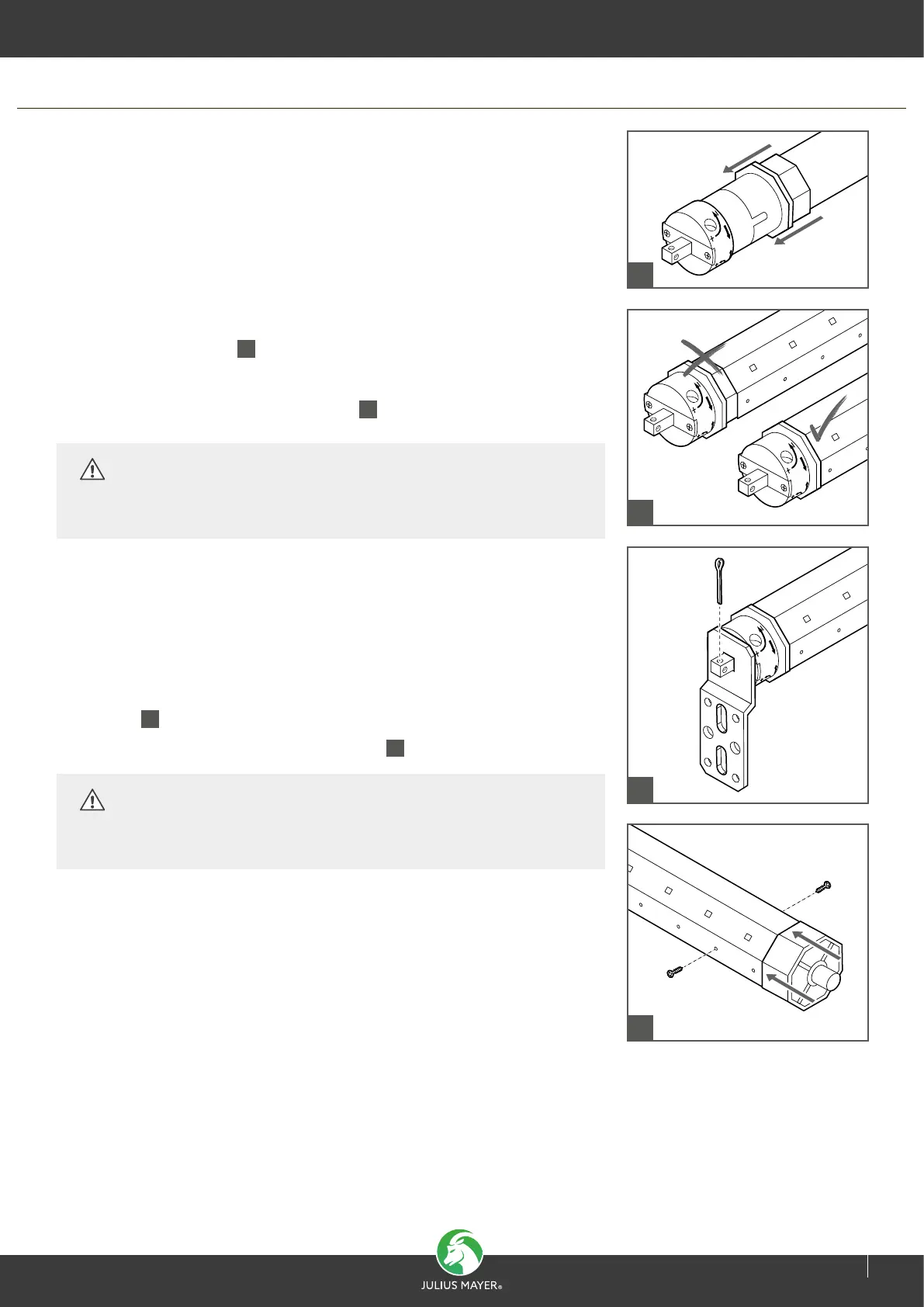

1. Posez d‘abord le câble de raccordement dans un tube vide jusqu‘à la boîte de dérivati-
on en respectant les prescriptions locales en matière de construction et d‘électricité.
2. Abaissez complètement le volet roulant et desserrez le raccord d‘arbre.
3. Démontez l‘arbre du volet roulant.
REMARQUE! La capsule du cylindre (côté contre-palier) est généralement
sécurisée par deux vis opposées.
4. Sur le côté où vous souhaitez monter le moteur, montez le support de moteur qui fait
partie de la livraison. Le moteur peut être monté à gauche ou à droite.
5. Poussez l‘adaptateur de la bague de roulement jusqu‘à la butée sur la bague de roule-
ment de la tête du moteur
1
. Veillez à ce que la rainure de l‘adaptateur soit correcte-
ment positionnée.
6. Poussez le moteur dans l‘arbre du volet roulant jusqu‘à ce qu‘il soit complètement
inséré avec la bague de roulement dans l‘arbre
2
.
7. Vérifiez maintenant si l‘arbre peut être monté sans problème dans les roulements avec
le moteur installé ou si vous devez éventuellement raccourcir l‘arbre.
Côté contre-palier (opposé au côté moteur) se trouve la capsule du rouleau ou l‘arbre
télescopique. Ceux-ci peuvent être insérés de quelques centimètres dans l‘arbre du
volet roulant ou retirés de l‘arbre.
8. Placez le moteur inséré dans l‘arbre dans le palier du moteur et l‘arbre avec le tourillon
de la capsule du rouleau dans le contre-palier.
Bloquez le pivot carré de la tête du moteur avec la goupille de sécurité fournie avec le
roulement
3
.
9. Fixez la capsule du rouleau avec deux vis opposées
4
.
1
3
4
ATTENTION!
La capsule du rouleau ou l‘arbre télescopique doivent être protégés contre tout
déplacement!
ATTENTION!
N‘utilisez jamais de marteau ! Il est possible que les adaptateurs et les entraîneurs
ne soient pas faciles à insérer, mais il ne faut pas frapper sur le moteur!
2
Montage du moteur
ASSEMBLAGE
