NOTA El manejo de un equipo accesorio o del desplazador lateral es idéntico para
la variante de manejo Estándar (t) y la opción 2 (o)2 del piloto múltiple.

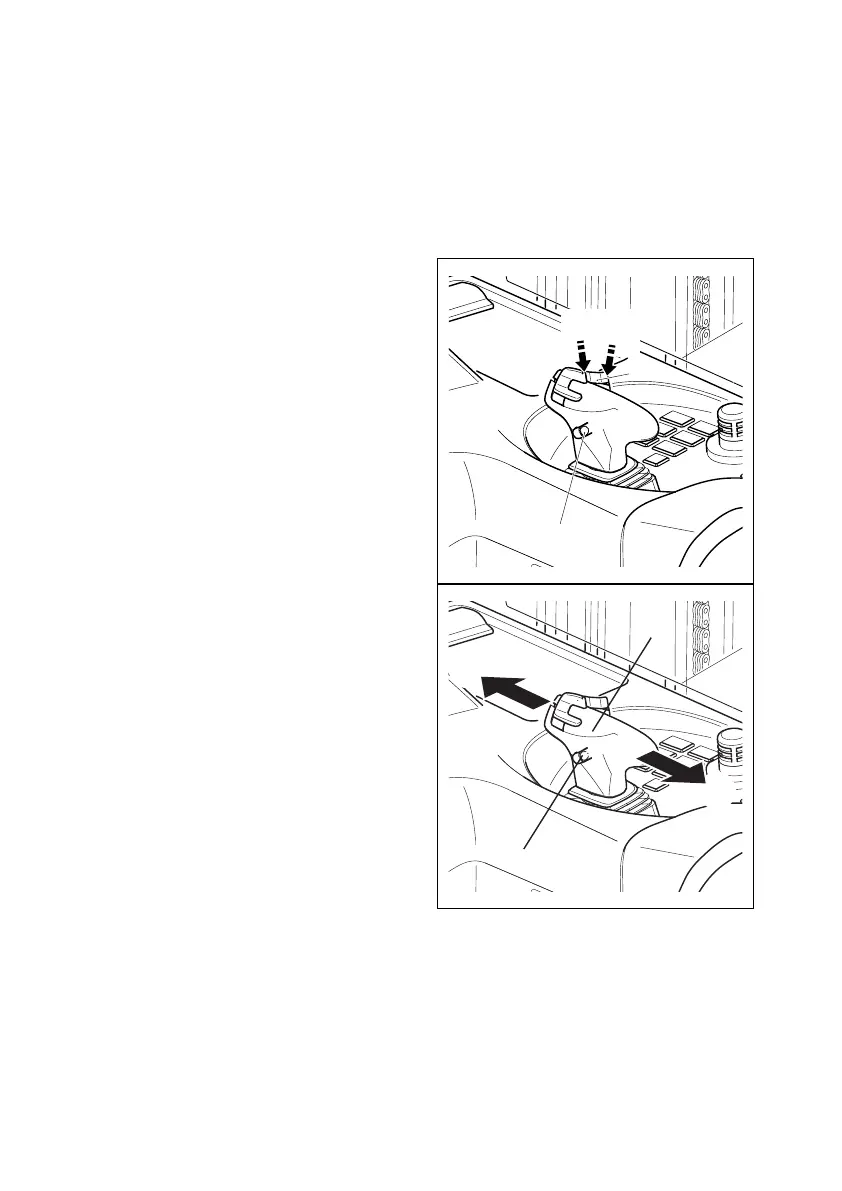

3.9 Manejo de un equipo accesorio
Desplazador lateral integrado
NOTA Los términos "izquierda" y "derecha" referidos al sentido se entienden
tomando como referencia el dispositivo de suspensión de la carga visto
desde el puesto del operario.
.
(t) y (o)2: desplazador lateral hacia la
izquierda:
– Mantenga pulsado el pulsador de
conmutación (25).
– Gire el selector de funciones (24) en el
sentido (X1).
(t) y (o)2: desplazador lateral hacia la
derecha:
– Mantenga pulsado el pulsador de
conmutación (25).
– Gire el selector de funciones (24) en el
sentido (Y1).
(o)1: desplazador lateral hacia la
izquierda:
– Mantenga pulsado el pulsador de
conmutación (25).
– Incline el piloto múltiple (5) en el
sentido (X1).
(o)1: desplazador lateral hacia la
derecha:
– Mantenga pulsado el pulsador de
conmutación (25).
– Incline el piloto múltiple (5) en el
sentido (X2).
QwW Tenga en cuenta la reducción de la capacidad de carga en caso de empuje
hacia fuera.
24
25
X1
Y1
X2
X1
5
25
0608.E
E 40
NOTA El manejo de un equipo accesorio o del desplazador lateral es idéntico para
la variante de manejo Estándar (t) y la opción 2 (o)2 del piloto múltiple.
3.9 Manejo de un equipo accesorio
Desplazador lateral integrado
NOTA Los términos "izquierda" y "derecha" referidos al sentido se entienden
tomando como referencia el dispositivo de suspensión de la carga visto
desde el puesto del operario.
.
(t) y (o)2: desplazador lateral hacia la
izquierda:
– Mantenga pulsado el pulsador de
conmutación (25).
– Gire el selector de funciones (24) en el
sentido (X1).
(t) y (o)2: desplazador lateral hacia la
derecha:
– Mantenga pulsado el pulsador de
conmutación (25).
– Gire el selector de funciones (24) en el
sentido (Y1).
(o)1: desplazador lateral hacia la
izquierda:
– Mantenga pulsado el pulsador de
conmutación (25).
– Incline el piloto múltiple (5) en el
sentido (X1).
(o)1: desplazador lateral hacia la
derecha:
– Mantenga pulsado el pulsador de
conmutación (25).
– Incline el piloto múltiple (5) en el
sentido (X2).
QwW Tenga en cuenta la reducción de la capacidad de carga en caso de empuje
hacia fuera.
24
25
X1
Y1
X2
X1
5
25
