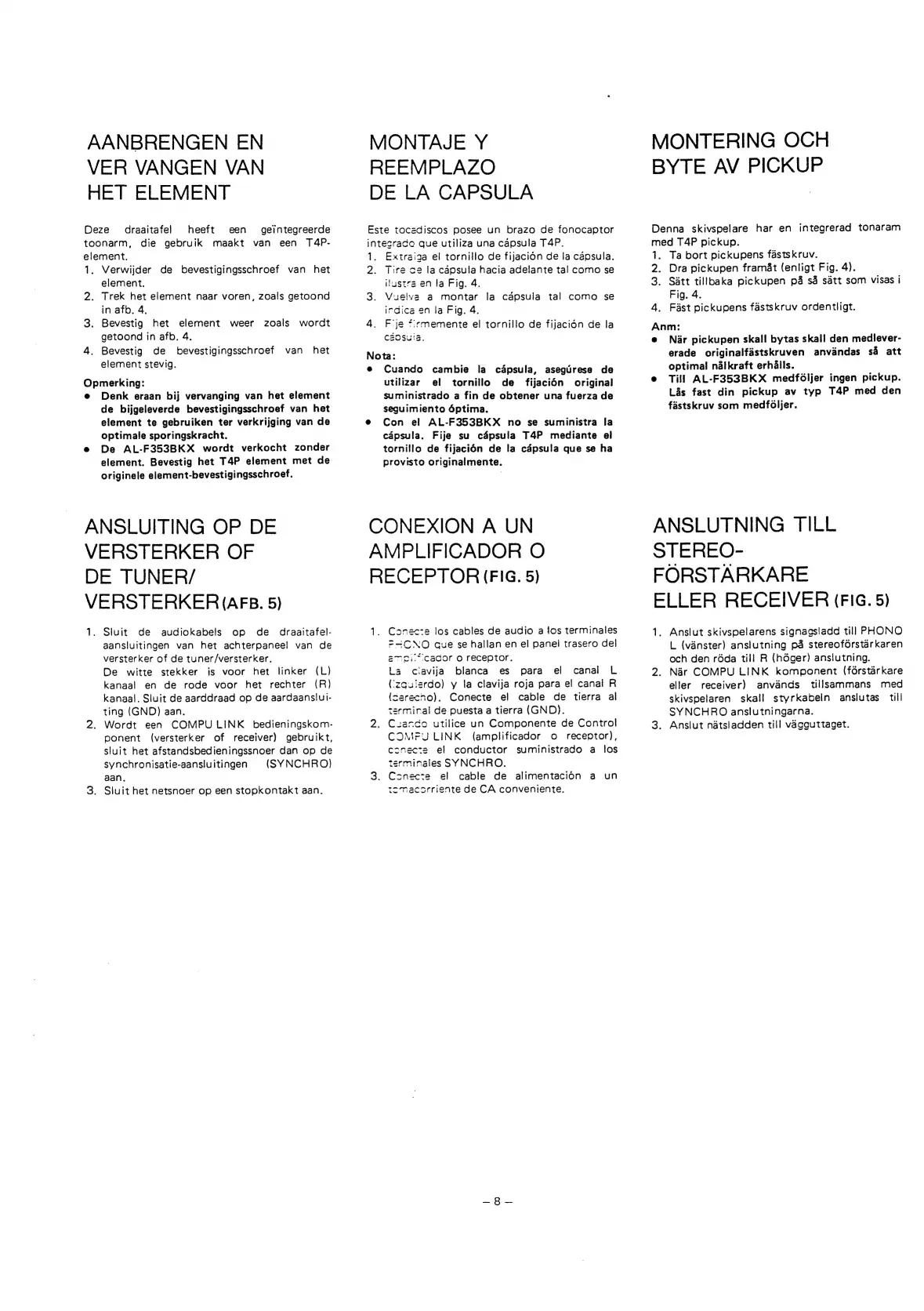

AANBRENGEN EN
VER VANGEN VAN
HET ELEMENT
Deze draaitafel heeft een geintegreerde
toonarm, die gebruik maakt van een T4P-
element.
1. Verwijder de bevestigingsschroef van het
element.
2. Trek het element naar voren, zoals getoond
in afb. 4,
3. Bevestig het element weer zoals wordt
getoond in afb. 4.
4. Bevestig de bevestigingsschroef van het
element stevig.
Opmerking:
e Denk eraan bij vervanging van het element
de bijgeleverde bevestigingsschroef van het
element te gebruiken ter verkrijging van de
optimale sporingskracht.
e De AL-F353BKX wordt verkocht zonder
element. Bevestig het T4P element met de
originele element-bevestigingsschroef.
ANSLUITING OP DE
VERSTERKER OF
DE TUNER/
VERSTERKER (ABB. 5)
1.
Sluit de audiokabels op de draaitafel-
aansluitingen van het achterpaneel van de
versterker of de tuner/versterker.
De witte stekker is voor het linker (L)
kanaal en de rode voor het rechter (R)
kanaal. Sluit de aarddraad op de aardaanslui-
ting (GND) aan.
Wordt een COMPU LINK bedieningskom-
ponent (versterker of receiver) gebruikt,
sluit het afstandsbedieningssnoer dan op de
synchronisatie-aansluitingen (SYNCHRO)
aan.
3. Sluit het netsnoer op een stopkontakt aan.
MONTAJE Y
REEMPLAZO
DE LA CAPSULA
Este tocediscos posee un brazo de fonocaptor
integracde que utiliza una capsula T4P.
1. Extreiga el tornillo de fijacidn de la capsula.
2. Tire c2 la capsula hacia adelante tal como se
ilustra an la Fig. 4.
3. Vuelva2 a montar la capsula tal como se
indice en la Fig. 4.
4. F je icmemente el tornillo de fijacién de la
cso0suia.
Nota:
e Cuando cambie la capsula, asegurese de
utilizar el tornillo de _ fijacién original
suministrado a fin de obtener una fuerza de
seguimiento éptima.
e Con el AL-F353BKX no se suministra la
capsula. Fije su cdpsula T4P mediante el
tornillo de fijacién de la cadpsula que se ha
provisto originalmente.
CONEXION A UN
AMPLIFICADOR O
RECEPTOR (FIG. 5)
. (Csnee
uo
=~CNO que se hallan en el panel trasero del
é™.0i,7.cador o receptor.
Ls ciavija blanca es para el
(zquierdo) y la clavija roja para el canal R
(serecno). Conecte el
terminal de puesta a tierra (GND).
)
~_
Cuenco utilice un Componente de Control
C receptor),
suministrado a los
OMFU LINK (amplificador o
<2 el conductor
termingles SYNCHRO.
te el
tomecsrriente de CA conveniente.
anecze los cables de audio a fos terminales
canal L
cable de tierra al
cable de alimentaciOn a un
MONTERING OCH
BYTE AV PICKUP
Denna skivspelare har en integrerad tonaram
med T4P pickup.
1.
2.
3.
4.
Ta bort pickupens fastskruv.
Dra pickupen framat (enligt Fig. 4).
Satt tillbaka pickupen p& s4 satt som visas i
Fig. 4.
Fast pickupens fastskruv ordentligt.
Anm:
Nar pickupen skall bytas skall den medlever-
erade originalfastskruven anvandas sa att
optimal nalkraft erhalls.
Till AL-F353BKX medf6ljer ingen pickup.
Las fast din pickup av typ T4P med den
fastskruv som medfoljer.
ANSLUTNING TILL
STEREO-
FORSTARKARE
ELLER RECEIVER (FIG. 5)
1.
Anslut skivspelarens signagsiadd till PHONO
L (vanster) anslutning pa stereofdorstarkaren
och den réda till R (héger) ansiutning.
Nar COMPU LINK komponent (férstarkare
eller receiver) anvadnds tillsammans med
skivspelaren skall styrkaceln anslutas till
SYNCHRO anslutningarna.
Anslut natsladden till vageuttaget.
