Préparation
18
Sélectionner les périphériques à
raccorder
● Ne pas allumer avant d’avoir ni le raccordement.
● Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, se reporter au manuel
d’instructions du périphérique à raccorder.
● Pour une sortie audio, raccorder l’appareil à un amplicateur.
● Il est possible que les images ne s'afchent pas, suivant les câbles et les périphériques à brancher.
Utilisez un câble compatible HDMI (vendu séparément), présentant le logo HDMI.
● Suivant la dimension du couvercle du connecteur du câble à brancher, il peut être impossible de brancher cet appareil.
G B R
SYNC
S-VIDEO
VIDEO
RS-232C
TRIGGER
HDMI 1
HDMI 2
Y
CB/PB
CR/PR

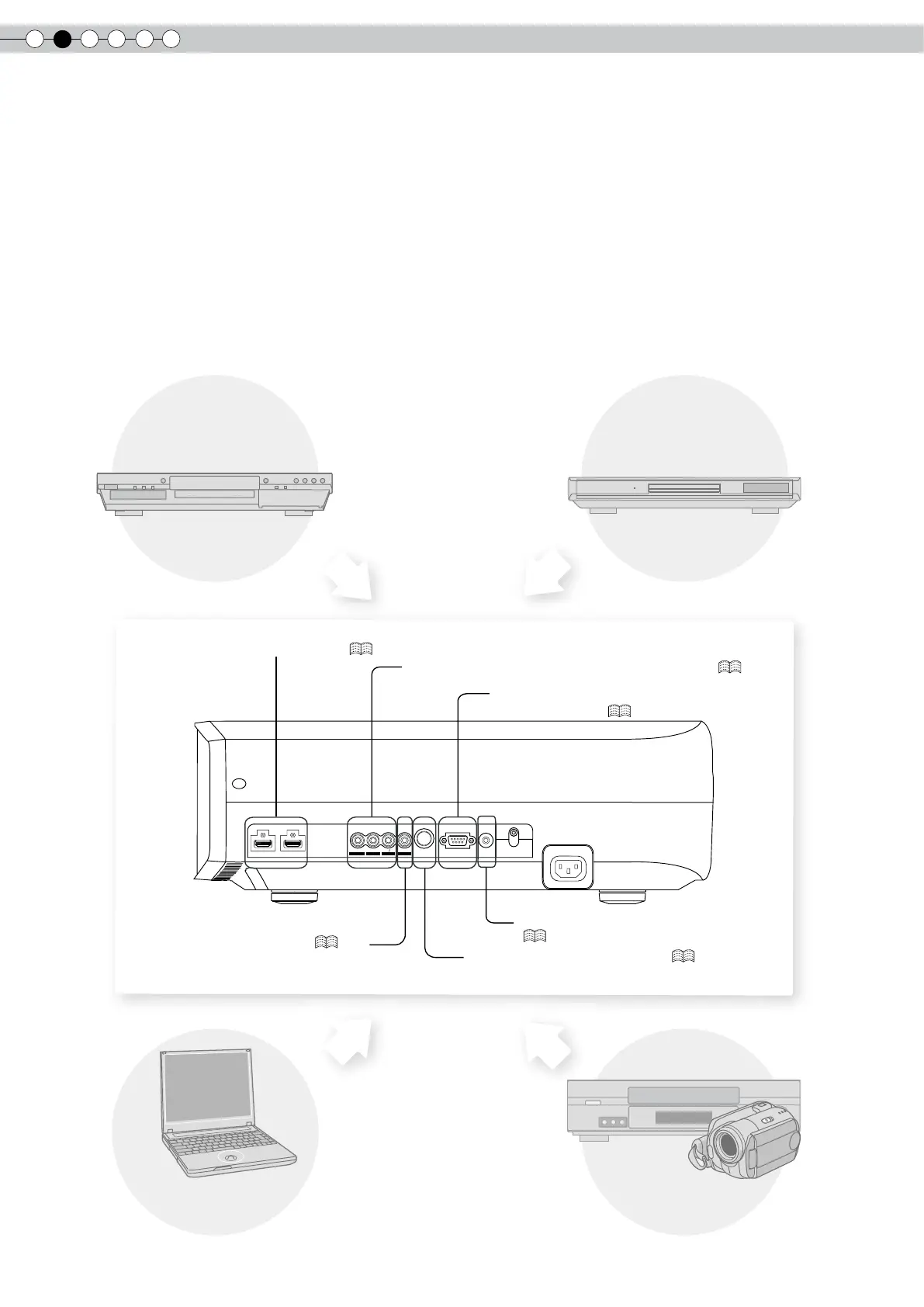

Connexion à une borne HDMI (
P20
)
Connexion à une borne RS-232C
(contrôle externe) (
P52
)
Connexion à des bornes de vidéo à composantes (
P19
)
Connexion à une borne vidéo (
P19
)
Connexion à une borne S-Vidéo (
P19
)
Enregistreur DVD
Lecteur DVD
PC portable
Magnétoscope et caméscope
Pour raccordement via une borne Trigger
(
P22
)
