Conexión a un VCR/TV
MIC
AV-OUT
DC-IN 6V
A
B
a
b
c
C
1

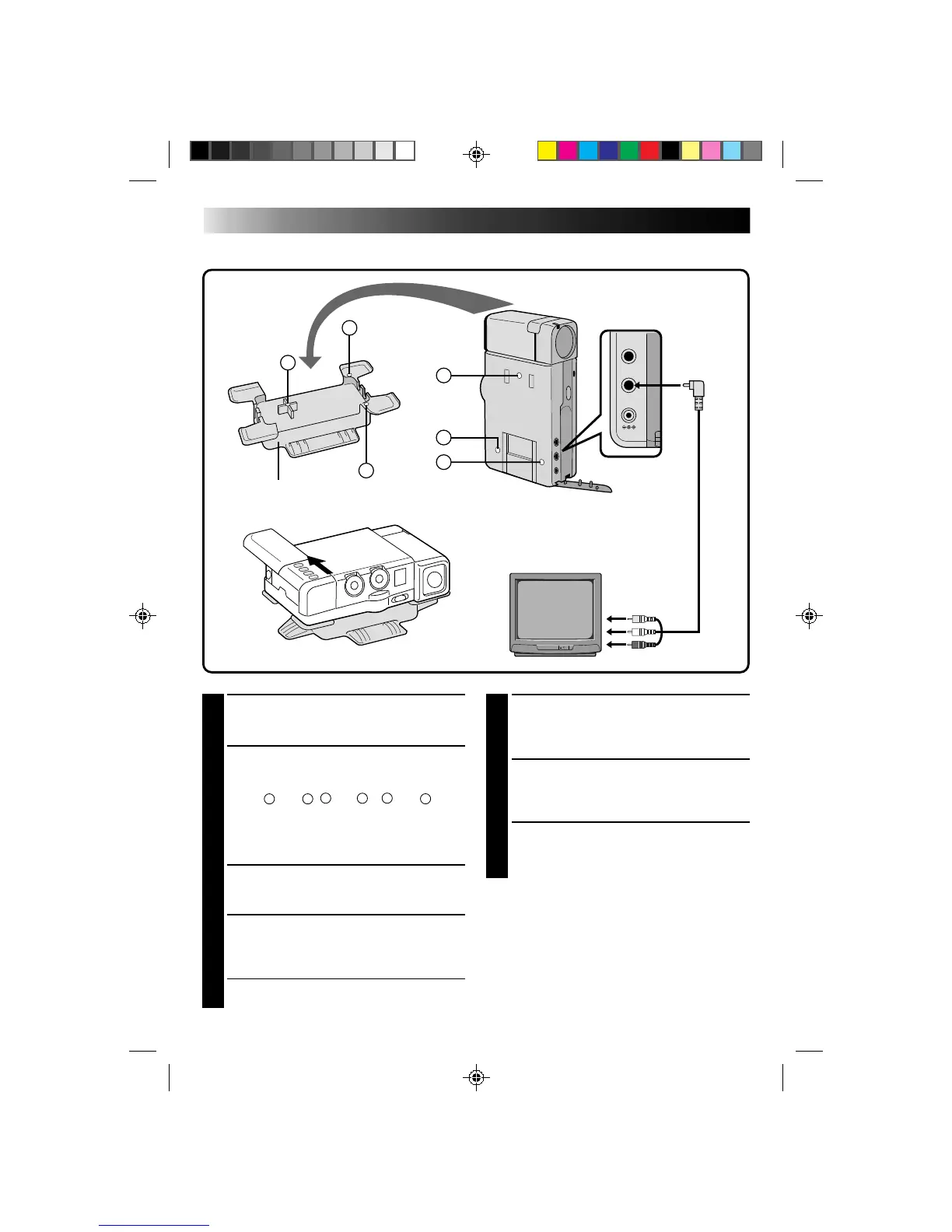

CONEXION DE LA CAMARA DE
VIDEO AL TV O VCR
Conéctela como se muestra en la ilustración.
2
COLOCACION DE LA CAMARA DE
VIDEO EN EL SOPORTE PARA LA
CAMARA
Alinee
A
con
a
,
B
con
b
y
C
con
c
. El
soporte CAM tiene dos lados. Un lado es
utilizado para sostener la cámara de video
verticalmente y el otro lado es para sostener la
cámara de video horizontalmente.
3
CONEXION DE LA ALIMENTACION
Conecte la alimentación de la cámara de video
y del TV/VCR.
4
SELECCION DEL MODO DE VIDEO
EN EL TV
Sintonice el TV en el canal o active el modo
apropiado para la reproducción de video.
Si utiliza UN VCR . . . vaya al paso
4
.
De lo contrario . . . vaya al paso
5
.
5
CONEXION DE LA SALIDA DEL VCR
A LA ENTRADA DEL TV
Refiérase al manual de instrucciones de su
VCR.
6
INICIO DE LA REPRODUCCION
Deslice la tapa (Z pg. 47) y presione PLAY.
usted podrá observar en el TV las escenas que
grabó.
7
FIN DE LA REPRODUCCION
Presione STOP, y si no va a continuar
utilizando la cámara de video, coloque el
disco de alimentación en “OFF”.
NOTA:
Para seleccionar la visualización o no de la siguiente
indicación en el TV conectado . . .
●
Fecha/hora, código de tiempo
..... Debe ser colocado en "ON" u "OFF" en el menú de
reproducción (
Z
pg. 49).
●
Indicación del modo de sonido de reproducción
..... Coloque el disco de alimentación en "REC" y
coloque "ON SCREEN" en el menú de fecha/hora
(
Z
pg. 30), en "ON" u "OFF". Luego coloque el
disco de alimentación en "PLAY".
Hacia los
conectores
AUDIO y
VIDEO IN
REPRODUCCION
Conexiones básicas (cont.)
Hacia AV OUT
Cable de AUDIO y VIDEO
(TV o VCR de ø3,5 DV)
SOPORTE DE LA
CAMARA
