38
ESPAÑOL
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Instalación/Conexión
Cuando conecte a un amplificador externo,
conecte su cable de tierra al chasis del vehículo
para evitar daños en la unidad.

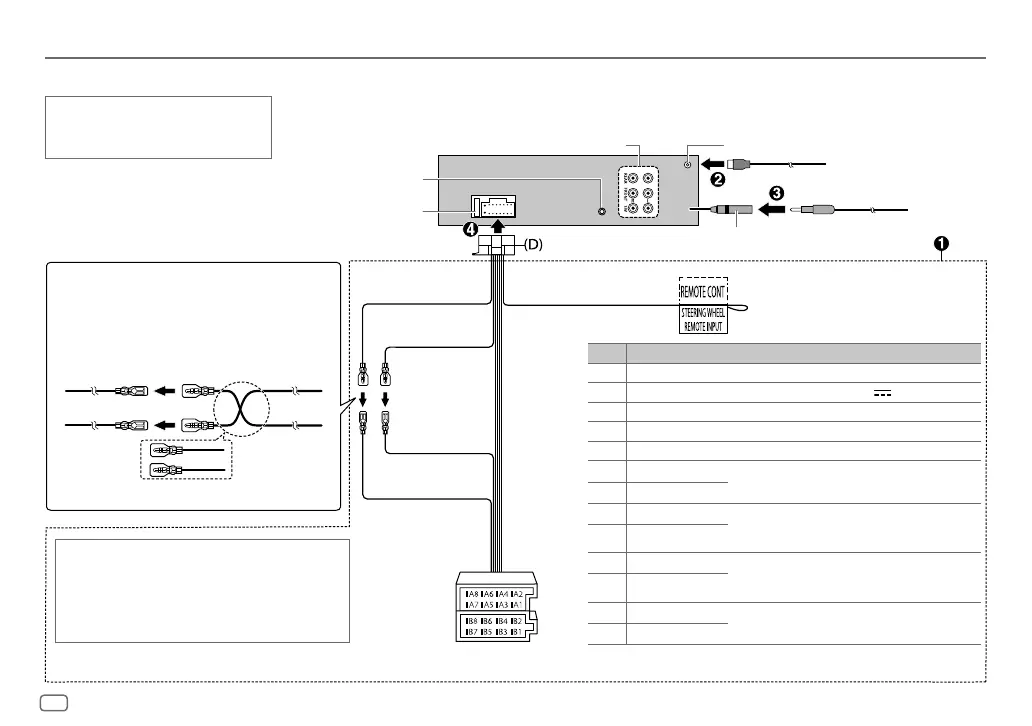

Conexión del cableado
Jack de entrada de micrófono
(Página15)
Fusible (10 A)
Terminal de la antena
Al adaptador del mando a distancia del volante de
la dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
Para crossover de 3 vías: Tweeter (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
Para crossover de 3 vías: Altavoz de rango medio
(derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
Para crossover de 3 vías: Altavoz de rango medio
(izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)*
Para crossover de 3 vías: Tweeter (izquierdo)
B8
Verde/negro
[
* También es posible conectar directamente un subwoofer sin el amplificador externo para
subwoofer. Para la configuración, consulte la página26.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la
batería (Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de audio
para automóviles.
Rojo (Cable de encendido)
Luz azul/amarilla
(Cable del mando a distancia para
la dirección)
Salida posterior/crossover de 3 vías: Salida del tweeter
Salida frontal/crossover de 3 vías: Salida de rango medio
Salida del subwoofer/crossover de 3 vías: Salida del woofer
Toma de antena DAB (conector SMB)
JS_JVC_KD_DB912BT_E_SP.indd 38JS_JVC_KD_DB912BT_E_SP.indd 38 15/10/2019 11:12:12 AM15/10/2019 11:12:12 AM

JVC KD-DB912BT Specifications

General

DIN size	1 DIN
CD player	Yes
Impedance	4 Ω
Output power	200 W
Product color	Black
Volume control	Rotary
Disc types supported	CD
Audio output channels	4.0 channels
Equalizer bands quantity	13
Maximum power per channel	50 W
Audio formats supported	AAC, SBC
Display type	LCD
USB version	2.0
Bluetooth version	4.2
USB port position	Front
Bluetooth profiles	A2DP, AVRCP
USB connector type	USB Type-A
USB ports quantity	1
Bluetooth functions	Handsfree calling
Package weight	1600 g
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	FM, LW, MW

Weight and Dimensions

Weight	1200 g
