Façade
INSTALLATION/RACCORDEMENT

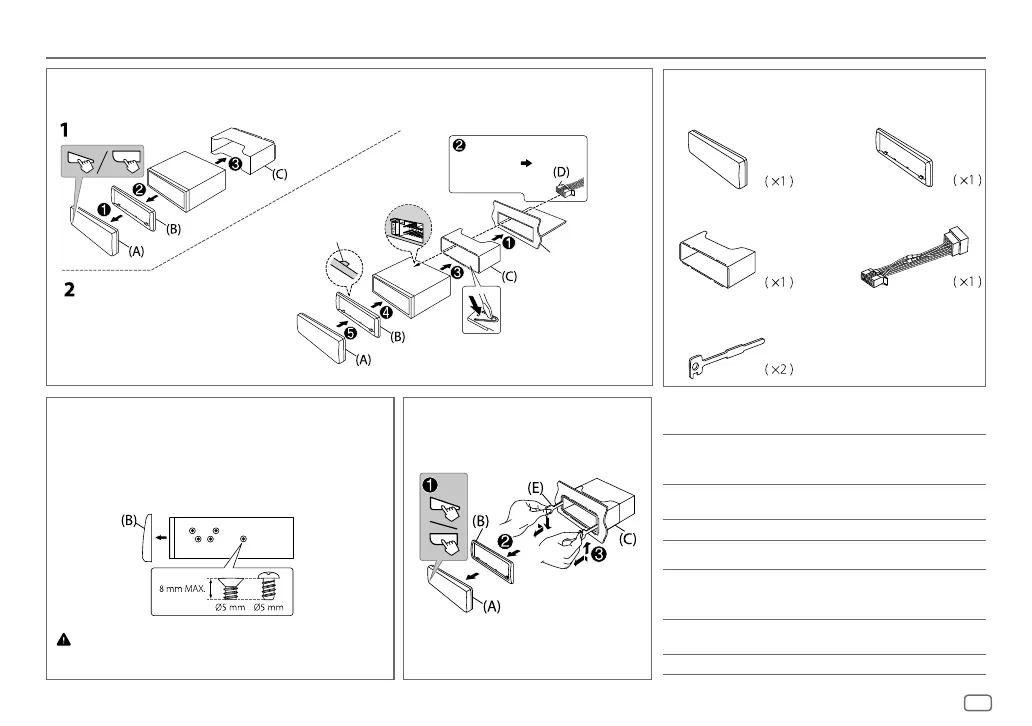

Comment retirer l’appareilLors d’une installation sans manchon de
montage
1
Retirez le manchon de montage et la plaque d’assemblage de l’appareil.
2
Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (en vente dans le
commerce).
N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager
l’appareil.
Installation de l’appareil (montage encastré)
Réalisez les connexions
nécessaires.
( 32)
Tordez les languettes appropriées pour
maintenir le manchon en place.
Crochet sur le côté supérieur
Orientez la plaque de garniture
de la façon illustrée avant la
fixation.
Tableau de bord de votre
voiture
Liste des pièces pour l’installation
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
Prises de sortie
Pour le réglage de transition 2 voies
3 paires REAR
FRONT
SW
:
Sortie arrière
:
Sortie avant
:
Sortie de caisson de grave
2 paires FRONT
REAR/SW
:
Sortie avant
:
Sortie arrière/caisson de grave
1 paire REAR/SW
:
Sortie arrière/caisson de grave
Pour le réglage de transition 3 voies
3 paires REAR
FRONT
SW
:
Sortie de l'enceinte des aigus
:
Sortie de l’enceinte des médiums
:
Sortie de l’enceinte des graves
2 paires FRONT
REAR/SW
:
Sortie de l’enceinte des médiums
:
Sortie de l’enceinte des graves
1 paire REAR/SW
:
Sortie de l’enceinte des graves
