Lors de la connexion à un amplificateur extérieur,
connectez son fil de masse au châssis de la voiture
pour éviter d’endommager l’appareil.

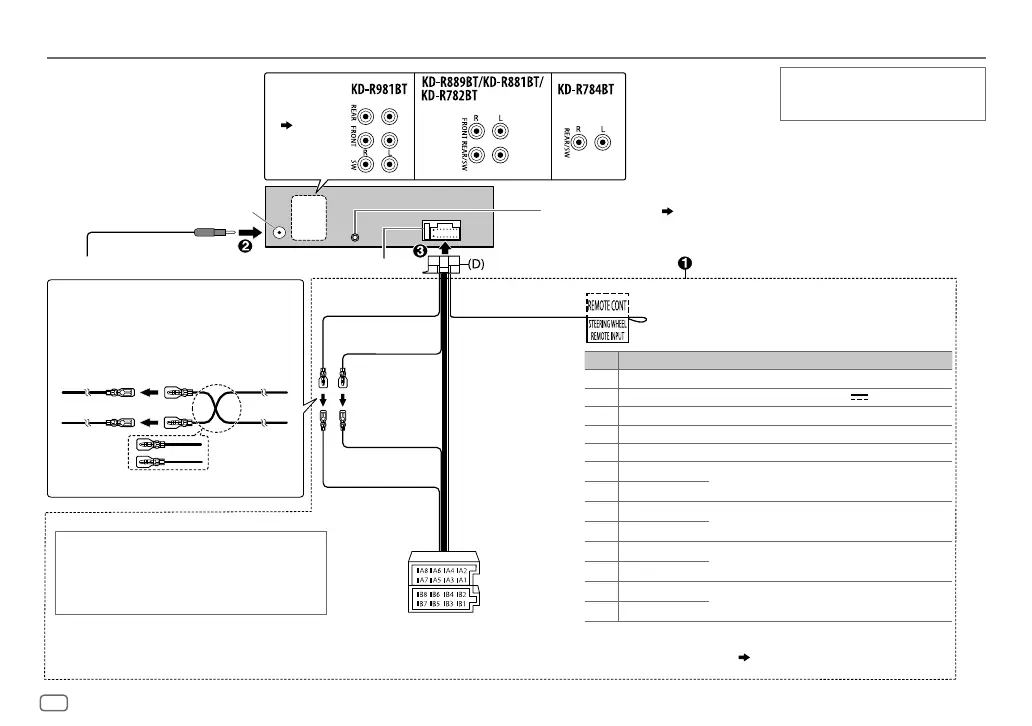

Connexions
Fusible (10 A)
Borne de l’antenne
Bleu clair/jaune
(Fil de télécommande
de volant)
À l’adaptateur de télécommande volant
Jaune (A4)
Rouge (A7)
Jaune (Câble de batterie)
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation (12V
350mA)
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
]
: Enceinte arrière (droite)
Pour la transition 3 voies: Enceinte des aigus (droite)
B2
Violet/noir
[
B3
Gris
]
: Enceinte avant (droite)
Pour la transition 3 voies: Enceinte des médiums (droite)
B4
Gris/noir
[
B5
Blanc
]
: Enceinte avant (gauche)
Pour la transition 3 voies: Enceinte des médiums (gauche)
B6
Blanc/noir
[
B7
Vert
]
: Enceinte arrière (gauche)
*
Pour la transition 3 voies: Enceinte des aigus (gauche)
B8
Vert/noir
[
Appareil
Connexion des connecteurs ISO sur
certaines voitures VW/Audi ou Opel
(Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du faisceau
de fils fourni comme montré sur l’illustration ci-dessous.
Véhicule
A7 (Rouge)
Câble d’allumage
(Rouge)
A4 (Jaune)
Câblage par défaut
Câble de
batterie (Jaune)
*
Vous pouvez aussi connecter directement un caisson de grave sans amplificateur de caisson
de grave extérieur. Pour les réglages,
21 .
Connecteurs ISO
Si votre voiture ne possède pas de prise ISO
Nous recommandons d’installer l’appareil en utilisant un harnais de
câblage en vente dans le commerce recommandé spécifiquement
pour votre voiture et, pour votre sécurité, de laisser ce travail a des
professionnels. Consultez votre revendeur autoradio.
INSTALLATION/RACCORDEMENT
Rouge (Câble d’allumage)
Prise d’entrée du microphone
( 11)
Prises de sortie
( 31)
