KD-SX991R / KD-SX911R
1-33

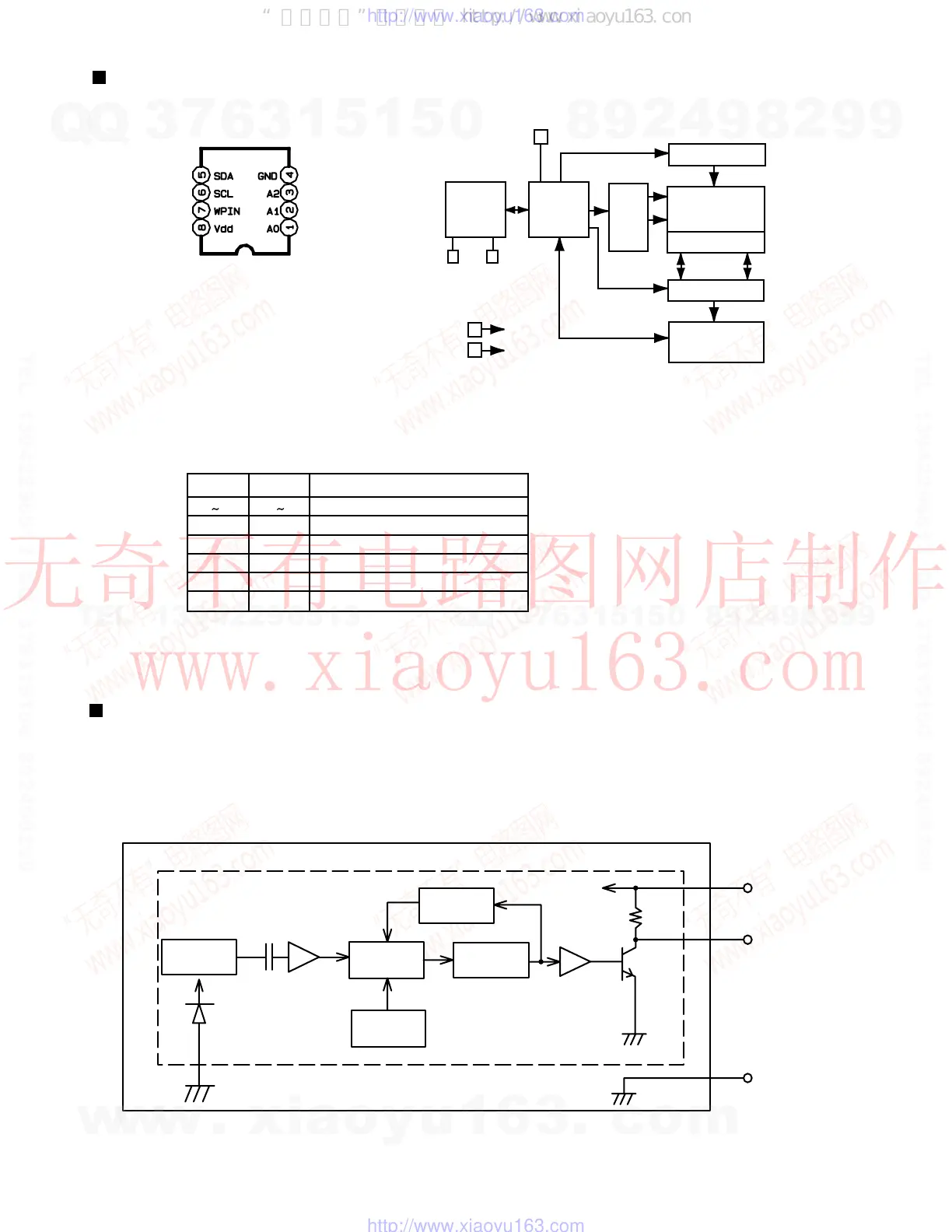

M24C16-WMN6-X(IC771):EPROM
1.Terminal layout 2.Block diagram
3.Pin function
1 3
4
5
6
7
8
Pin No.
A0 A2
GND
SDA
SCL
WPIN
Vdd
No internal connection
+2.5V to 5.5V Power supply
Write protect input
Serial clock
Serial address / data I/O
Ground
Symbol Function
I/O
CONTROL
LOGIC
MEMORY
CONTROL
LOGIC
SDA SCL
XDEC
EEPROM ARRAY
(8x 256 x8)
PAGE LATCHES
YDEC
SENSE AMP
F/W CNTROL
HV GENERATOR
WP
VCC
Vss
RPM6938-SV4(IC602) : Remote sensor
Vcc
Vcc
Comp
AGC
AMP
PD
Detector
BPF
fo
trimming
circuit
I/V
conversion
magnetic shield
Rout
GND
22k
1.Block diagram
