JVC KD-V6B User Manual

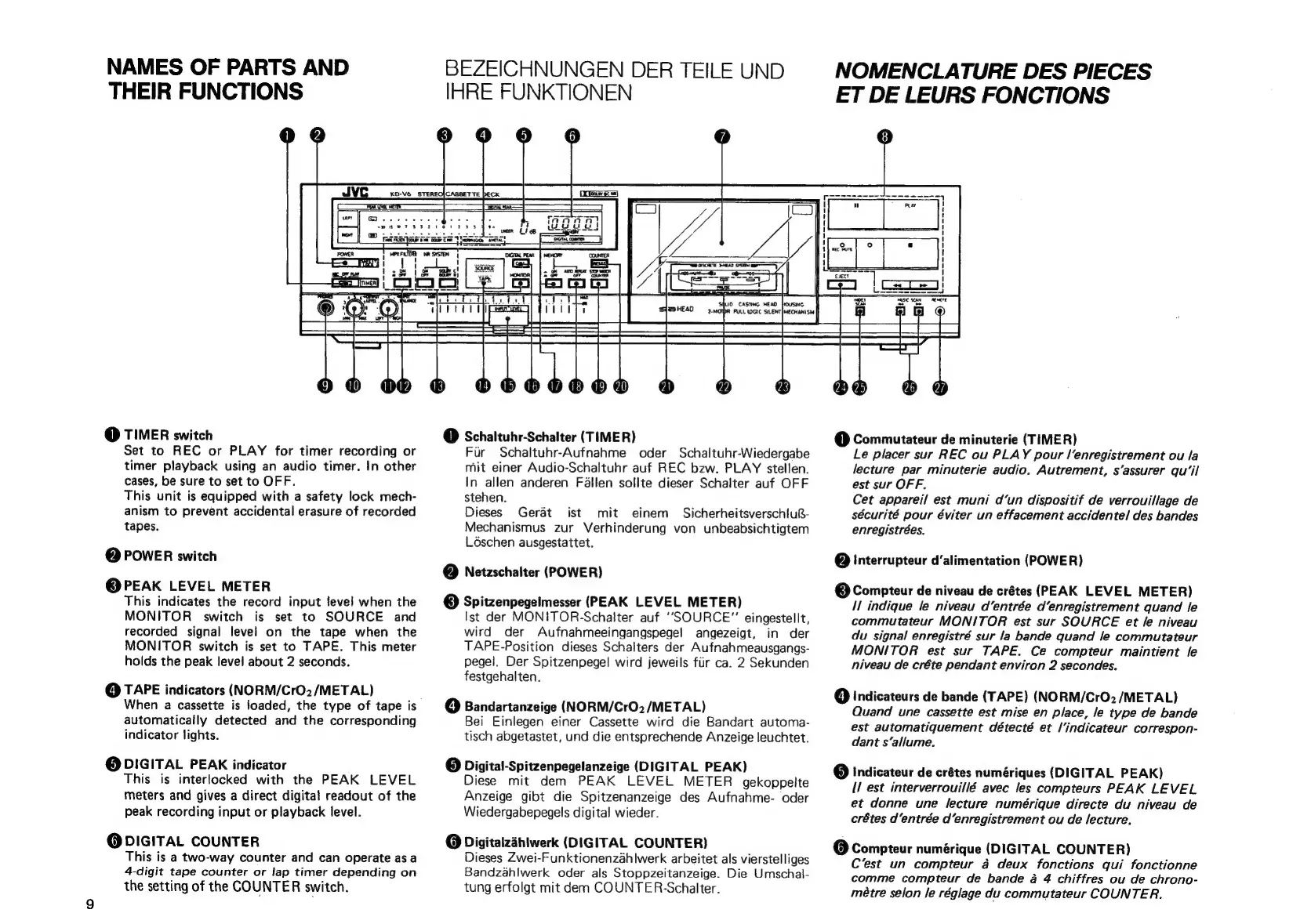

NAMES OF PARTS AND
THEIR FUNCTIONS
BEZEICHNUNGEN
DER
TEILE
UND
IHRE
FUNKTIONEN
11412 13
@ TIMER switch
Set to REC or PLAY for timer recording or
timer playback using an audio timer. In other
cases, be sure to set to OFF.
This unit is equipped with a safety lock mech-
anism to prevent accidental erasure of recorded
tapes.
@ POWER switch
@ PEAK LEVEL METER
This indicates the record input level when the
MONITOR switch is set to SOURCE and
recorded signal level on the tape when the
MONITOR switch is set to TAPE. This meter
holds the peak level about 2 seconds.
@ TAPE indicators (NORM/CrO2/METAL)
When a cassette is loaded, the type of tape is
automatically detected and the corresponding
indicator lights.
@ DIGITAL PEAK indicator
This is interlocked with the PEAK LEVEL
meters and gives a direct digital readout of the
peak recording input or playback level.
@ DIGITAL COUNTER
This is a two-way counter and can operate as a
4 digit tape counter or lap timer depending on
the setting of the COUNTER switch.
NOMENCLATURE DES PIECES
ET DE LEURS FONCTIONS
\
uo
CASTING
HEAD
y
ic
ia
FULL
LOGIC
SILENT|
MECHANISM
I
» Oo @O@® @ @ ) 22 23
@ Schaltuhr-Schalter (TIMER)
Fur Schaltuhr-Aufnahme oder Schaltuhr-Wiedergabe
mit einer Audio-Schaltuhr auf REC bzw. PLAY stellen.
In allen anderen Fallen sollte dieser Schalter auf OFF
stehen.
Dieses Geradt ist mit einem SicherheitsverschluR-
Mechanismus zur Verhinderung von unbeabsichtigtem
Ldschen ausgestattet.
@ Netzschalter (POWER)
© Spitzenpegelmesser (PEAK LEVEL METER)
Ist der MONITOR-Schalter auf ‘‘SOURCE” eingestellt,
wird der Aufnahmeeingangspegel angezeigt, in der
TAPE-Position dieses Schalters der Aufnahmeausgangs-
pegel. Der Spitzenpegel wird jeweils fiir ca. 2 Sekunden
festgehalten.
© Bandartanzeige (NORM/CrO2 /METAL)
Bei Einlegen einer Cassette wird die Bandart automa-
tisch abgetastet, und die entsprechende Anzeige leuchtet.
6 Digital-Spitzenpegelanzeige (DIGITAL PEAK)
Diese mit dem PEAK LEVEL METER gekoppelte
Anzeige gibt die Spitzenanzeige des Aufnahme- oder
Wiedergabepegels digital wieder.
@ Digitalzahiwerk (DIGITAL COUNTER}
Dieses Zwei-Funktionenzahlwerk arbeitet als vierstelliges
Bandz&ahlwerk oder als Stoppzeitanzeige. Die Umschai-
tung erfolgt mit dem COUNTER-Schalter.
S) Oo @
@ Commutateur de minuterie (TIMER)
Le placer sur REC ou PLAY pour Ienregistrement ou la
lecture par minuterie audio. Autrement, s’assurer qu’il
est sur OFF.
Cet appareil est muni d‘un dispositif de verrouillage de
sécurité pour éviter un effacement accidentel des bandes
enregistrées.
@ Interrupteur d’alimentation (POWER)
© Compteur de niveau de crétes (PEAK LEVEL METER)
Il indique fe niveau d’entrée d’enregistrement quand le
commutateur MONITOR est sur SOURCE et le niveau
du signal enregistré sur la bande quand le commutateur
MONITOR est sur TAPE. Ce compteur maintient le
niveau de créte pendant environ 2 secondes.
@ Indicateurs de bande (TAPE) (NORM/CrO2/METAL)
Quand une cassette est mise en place, le type de bande
est automatiquement détecté et I‘indicateur correspon-
dant s‘allume.
@ indicateur de crétes numériques (DIGITAL PEAK)
{/ est interverrouillé avec les compteurs PEAK LEVEL
et donne une lecture numérique directe du niveau de
crétes d’entrée d’enregistrement ou de lecture.
© Compteur numérique (DIGITAL COUNTER)
C'est un compteur a deux fonctions qui fonctionne
comme compteur de bande 4 4 chiffres ou de chrono-
métre selon le réglage du commutateur COUNTER.
