68
Installazione

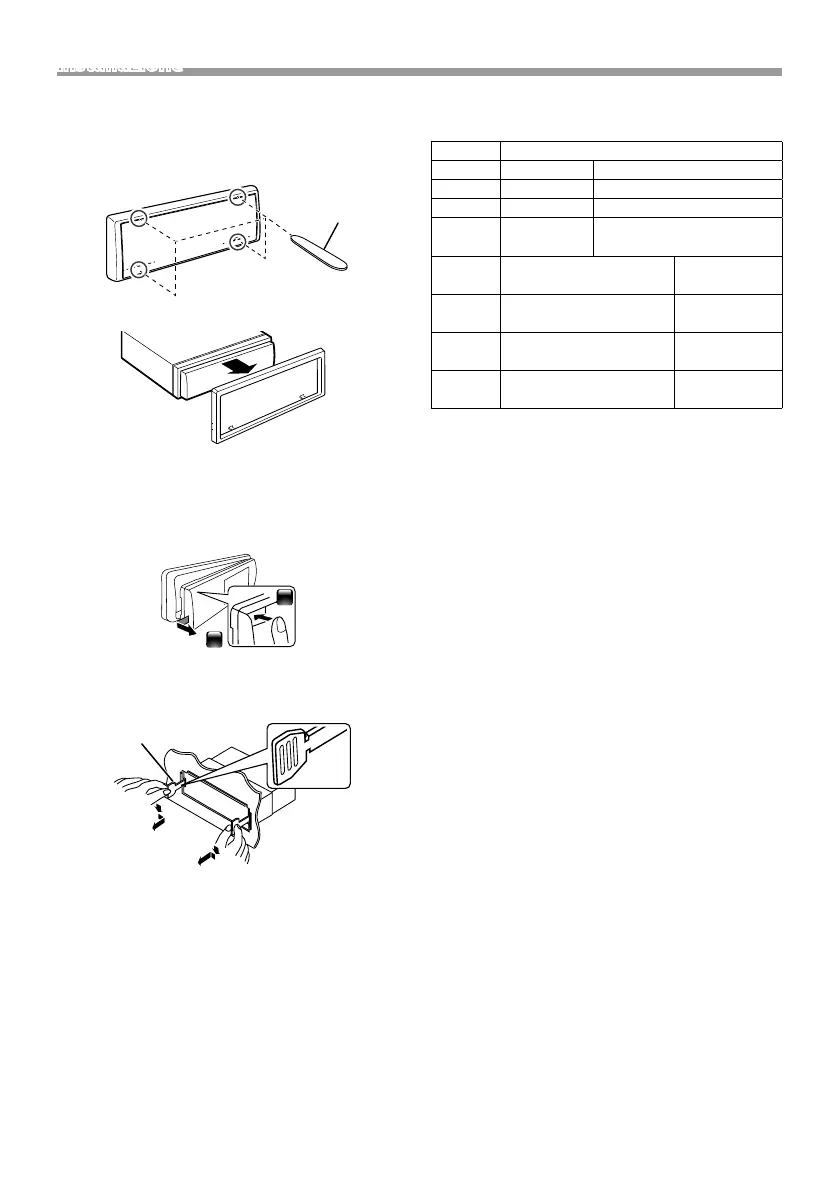

Ñ Rimozione della piastra di taglio
1) Utilizzare la chiave di estrazione (accessorio 4)
per estrarre le quattro linguette (due sulla parte
superiore, due su quella inferiore).
4
2) Tirare la piastra da taglio in avanti.
Ñ Rimozione dell’unità
1) Rimuovere la piastra di taglio facendo riferimento
alpassaggio 1 in “Rimuovere la piastra di taglio”.
2) Rimuovere il frontalino.
1
3) Inserire le due chiavi di estrazione (accessorio3) in
profondità nelle fessure su ognuno dei lati, come
mostrato in figura.
3
4) Abbassare l’attrezzo di rimozione verso il fondo e
tirare parzialmente all’esterno l’unità premendo
verso l’interno.
✎ NOTA
• Fare attenzione a non ferirsi con i dadi di blocco
sulla chiave di estrazione.
5) Estrarre completamente l'unità senza farla cadere.
Ñ Guida alle funzioni dei connettori di
cablaggio
Contatto Colori e funzioni
A-4 Giallo Batteria
A-5 Blu/Bianco
[1]
Comando alimentazione
A-7 Rosso Accensione (ACC)
A-8 Nero Collegamento a terra
(massa)
B-1/B-2 Viola (+)/Viola/Nero (–) Posteriore
destro
B-3/B-4 Grigio (+)/Grigio/Nero (–) Anteriore
destro
B-5/B-6 Bianco (+)/Bianco/Nero (–) Anteriore
sinistro
B-7/B-8 Verde (+) /
verde/nero (–) Posteriore
sinistro
• Impedenza altoparlante: 4-8 Ω
[1]
Max. 150 mA, 12 V
! ATTENZIONE
Prima di collegare i connettori ISO disponibili in
commercio all’unità, controllare quanto segue:
• Assicurarsi che l’assegnazione del pin del connettore
corrisponda all’unità JVC.
• Prestare molta attenzione al cavo di alimentazione.
• Nel caso in cui il cavo della batteria e il cavo di
accensione non corrispondano, cambiarli.
• Nel caso in cui la macchina non disponga di un cavo
di accensione, utilizzare un’interfaccia disponibile in
commercio.
B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 68 2019/04/17 8:19
